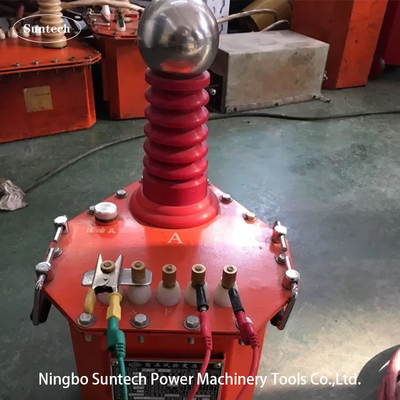

विद्युत परीक्षण के लिए 12kVA बिजली आवृत्ति प्रतिरोध वोल्टेज परीक्षण उपकरण

शक्ति आवृत्ति प्रतिरोध वोल्टेज परीक्षण उपकरण

1मुख्य विशेषताएं
उच्च वोल्टेज परीक्षण ट्रांसफार्मरों की सीक्यूएसबी श्रृंखला में छोटे आकार, हल्के वजन और मजबूत बहुमुखी प्रतिभा की विशेषताएं हैं।विभिन्न बड़े और छोटे उच्च वोल्टेज परीक्षण कक्षों (स्टेशनों) में व्यापक रूप से उपयोग किए जाने वाले उपकरणों के अलावा, वे साइट पर विभिन्न उच्च वोल्टेज विद्युत इन्सुलेशन परीक्षणों के लिए अधिक उपयुक्त हैं। परीक्षण कंसोल एक साथ एक शक्ति आवृत्ति प्रतिरोध वोल्टेज पूर्ण परीक्षण उपकरण का गठन करते हैं।

2. आवेदन का दायरा
बिजली प्रणाली संचालन उपकरण के लिए एसी प्रतिरोध वोल्टेज परीक्षण, इन्सुलेशन उपकरण के लिए इन्सुलेशन प्रदर्शन परीक्षण, और 60kV बिजली आवृत्ति प्रतिरोध वोल्टेज परीक्षण की आवश्यकताओं को पूरा करें।उपकरण का यह सेट मुख्य रूप से 10kV स्विचगियर प्रतिरोध वोल्टेज परीक्षण के लिए प्रयोग किया जाता है, डिस्चार्ज गैप डिस्चार्ज वोल्टेज, और बिजली रोधी एसी संदर्भ वोल्टेज परीक्षण और ग्रामीण वितरण नेटवर्क ट्रांसफार्मर परीक्षण, आदि

3उपयोग की शर्तें
1) ऊंचाईः ≤1000 मीटर
2) परिवेश का तापमानः -20°C+50°C
3) सापेक्ष वायु आर्द्रताः ≤ 80%, कोई संघनक नहीं
4) भूकंप प्रतिरोधः ≤8
5) ग्राउंड क्षैतिज त्वरण 3.0m/s2, ग्राउंड ऊर्ध्वाधर त्वरण 1.5m/s2
6) विद्युत आपूर्ति वोल्टेज का तरंगरूप एक वास्तविक साइन तरंग है, और तरंगरूप विरूपण दर 3% से कम है
7) एक विश्वसनीय ग्राउंडिंग बिंदु स्थापित करें, ग्राउंडिंग प्रतिरोध < 0.5Ω
8) स्थापना का स्थानः घर के अंदर और बाहर

4. तकनीकी मानकों का पालन करें
जीबी 50150-2016 विद्युत उपकरण स्थापना इंजीनियरिंग विद्युत उपकरण हस्तांतरण परीक्षण मानक
Q/CSG1205019-2018 विद्युत उपकरणों के हस्तांतरण को स्वीकार करने के नियम
उच्च वोल्टेज प्रयोगशाला के लिए विद्युत ऊर्जा सुरक्षा कार्य नियम GB 26861-2011 का भाग
डीएल 5009.3-2013 विद्युत ऊर्जा निर्माण के लिए सुरक्षा कार्य नियम भाग 3: सबस्टेशन
JB/T9641 परीक्षण ट्रांसफार्मर
GB10229 रिएक्टर
GB1094.1GB1094.5 पावर ट्रांसफार्मर
GB/T.311.1 उच्च वोल्टेज विद्युत संचरण और परिवर्तन उपकरण का पृथक्करण और समन्वय
GB/T16927.1 उच्च वोल्टेज परीक्षण प्रौद्योगिकी भाग एक सामान्य परीक्षण आवश्यकताएं
GB/T16927.2 उच्च वोल्टेज परीक्षण प्रौद्योगिकी भाग 2 माप प्रणाली
GB7328 ट्रांसफार्मर और रिएक्टरों का ध्वनि स्तर माप
GB/T509 पावर ट्रांसफार्मर परीक्षण गाइड
GB4208 कैबिनेट सुरक्षा स्तर
GB/T191 पैकेजिंग, भंडारण और परिवहन ग्राफिक मार्क
डीएल/टी 848.2 उच्च वोल्टेज परीक्षण उपकरण के लिए सामान्य तकनीकी शर्तें भाग 2: शक्ति आवृत्ति उच्च वोल्टेज परीक्षण उपकरण
GB5273 ट्रांसफार्मर, उच्च वोल्टेज विद्युत उपकरणों और बुशिंग के लिए टर्मिनल
जीबी/टी11920 बिजली संयंत्रों के विद्युत भागों के लिए केंद्रीकृत नियंत्रण उपकरणों के लिए सामान्य तकनीकी शर्तें
IEC60-1 उच्च वोल्टेज परीक्षण प्रौद्योगिकी
डीएल/टी 846.1 उच्च वोल्टेज परीक्षण उपकरण के लिए सामान्य तकनीकी आवश्यकताएँ भाग 1: उच्च वोल्टेज विभाजक माप प्रणाली

5. उपकरण के पूर्ण सेट की संरचना
1) घुमावदार एसी परीक्षण ट्रांसफार्मर CQSB ((J) -12kVA/60kV/0.2kV 1 सेट
2) 1 कंसोल (वोल्टेज नियामक सहित) TC-12kVA/0.22kV
3) सुरक्षा करंट लिमिटिंग रेजिस्टर BHR- 0.2A/0.6kΩ 1 pc

6कुल तकनीकी मापदंड
1) नाममात्र क्षमताः 12kVA;
2) कार्य शक्ति आपूर्तिः 220V;
3) कार्य आवृत्ति: 50 हर्ट्ज;
4) नामित आउटपुट वोल्टेजः 60kV (AC);
5) नामित आउटपुट करंटः 0.2A
6) इन्सुलेशन स्तरः नो लोड के तहत 10 मिनट के लिए रखो 1.1 बार नामित वोल्टेज, सभी भागों सामान्य हैं;
7) तरंगरूपः सीनस तरंग
8) तरंग रूप विकृतिः < 3%
9) चलने का समयः नामित क्षमता के तहत 5 मिनट का निरंतर कार्य;
10) तापमान वृद्धिः नामित संचालन स्थितियों में प्रत्येक घटक का तापमान वृद्धि ≤ 65K है;
11) उच्च वोल्टेज स्थिरता, छोटे यादृच्छिक उतार-चढ़ाव, ≤ 1% जब बिजली आपूर्ति वोल्टेज ± 10% बदलता है
12) परीक्षण ट्रांसफार्मर और कंसोल अलग-अलग संरचनाएं हैं
13) उपकरण सेवा जीवनः 10 वर्ष से अधिक;
