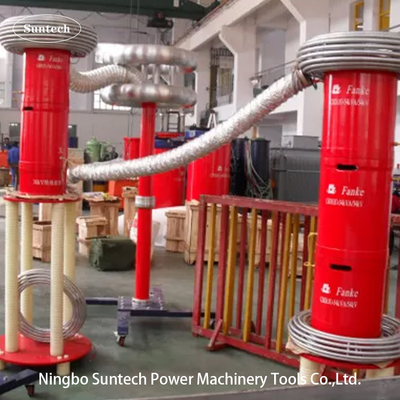

Name: 35 केवी 132 केवी एचवी केबल परीक्षण उपकरण एसी प्रतिरोध वोल्टेज परीक्षण के लिए
Brand: Ningbo Suntech Power
SKU: CHX-810KVA/54KV,135KV
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (134 reviews)

होम उत्पाद उच्च वोल्टेज केबल परीक्षण उपकरण

35 केवी 132 केवी एचवी केबल परीक्षण उपकरण एसी प्रतिरोध वोल्टेज परीक्षण के लिए

उत्पाद विवरण:

उत्पत्ति के प्लेस:	Ningbo, चीन
ब्रांड नाम:	Ningbo Suntech Power
प्रमाणन:	ISO9001
मॉडल संख्या:	CHX-810KVA/54KV,135KV

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	एक इकाई
मूल्य:	Negotiable
पैकेजिंग विवरण:	मानक लकड़ी के केस को धूमन के साथ निःशुल्क निर्यात करें
प्रसव के समय:	25 से 45 कार्यदिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	10यूनिट/2माह

संपर्क करें

विस्तृत उत्पाद विवरण

परीक्षण सिद्धांत:	परिवर्तनीय आवृत्ति प्रतिध्वनित सर्किट	प्रयोग हेतु वस्तू:	एसी वोल्टेज परीक्षण 52KV, 132KV से नीचे का सामना करें
अधिकतम क्षमता:	810KVA	अधिकतम. वोल्टेज:	54 केवी, 135 केवी
परीक्षण आवृत्ति:	30-300 हर्ट्ज	साइकिल शुल्क:	60 मिनट
परीक्षण सटीकता:	1.5% से कम नहीं	आउटपुट तरंग:	अच्छी साइन लहर
परीक्षण केबल की लंबाई:	35KV केबल के 5 किमी, 132KV वर्ग के 1 किमी	परीक्षण मानक:	आईईसी 60060-1:2010;आईईसी 62271-203:2011 जीआईएस के लिए, आईईसी 60840:2011 XLPE केबल के लिए;
हाई लाइट:	132 केवी एचवी केबल परीक्षण उपकरण , एसी प्रतिरोध एचवी केबल परीक्षण उपकरण

35KV /132KV Hv केबल परीक्षण उपकरण 30-300Hz,रेज़ोनेंट प्रतिरोध वोल्टेज परीक्षण सेट

विशेषताएं
1इस प्रतिरोध वोल्टेज उपकरण में छोटी मात्रा, हल्के वजन और पोर्टेबल परीक्षण प्रणाली है।
2बिजली की आपूर्ति 220V एकल चरण बिजली की आपूर्ति या 380V एकल बिजली की आपूर्ति को अपनाती है, जो साइट पर बिजली संग्रह के लिए सुविधाजनक है।
3. रिएक्टर में सूखी एपॉक्सी डाली जाती है, जो सुंदर और विश्वसनीय है, सभी प्रकार के केबलों के लिए उपयुक्त है।
4. निम्न हार्मोनिक पेटेंट तकनीक से लैस करें, 5% से कम अंतर्राष्ट्रीय मानक और मुख्य ट्रांसफार्मर, जनरेटर और अन्य उपकरणों को उच्च वोल्टेज हार्मोनिक क्षति से बचाएं।
5. अंतरराष्ट्रीय मानक के अनुसार पीक मूल्य की निगरानी के कार्य से लैस है, जो वास्तविक समय में उच्च वोल्टेज परीक्षण तरंग रूप की निगरानी कर सकता है।
6संचालन में आसान, बड़ी एलईडी स्क्रीन।
7. अपने स्वयं के माइक्रो प्रिंटर के साथ, किसी भी समय परीक्षण डेटा प्रिंट और सहेजें।

आवेदनः
केबल परिवर्तनीय आवृत्ति अनुनाद प्रणाली
जनरेटर आवृत्ति प्रतिरोध वोल्टेज परीक्षण उपकरण;
सबस्टेशन विद्युत उपकरण एसी प्रतिरोध वोल्टेज परीक्षण प्रणाली

I. उत्पाद का उपयोग

यह परीक्षण सेट मॉडल CHX-810KVA/54KV, 135KV 35KV और 110KV वर्ग XLPE केबल के लिए डिज़ाइन किया गया हैसाइट पर एसीचर आवृत्ति अनुनाद सर्किट प्रौद्योगिकी के साथ वोल्टेज परीक्षण का सामना करना; उच्चतम परीक्षण वोल्टेज 54KV या 135KV से अधिक नहीं है; परीक्षण आवृत्तिः 30-300Hz; कार्य चक्र 60minuts से अधिक नहीं है।यह ग्राहकों को एसी पर निवारक परीक्षण या हैंडओवर परीक्षण करने में मदद कर सकता है जो 5 किमी के भीतर एक्सएलपीई केबलों के लिए 35 केवी और 1 किमी के भीतर 132 केवी श्रेणी के केबलों के लिए वोल्टेज परीक्षण का सामना करते हैं।.

सेट का परीक्षण दायरा निम्नानुसार है:

135kV/300mm2 केबल के 5 किमी, परीक्षण क्षमता ≤0.97uF, परीक्षण आवृत्ति 30-300Hz, परीक्षण वोल्टेज 52kV, परीक्षण समय 60min.

2, 1के.एम.132kV/630mm2 केबल, परीक्षण क्षमता ≤ 0.201uF, परीक्षण आवृत्ति 30-300Hz, परीक्षण वोल्टेज 128kV, परीक्षण समय 60min।

II. सामान्य तकनीकी डेटा

नाममात्र क्षमताः 810kVA;
इनपुट पावरः तीन चरण 380V वोल्टेज, आवृत्ति 50Hz है;
नामित वोल्टेजः 54kV; 135kV;
नामित धाराः 15A; 6A;
कार्य आवृत्तिः 30-300 हर्ट्ज;
उपकरण आउटपुट तरंगरूपः साइन तरंग
तरंगरूप विकृति दरः आउटपुट वोल्टेज तरंगरूप विकृति दर ≤ 1%;
कार्य समयः नामित भार के तहत अनुमत निरंतर 60 मिनट; अधिभार 1.1 गुना 1 मिनट;
तापमान वृद्धिः तापमान वृद्धि ≤65K 60 मिनट के लिए नामित भार के तहत निरंतर संचालन के बाद;
गुणवत्ता कारकः उपकरण स्वयं Q≥30 (f=45Hz);
सुरक्षा कार्यः परीक्षण उत्पाद के लिए ओवर करंट, ओवर वोल्टेज और परीक्षण उत्पाद फ्लैशओवर सुरक्षा (विवरण के लिए चर आवृत्ति बिजली आपूर्ति अनुभाग देखें);
माप की सटीकताः प्रणाली प्रभावी मूल्य 1.5;

III. मुख्य घटक:

एस एन	घटकों का नाम	प्रकार और विनिर्देश	Qty.	प्रत्येक वजन	प्रत्येक आयाम
1	परिवर्तनीय आवृत्ति शक्ति	FKVF-30kW/380V	1 टुकड़ा	35 किलो	480480520 मिमी
2	उत्तेजना ट्रांसफार्मर	CQSB(J)-30kVA/2.5KV,5KV	1 टुकड़ा	130 किलो	550550580 मिमी
3	एचवी अनुनाद परीक्षण रिएक्टर	CHX ((kf) -81kVA/27kV/34H	10 टुकड़े	75 किलो	D480*H520 मिमी
4	क्षमता विभाजक	TRF-150kV/2000pF	1 सेट	30 किलो	D200*H1250 मिमी
5	विशेष परीक्षण सहायक उपकरण		1 सेट

IV. परीक्षण सिद्धांत:
35KV 132KV HV Cable Testing Equipment For AC Withstand Voltage Test 0

VF: चर आवृत्ति बिजली स्रोत T: उत्तेजना ट्रांसफार्मर
L: परीक्षण रिएक्टर Cx: परीक्षण उपकरण MOA1: बिजली रोधी
C1,C2: वोल्टेज डिवाइडर ((C1 उच्च वोल्टेज हाथ है,C2 कम वोल्टेज हाथ है)

VI.उपकरण

भंडारण सामान के लिए सहायक उपकरण बॉक्स
बिजली स्रोत के इनपुट केबल
बिजली स्रोत के आउटपुट केबल
उत्तेजक ट्रांसफार्मर के आउटपुट केबल
सिस्टम ग्राउंडिंग केबल
रिएक्टर के समानांतर केबल
एचवी माप केबल (वोल्टेज डिवाइडर के सिग्नल आउटपुट केबल)
एचवी आउटपुट केबल ((रिएक्टर को विभाजित करने के लिए,विभाजक को परीक्षण वस्तु के लिए)
इन्सुलेशन समर्थन आधार
135 केवी परीक्षण के लिए कोरोना रिंग
एक अंतिम परीक्षण रिपोर्ट, एक गुणवत्ता प्रमाण पत्र, एक उपयोगकर्ता मैनुअल और एक पैकिंग सूची की पेशकश की जाती है।

VII. अन्य वैकल्पिक मॉडल

1. साइट पर जीआईएस परीक्षण के लिए

मॉडल	नामित वोल्टेज	नामित आउटपुट करंट	नामित उत्पादन क्षमता	आवेदन (45 हर्ट्ज से शुरू)
CHX-135KVA/135KV	27 केवी*5	1 ए	135KVA	72.5 केवी और उससे कम जीआईएस के लिए
CHX-270KVA/135KV	27 केवी*5	1 ए	135KVA	72.5 केवी और उससे कम जीआईएस के लिए
CHX-216KVA/216KV	27 केवी*8	1 ए	216 केवीए	123 केवी और उससे कम जीआईएस के लिए
CHX-270KVA/270KV	27 केवी*10	1 ए	270 केवीए	145 केवी और उससे कम जीआईएस के लिए
CHX-275KVA/275KV	२७५ केवी	2ए	275 केवीए	170 केवी और उससे कम जीआईएस के लिए
विशेष आवश्यकता आदेश द्वारा की जा सकती है

2. 45KV XLPE केबल के ऑनसाइट परीक्षण के लिए

मॉडल	नामित वोल्टेज	नामित आउटपुट करंट	नामित उत्पादन क्षमता	अधिकतम अनुप्रयोग
CHX-108/54	54 केवी	2ए	108 केवीए	45kV केबल≤1 किमी
CHX-216/54	54 केवी	4A	216 केवीए	45kV केबल≤2 किमी
CHX-324/54	54 केवी	6A	324 केवीए	45kV केबल≤3 किमी
CHX-432/54	54 केवी	8A	432 केवीए	45kV केबल≤4 किमी
CHX-540/54	54 केवी	10A	540 केवीए	45kV केबल≤5 किमी
CHX-1080/54	54 केवी	20A	1080 केवीए	45kV केबल≤10 किमी
विशेष आवश्यकता आदेश द्वारा की जा सकती है

366 केवी XLPE केबल के लिए साइट पर परीक्षण

मॉडल	नामित वोल्टेज	नामित आउटपुट करंट	नामित उत्पादन क्षमता	अधिकतम अनुप्रयोग
CHX-160/80	80 केवी	2ए	160 केवीए	66kV केबल≤0.5 किमी
CHX-320/80	80 केवी	4A	320 केवीए	66kV केबल≤1 किमी
CHX-640/80	80 केवी	8A	640 केवीए	66kV केबल≤2 किमी
CHX-960/80	80 केवी	12A	960 केवीए	66kV केबल≤3 किमी
CHX-1280/80	80 केवी	16A	1280 केवीए	66kV केबल≤4 किमी
CHX-1600/80	80 केवी	20A	1600 केवीए	66kV केबल≤5 किमी
CHX-3200/80	80 केवी	40A	3200 केवीए	66kV केबल≤10 किमी
CHX-9600/80	80 केवी	120A	9600 केवीए	66kV केबल≤20 किमी
विशेष आवश्यकता आदेश द्वारा की जा सकती है
