Name: 10 केवी और 35 केवी केबल परीक्षण मशीन, उच्च वोल्टेज एसी परीक्षण उपकरण
Brand: Ningbo Suntech Power
SKU: CHX-405KVA/27KV,54KV
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (166 reviews)

होम उत्पाद उच्च वोल्टेज केबल परीक्षण उपकरण

10 केवी और 35 केवी केबल परीक्षण मशीन, उच्च वोल्टेज एसी परीक्षण उपकरण

उत्पाद विवरण:

उत्पत्ति के प्लेस:	Ningbo, चीन
ब्रांड नाम:	Ningbo Suntech Power
प्रमाणन:	ISO9001
मॉडल संख्या:	CHX-405KVA/27KV,54KV

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	एक इकाई
मूल्य:	Negotiable
पैकेजिंग विवरण:	मानक लकड़ी के केस को धूमन के साथ निःशुल्क निर्यात करें
प्रसव के समय:	25-30 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	10यूनिट/1माह

संपर्क करें

विस्तृत उत्पाद विवरण

परीक्षण सिद्धांत:	परिवर्तनीय आवृत्ति प्रतिध्वनित सर्किट	प्रयोग हेतु वस्तू:	AC वोल्टेज परीक्षण का सामना करें 22KV से कम, 52KV
अधिकतम क्षमता:	405 केवीए	अधिकतम. वोल्टेज:	27 केवी, 54 केवी
डिजाइन सुविधा:	पोर्टेबल प्रकार, हल्का एकल टुकड़ा वजन, ऑन-साइट स्थापना और परीक्षण के लिए विशेष	अवयव:	वी/एफ पावर स्रोत, उत्तेजना ट्रांसफार्मर, लाइटर मॉड्यूलर टेस्ट रिएक्टर, और वोल्टेज डिवाइडर
परीक्षण आवृत्ति:	30-300 हर्ट्ज	साइकिल शुल्क:	60 मिनट
परीक्षण सटीकता:	1.5% से कम नहीं	आउटपुट तरंग:	अच्छी साइन लहर
परीक्षण केबल की लंबाई:	7 किमी 10 केवी केबल, 3 किमी 35 केवी वर्ग	परीक्षण मानक:	आईईसी 60060-1:2010;आईईसी 62271-203:2011 जीआईएस के लिए, आईईसी 60840:2011 XLPE केबल के लिए;
हाई लाइट:	10 केवी केबल परीक्षण मशीन , 35 केवी केबल परीक्षण मशीन , पोर्टेबल उच्च वोल्टेज एसी प्रतिरोध परीक्षक

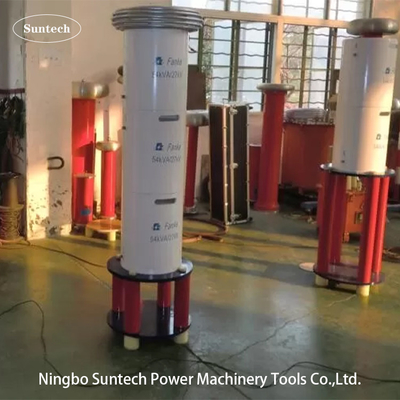

पोर्टेबल वैरिएबल फ्रीक्वेंसी रेज़ोनेंट 10KV और 35KV केबल परीक्षण के लिए वोल्टेज परीक्षण सेट का सामना करें

I. उत्पाद का उपयोग

यह परीक्षण सेट मॉडल CHX-405KVA/27KV, 54KV 10KV और 35KV वर्ग XLPE केबल के लिए डिज़ाइन किया गया हैसाइट पर एसीवैरिएबल फ्रीक्वेंसी रेज़ोनेंट सर्किट तकनीक के साथ वोल्टेज परीक्षण का सामना करें; उच्चतम परीक्षण वोल्टेज 22KV या 52KV से अधिक नहीं है; परीक्षण आवृत्तिः 30-300Hz; कार्य चक्र 60 मिनट से अधिक नहीं है।यह ग्राहकों को 3 किमी के भीतर 35 केवी और 7 किमी के भीतर 10 केवी श्रेणी के एक्सएलपीई केबलों के लिए वोल्टेज परीक्षण का सामना करने के लिए एसी पर निवारक परीक्षण या हैंडओवर परीक्षण करने में मदद कर सकता है।.

सेट का परीक्षण दायरा निम्नानुसार है:

1. 35kV/300mm2 केबल के 3 किमी, परीक्षण क्षमता ≤0.5835uF, परीक्षण आवृत्ति 30-300Hz, परीक्षण वोल्टेज 52kV, परीक्षण समय 60min.

2, 7के.एम.10kV/300mm2 केबल, परीक्षण क्षमता ≤ 2.62uF, परीक्षण आवृत्ति 30-300Hz, परीक्षण वोल्टेज 22kV, परीक्षण समय 5min।

II. सामान्य तकनीकी डेटा

नाममात्र क्षमताः 405kVA;
इनपुट पावरः तीन चरण 380V वोल्टेज, आवृत्ति 50Hz है;
नामित वोल्टेजः 27kV; 54kV;
नामित धाराः 15A; 7.5A;
कार्य आवृत्तिः 30-300 हर्ट्ज;
उपकरण आउटपुट तरंगरूपः साइन तरंग
तरंगरूप विकृति दरः आउटपुट वोल्टेज तरंगरूप विकृति दर ≤ 1%;
कार्य समयः नामित भार के तहत अनुमत निरंतर 60 मिनट; अधिभार 1.1 गुना 1 मिनट;
तापमान वृद्धिः तापमान वृद्धि ≤65K 60 मिनट के लिए नामित भार के तहत निरंतर संचालन के बाद;
गुणवत्ता कारकः उपकरण स्वयं Q≥30 (f=45Hz);
सुरक्षा कार्यः परीक्षण उत्पाद के लिए ओवर करंट, ओवर वोल्टेज और परीक्षण उत्पाद फ्लैशओवर सुरक्षा (विवरण के लिए चर आवृत्ति बिजली आपूर्ति अनुभाग देखें);
माप की सटीकताः प्रणाली प्रभावी मूल्य 1.5;

III. मुख्य घटक:

एस एन	घटकों का नाम	प्रकार और विनिर्देश	Qty.	प्रत्येक वजन	प्रत्येक आयाम
1	परिवर्तनीय आवृत्ति शक्ति	FKVF-30kW/380V	1 टुकड़ा	35 किलो	480480520 मिमी
2	उत्तेजना ट्रांसफार्मर	CQSB ((J) -25kVA/1.5KV,3KV	1 टुकड़ा	80 किलो	550550580 मिमी
3	एचवी अनुनाद परीक्षण रिएक्टर	CHX ((kf) -67.5kVA/27kV/50H	10 टुकड़े	65 किलोग्राम	D480*H520 मिमी
4	क्षमता विभाजक	TRF-60kV/3000pF	1 सेट	10 किलो	D150*H650 मिमी
5	विशेष परीक्षण सहायक उपकरण		1 सेट

IV. परीक्षण सिद्धांत:
10KV And 35KV Cable Testing Machine , High Voltage Ac Testing Equipment 0

VF: चर आवृत्ति बिजली स्रोत T: उत्तेजना ट्रांसफार्मर
L: परीक्षण रिएक्टर Cx: परीक्षण उपकरण MOA1: बिजली रोधी
C1,C2: वोल्टेज डिवाइडर ((C1 उच्च वोल्टेज हाथ है,C2 कम वोल्टेज हाथ है)

V. मुख्य माप और नियंत्रण सॉफ्टवेयर पैनल:
10KV And 35KV Cable Testing Machine , High Voltage Ac Testing Equipment 1
नोटः यह पैरामीटर सेटिंग के लिए परीक्षण शुरू करने से पहले सॉफ्टवेयर पैनल है

VI.उपकरण

भंडारण सामान के लिए सहायक उपकरण बॉक्स
बिजली स्रोत के इनपुट केबल
बिजली स्रोत के आउटपुट केबल
उत्तेजक ट्रांसफार्मर के आउटपुट केबल
सिस्टम ग्राउंडिंग केबल
रिएक्टर के समानांतर केबल
एचवी माप केबल (वोल्टेज डिवाइडर के सिग्नल आउटपुट केबल)
एचवी आउटपुट केबल ((रिएक्टर को विभाजित करने के लिए,विभाजक को परीक्षण वस्तु के लिए)
एक अंतिम परीक्षण रिपोर्ट, एक गुणवत्ता प्रमाण पत्र, एक उपयोगकर्ता मैनुअल और एक पैकिंग सूची की पेशकश की जाती है।

VII. अन्य वैकल्पिक मॉडल

1. साइट पर जीआईएस परीक्षण के लिए

मॉडल	नामित वोल्टेज	नामित आउटपुट करंट	नामित उत्पादन क्षमता	आवेदन (45 हर्ट्ज से शुरू)
CHX-135KVA/135KV	27 केवी*5	1 ए	135KVA	72.5 केवी और उससे कम जीआईएस के लिए
CHX-270KVA/135KV	27 केवी*5	1 ए	135KVA	72.5 केवी और उससे कम जीआईएस के लिए
CHX-216KVA/216KV	27 केवी*8	1 ए	216 केवीए	123 केवी और उससे कम जीआईएस के लिए
CHX-270KVA/270KV	27 केवी*10	1 ए	270 केवीए	145 केवी और उससे कम जीआईएस के लिए
CHX-275KVA/275KV	२७५ केवी	2ए	275 केवीए	170 केवी और उससे कम जीआईएस के लिए
विशेष आवश्यकता आदेश द्वारा की जा सकती है

2. 45KV XLPE केबल के ऑनसाइट परीक्षण के लिए

मॉडल	नामित वोल्टेज	नामित आउटपुट करंट	नामित उत्पादन क्षमता	अधिकतम अनुप्रयोग
CHX-108/54	54 केवी	2ए	108 केवीए	45kV केबल≤1 किमी
CHX-216/54	54 केवी	4A	216 केवीए	45kV केबल≤2 किमी
CHX-324/54	54 केवी	6A	324 केवीए	45kV केबल≤3 किमी
CHX-432/54	54 केवी	8A	432 केवीए	45kV केबल≤4 किमी
CHX-540/54	54 केवी	10A	540 केवीए	45kV केबल≤5 किमी
CHX-1080/54	54 केवी	20A	1080 केवीए	45kV केबल≤10 किमी
विशेष आवश्यकता आदेश द्वारा की जा सकती है

366 केवी XLPE केबल के लिए साइट पर परीक्षण

मॉडल	नामित वोल्टेज	नामित आउटपुट करंट	नामित उत्पादन क्षमता	अधिकतम अनुप्रयोग
CHX-160/80	80 केवी	2ए	160 केवीए	66kV केबल≤0.5 किमी
CHX-320/80	80 केवी	4A	320 केवीए	66kV केबल≤1 किमी
CHX-640/80	80 केवी	8A	640 केवीए	66kV केबल≤2 किमी
CHX-960/80	80 केवी	12A	960 केवीए	66kV केबल≤3 किमी
CHX-1280/80	80 केवी	16A	1280 केवीए	66kV केबल≤4 किमी
CHX-1600/80	80 केवी	20A	1600 केवीए	66kV केबल≤5 किमी
CHX-3200/80	80 केवी	40A	3200 केवीए	66kV केबल≤10 किमी
CHX-9600/80	80 केवी	120A	9600 केवीए	66kV केबल≤20 किमी
विशेष आवश्यकता आदेश द्वारा की जा सकती है
