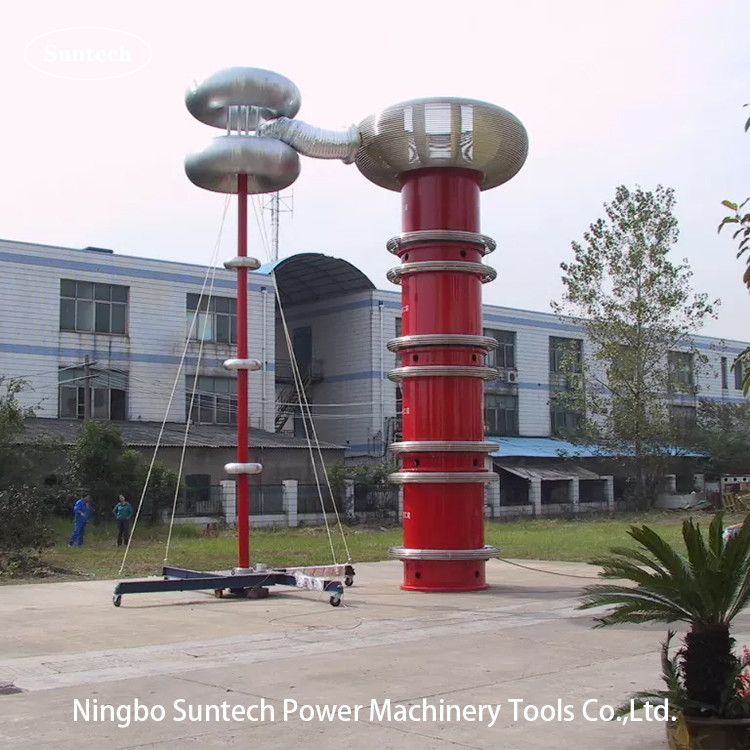

परीक्षण के दौरान उपकरण उपयोग संबंध तालिका
| उपकरण संयोजन परीक्षण वस्तु |
1500kVA/300kV/5A/200H
रिएक्टर तीन खंड |
उत्तेजना ट्रांसफार्मर आउटपुट का चयन
|
|
|
एसी 500kV और नीचे उपस्टेशन उपकरण, आदि के वोल्टेज परीक्षण का सामना, परीक्षण वोल्टेज 900kV है
|
क्षमता 0.03μF से अधिक नहीं है
|
श्रृंखला में तीन रिएक्टरों का उपयोग करें
|
35kV |
|
110kV/630mm2 केबल 2 किमी, परीक्षण वोल्टेज 128kV
|
0.376μF
|
समानांतर में तीन रिएक्टरों का प्रयोग करें
|
5kV |
|
220kV/630mm2 केबल 2 किमी, परीक्षण वोल्टेज 216kV
|
0.276μF |
समानांतर में तीन रिएक्टरों का प्रयोग करें
|
10kV |
|
110kV मुख्य ट्रांसफार्मर तटस्थ बिंदु AC के साथ संगत वोल्टेज परीक्षण का सामना, परीक्षण वोल्टेज 140kV
|
0.025μF |
रिएक्टर का उपयोग कर एकल खंड
|
5kV या 10kV |
|
220kV मुख्य ट्रांसफार्मर तटस्थ बिंदु AC के साथ संगत वोल्टेज परीक्षण का सामना, परीक्षण वोल्टेज 160kV
|
0.025μF |
रिएक्टर का उपयोग कर एकल खंड
|
5kV या 10kV |
|
110kV वोल्टेज स्तर जीआईएस के साथ संगत वोल्टेज परीक्षण का सामना, परीक्षण वोल्टेज 270kV
|
0.03μF |
रिएक्टर का उपयोग कर एकल खंड
|
10kV |
|
220kV वोल्टेज स्तर जीआईएस के साथ संगत वोल्टेज परीक्षण का सामना, परीक्षण वोल्टेज 495kV
|
0.03μF |
रिएक्टरों के दो स्ट्रिंग का उपयोग करें
|
20kV |
2उपकरण के मुख्य तकनीकी मापदंड
प्रणाली के तकनीकी संकेतक
नाममात्र कार्य इनपुट शक्तिः 380V±10% (तीन-चरण); 50Hz
परिवर्तनीय आवृत्ति बिजली आपूर्ति की नाममात्र उत्पादन शक्तिः 400kW
नामित आउटपुट क्षमताः 4500kVA
नामित आउटपुट वोल्टेजः 900kV
आउटपुट चरण संख्याः एकल चरण
आवृत्ति समायोज्य रेंजः 20 हर्ट्ज 400 हर्ट्ज, जब आवृत्ति सेट रेंज के भीतर समायोजित की जाती है, तो वोल्टेज स्थिर आउटपुट है
आउटपुट आवृत्ति संकल्पः 0.01Hz
आउटपुट आवृत्ति अस्थिरताः ≤0.05%
आउटपुट वोल्टेज तरंगरूप एक साइन तरंग हैः तरंगरूप विकृति दर ≤1.0%
चलने का समयः नामित क्षमता के तहत 60 मिनट का निरंतर संचालन
इन्सुलेशन स्तरः नामित वोल्टेज के 1.1 गुना से कम 1 मिनट के लिए वोल्टेज का सामना करें
गुणवत्ता कारक: Q>60 (f=30Hz)
चर आवृत्ति बिजली आपूर्ति क्षमताः 400kW (पुश-पुल रैखिक एम्पलीफायर)
3प्रणाली के मुख्य कार्य:
1) परिवर्तनीय आवृत्ति बिजली की आपूर्ति एक रैखिक शक्ति एम्पलीफायर सर्किट को अपनाती है जिसमें एक सही साइन वेव आउटपुट और कम वेवफॉर्म विकृति होती है
2) स्वचालित वोल्टेज स्थिरता समायोजन समारोह के साथ
3) सुरक्षित और विश्वसनीय। इस उपकरण में कई प्रकार की सुरक्षाएं एकीकृत हैं, जिनमें शामिल हैंः डिस्चार्ज ब्रेकडाउन सुरक्षा, ओवर-वोल्टेज, ओवर-करंट सेटिंग सुरक्षा, आउटपुट शॉर्ट-सर्किट सुरक्षा,बूट शून्य सुरक्षा, ब्रिज आर्म एम्पलीफायर सर्किट सुरक्षा, पावर वक्र सुरक्षा आदि। जब किसी भी प्रकार की सुरक्षा दिखाई देती है,उपकरण परीक्षण कर्मियों की सुरक्षा सुनिश्चित करने के लिए तुरंत परीक्षण वोल्टेज आउटपुट को अवरुद्ध करता है और मुख्य सर्किट बिजली की आपूर्ति को काट देता है, परीक्षण उत्पाद और परीक्षण प्रणाली
4) उच्च वोल्टेज माप संकेत उच्च वोल्टेज और निम्न वोल्टेज सर्किट को पूरी तरह से अलग करने के लिए ऑप्टिकल फाइबर द्वारा प्रेषित किया जाता है
5) दो नियंत्रण मोडः स्वचालित/मैनुअल
6) 320*240 डॉट लिक्विड क्रिस्टल डिस्प्ले और कई घुमावदार माउस एक अनुकूल मानव-मशीन इंटरफ़ेस, आसान और त्वरित संचालन और वायरिंग प्रदान करते हैं, और वास्तव में "बस इसे देखें"
7) सिंक्रोन वोल्टेज, वर्तमान और आवृत्ति प्रदर्शन
8) आउटपुट आवृत्ति 20-300 हर्ट्ज की सीमा के भीतर लगातार समायोज्य है
9) आउटपुट वोल्टेज 0~350V के दायरे के भीतर निरंतर समायोज्य है
10) अनुनाद प्रतिरोध वोल्टेज परीक्षण समारोह के साथ
11) स्वचालित अनुनाद आवृत्ति खोज समारोह के साथ, कई स्वचालित आवृत्ति स्वीपिंग आवृत्ति बैंड सेट किया जा सकता है
4,सिस्टम डिस्प्ले फ़ंक्शन:
1) एक बड़े स्क्रीन डिस्प्ले के साथ यह इंगित कर सकता हैः आउटपुट वोल्टेज, आउटपुट करंट, आवृत्ति, परिवेश का तापमान, आउटलेट हवा का तापमान, चर आवृत्ति बिजली आपूर्ति आउटपुट वोल्टेज तरंग रूप,तिथि और समय, उलटी गिनती का समय, गलती की जानकारी आदि;
2) यह परीक्षण पैरामीटर जैसे परीक्षण वोल्टेज और समय को सेट करने का कार्य करता है;
5उत्पाद की अन्य विशेषताएं:
1) उपकरण में तेल से भरा उपकरण तेल लीक नहीं करता है।
2) उपकरण में सभी धातु के खोल जंग-सबूत और विरोधी संक्षारण उपचार हैं, और कोटिंग समान और सुंदर है। मुख्य घटकों में स्टेनलेस स्टील नाम प्लेट और टर्मिनल संकेत हैं।
3) उपकरण को अंदर और बाहर रखा, इकट्ठा और अलग किया जा सकता है; सुरक्षा कार्य पूर्ण है। निर्माता गारंटी देता है कि नियंत्रण उपकरण, ट्रांसफार्मर, रिएक्टर आदिडिवाइस के 1 पर हैं.1 नामित वोल्टेज से गुणा, और यदि परीक्षण के दौरान उच्च वोल्टेज पक्षीय नमूना जमीन पर फ्लैशओवर करता है,यह व्यक्तिगत चोट का कारण नहीं होगा और परीक्षण उपकरण हानिकारक यांत्रिक और थर्मल तनाव का कारण नहीं होगाविद्युत प्रदर्शन क्षतिग्रस्त या क्षतिग्रस्त है।
4) उपकरण के प्रत्येक भाग में राष्ट्रीय मानक के अनुरूप एक नाम प्लेट है, शब्द और प्रतीक स्पष्ट और टिकाऊ हैं,और उपकरण सामान्य संचालन में है जब नाम प्लेट स्पष्ट रूप से दिखाई दे रहा है.
