132KV जीआईएस परीक्षण के लिए पोर्टेबल वैरिएबल फ्रीक्वेंसी रेज़ोनेंट प्रतिरोध वोल्टेज टेस्ट सेट
I. आवेदन
यह परीक्षण सेट मॉडल CHX-275KVA/275KV 132KV और वर्ग GIS से नीचे के लिए डिज़ाइन किया गया हैसाइट पर एसीवैरिएबल फ्रीक्वेंसी रेज़ोनेंट सर्किट तकनीक के साथ वोल्टेज परीक्षण का सामना करना; उच्चतम परीक्षण वोल्टेज 275KV से अधिक नहीं है; परीक्षण आवृत्तिः 30-300Hz; कार्य चक्र 60 मिनट से अधिक नहीं है।
मॉड्यूलर परीक्षण रिएक्टर के माध्यम से समानांतर में प्रयोग किया जाता है, परीक्षण सेट मॉडलCHX-275KVA/275KVयह भी निम्न एसी हाइपो परीक्षण किया जा सकता हैः
1मध्यम वोल्टेज XLPE केबल के लिए 55KV और 5A से अधिक नहीं, 45KV और वर्ग से नीचे के लिए।
2. Nमध्यम वोल्टेज XLPE केबल के लिए 110KV और 2A से अधिक, 66KV और वर्ग से नीचे के लिए।
3. Nमध्यम वोल्टेज जीआईएस के लिए 275 केवी और 1 ए से अधिक, 132 केवी से 170 केवी और नीचे की श्रेणी के लिए।
4. 55KV और 5A से अधिक नहीं, 45~55Hz के भीतर पावर मोटर या जनरेटर के लिए
5मध्यम वोल्टेज स्विचगियर और पावर ट्रांसफार्मर132 केवी और कक्षा के नीचे के रूप में स्कू।
अब तक, इन पोर्टेबल डिजाइन परीक्षण सेट कई बना सकते हैंअलग सीरियल मॉडलविभिन्न मध्यम वोल्टेज के अनुसार परीक्षण रिएक्टरों के माध्यम से श्रृंखला में या समानांतर कनेक्शन में परीक्षण अनुप्रयोगों का सामना करें और प्रत्येक सेट में कॉन्फ़िगरेशन की संख्या,समान मॉडल निम्नलिखित खंड में अन्य विशिष्ट मॉडल देख सकते हैं.
2मुख्य घटक:
| एस एन | घटकों का नाम | प्रकार और विनिर्देश | Qty. | प्रत्येक वजन | प्रत्येक आयाम |
| 1 | परिवर्तनीय आवृत्ति शक्ति | FKVF-20kW/380V | 1 टुकड़ा | 20 किलो | 440*360*360 मिमी |
| 2 | उत्तेजना ट्रांसफार्मर | CQSB ((J) -15kVA/15KV,3KV | 1 टुकड़ा | 50 किलो | 520*350*550 मिमी |
| 3 | एचवी अनुनाद परीक्षण रिएक्टर | CHX ((kf) -55kVA/55kV | 5 टुकड़े | 60 किलो | D480*H520 मिमी |
| 4 | क्षमता विभाजक | TRF-300kV/1000pF | 1 सेट | 35 किलो | D170*H1850 मिमी |
| 5 | विशेष परीक्षण सहायक उपकरण | 1 सेट |
नोटः1लोड कैपेसिटेंटर वैकल्पिक हो सकता है जब 45~65 हर्ट्ज के तहत पावर मोटर, जनरेटर और पावर ट्रांसफार्मर का परीक्षण किया जाता है।
2परीक्षण रिएक्टर को प्रत्येक टुकड़े के लिए 18KV,20KV,22KV,40KV,44KV,50KV,54KV,55KV के लिए विभिन्न परीक्षण वस्तु दायरे या ग्राहक की आवश्यकता के अनुसार बनाया जा सकता है।
III. परीक्षण सिद्धांत:
VF: चर आवृत्ति बिजली स्रोत T: उत्तेजना ट्रांसफार्मर
L: परीक्षण रिएक्टर Cx: परीक्षण उपकरण MOA1: बिजली रोधी
C1,C2: वोल्टेज डिवाइडर ((C1 उच्च वोल्टेज हाथ है,C2 कम वोल्टेज हाथ है)
वी.टेस्ट वायरिंग स्केमेटिक आरेख (उदाहरण के लिए):
V. सामान्य तकनीकी डेटाः
VI. मुख्य माप और नियंत्रण सॉफ्टवेयर पैनल:
नोटः यह पैरामीटर सेटिंग के लिए परीक्षण शुरू करने से पहले सॉफ्टवेयर पैनल है
VII. डिलिवरी लकड़ी के मामले पैकिंग सूची
| मामला नं. | पैक किए हुए माल का नाम | मॉडल और विनिर्देश | लकड़ी के मामले में माल की मात्रा | लकड़ी के मामले का आयाम (सेमी) | मामले का सकल भार | मामले की संख्या | टिप्पणी |
| ६-१ | वीएफ बिजली स्रोत | FKVF-20kW | 1 टुकड़ा | 55*47*60 | 45 किलो | 1 | |
| 6-2 | उत्तेजना ट्रांसफार्मर | CQSB ((J) -15kVA | 1 टुकड़ा | 67*51*87 | 110 किलो | 1 | |
| 6-3 | एचवी रिएक्टर | CHX ((kf) -55kVA/55kV | 5 टुकड़े | 141*98*82 | 619 किलो | 1 | एक मामला पैकिंग |
| सहायक उपकरण बॉक्स | परीक्षण केबल और मैनुअल सहित | 1 सेट | |||||
| ६-४ | वोल्टेज डिवाइडर | TRF-300kV-1000pF | 1 टुकड़ा | 178*57*51 | 80 किलो | 1 | |
| ६-५ | विभाजक, रिएक्टर के लिए कोरोना रिंग | 1 सेट | 90*90*94 | 56 किलोग्राम | 1 | एक मामला पैकिंग | |
| डिवाइडर के लिए समर्थन आधार | 1 टुकड़ा | ||||||
| ६-६ | रिएक्टर के लिए इन्सुलेशन समर्थन आधार | 28KV, 165KV प्रत्येक | दो टुकड़े | 63*63*123 | 52 किलो | 1 | |
| कुल | 962 किलो | 6 लकड़ी का मामला |

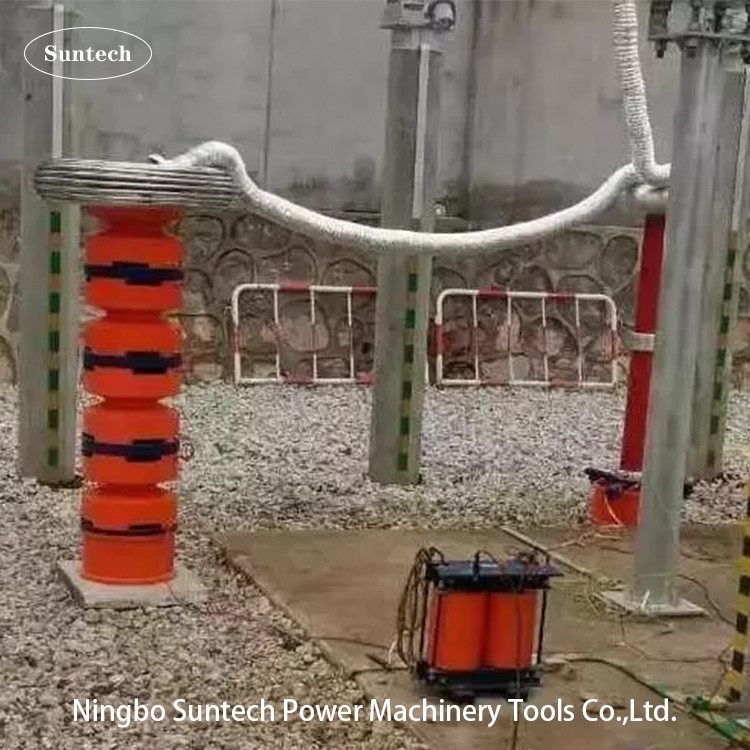

VIII.उपकरण
IX. अन्य वैकल्पिक मॉडल
1. साइट पर जीआईएस परीक्षण के लिए
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता |
आवेदन (45 हर्ट्ज से शुरू) |
| CHX-135KVA/135KV | 27 केवी*5 | 1 ए | 135KVA | 72.5 केवी और उससे कम जीआईएस के लिए |
| CHX-270KVA/135KV | 27 केवी*5 | 1 ए | 135KVA | 72.5 केवी और उससे कम जीआईएस के लिए |
| CHX-216KVA/216KV | 27 केवी*8 | 1 ए | 216 केवीए | 123 केवी और उससे कम जीआईएस के लिए |
| CHX-270KVA/270KV | 27 केवी*10 | 1 ए | 270 केवीए | 145 केवी और उससे कम जीआईएस के लिए |
| CHX-275KVA/275KV | २७५ केवी | 2ए | 275 केवीए | 170 केवी और उससे कम जीआईएस के लिए |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
2. 45KV XLPE केबल के ऑनसाइट परीक्षण के लिए
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता | अधिकतम अनुप्रयोग |
| CHX-108/54 | 54 केवी | 2ए | 108 केवीए | 45kV केबल≤1 किमी |
| CHX-216/54 | 54 केवी | 4A | 216 केवीए | 45kV केबल≤2 किमी |
| CHX-324/54 | 54 केवी | 6A | 324 केवीए | 45kV केबल≤3 किमी |
| CHX-432/54 | 54 केवी | 8A | 432 केवीए | 45kV केबल≤4 किमी |
| CHX-540/54 | 54 केवी | 10A | 540 केवीए | 45kV केबल≤5 किमी |
| CHX-1080/54 | 54 केवी | 20A | 1080 केवीए | 45kV केबल≤10 किमी |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
366 केवी XLPE केबल के लिए साइट पर परीक्षण
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता | अधिकतम अनुप्रयोग |
| CHX-160/80 | 80 केवी | 2ए | 160 केवीए | 66kV केबल≤0.5 किमी |
| CHX-320/80 | 80 केवी | 4A | 320 केवीए | 66kV केबल≤1 किमी |
| CHX-640/80 | 80 केवी | 8A | 640 केवीए | 66kV केबल≤2 किमी |
| CHX-960/80 | 80 केवी | 12A | 960 केवीए | 66kV केबल≤3 किमी |
| CHX-1280/80 | 80 केवी | 16A | 1280 केवीए | 66kV केबल≤4 किमी |
| CHX-1600/80 | 80 केवी | 20A | 1600 केवीए | 66kV केबल≤5 किमी |
| CHX-3200/80 | 80 केवी | 40A | 3200 केवीए | 66kV केबल≤10 किमी |
| CHX-9600/80 | 80 केवी | 120A | 9600 केवीए | 66kV केबल≤20 किमी |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
X. GIS के लिए IEC62271-203:2011 से साइट पर इन्सुलेशन परीक्षण मानक तालिका
XI. XLPE केबल के लिए IEC 60840:2011 से साइट पर इन्सुलेशन परीक्षण मानक तालिका
