पोर्टेबल वैरिएबल फ्रीक्वेंसी रेज़ोनेंट प्रतिरोध वोल्टेज टेस्ट सेट, 35KV केबल और 110KV पावर सबस्टेशन परीक्षण के लिए
I. उत्पाद का उपयोग
यह परीक्षण सेट मॉडल CHX-270KVA/45KV, 270KV 110KV पावर सबस्टेशन में 110KV / 35KV वर्ग के छोटे XLPE केबल,पावर ट्रांसफार्मर,सीबी,सीटी/पीटी,बसबार के लिए डिज़ाइन किया गया हैसाइट पर एसीचर आवृत्ति अनुनाद सर्किट प्रौद्योगिकी के साथ वोल्टेज परीक्षण का सामना करना; उच्चतम परीक्षण वोल्टेज 45KV,90KV,270KV से अधिक नहीं है; परीक्षण आवृत्तिः 30-300Hz; कार्य चक्र 60minuts से अधिक नहीं है.यह ग्राहकों को एसी वोल्टेज परीक्षण का सामना करने के लिए रोकथाम परीक्षण या हस्तांतरण परीक्षण करने में मदद कर सकता है
सेट का परीक्षण दायरा निम्नानुसार है:ट्रांसफार्मर
1. 35kV/300mm2 केबल के 1000 मीटर, परीक्षण आवृत्ति 30-300 हर्ट्ज, परीक्षण वोल्टेज 52kV, परीक्षण समय 5min.
2, 3000 मीटर 10kV/300mm2 केबल, परीक्षण आवृत्ति 30-300Hz, परीक्षण वोल्टेज 22kV, परीक्षण समय 5min.
3, 35kV/31500kVA मुख्य ट्रांसफार्मर, क्षमता ≤ 0.015uF, परीक्षण आवृत्ति 40-300Hz, परीक्षण वोल्टेज 68kV, परीक्षण समय 1min.
4, 110kV/50000kVA मुख्य ट्रांसफार्मर, क्षमता ≤ 0.015uF, परीक्षण आवृत्ति 40-300Hz, परीक्षण वोल्टेज 160kV, परीक्षण समय 1min.
4, CB,CT/PT, 110KV पावर सबस्टेशन में बसबार, परीक्षण आवृत्ति 40-300Hz, परीक्षण वोल्टेज 265 से अधिक नहीं, परीक्षण समय 1min.

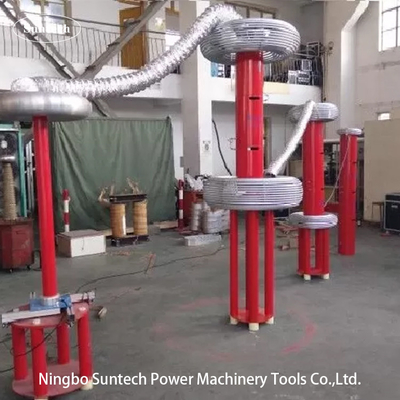

पूरे परीक्षण सेट में चर आवृत्ति बिजली स्रोत, उत्तेजना ट्रांसफार्मर, 6 reactor और उच्च वोल्टेज माप विभाजक (capacitive voltage divider) शामिल हैं।इस प्रकार का परीक्षण सेट 35KV या 110KV बिजली सबस्टेशन के लिए सबसे उपयुक्त है
II. सामान्य तकनीकी डेटा
III. मुख्य घटक:
| एस एन | घटकों का नाम | प्रकार और विनिर्देश | Qty. | प्रत्येक वजन | प्रत्येक आयाम |
| 1 | परिवर्तनीय आवृत्ति शक्ति | FKVF-20kW/380V | 1 टुकड़ा | 35 किलो | 480*480*520 मिमी |
| 2 | उत्तेजना ट्रांसफार्मर | CQSB ((J) -15kVA/2.5KV,10KV | 1 टुकड़ा | 130 किलो | 500*500*580 मिमी |
| 3 | एचवी अनुनाद परीक्षण रिएक्टर | CHX(kf) -45kVA/45kV | 6 टुकड़े | 55 किलो | D420*H480mm |
| 4 | क्षमता विभाजक | TRF-270kV/1000pF | 1 सेट | 30 किलो | D200*H2150 मिमी |
| 5 | विशेष परीक्षण सहायक उपकरण | 1 सेट |
IV. परीक्षण सिद्धांत:
VF: चर आवृत्ति बिजली स्रोत T: उत्तेजना ट्रांसफार्मर
L: परीक्षण रिएक्टर Cx: परीक्षण उपकरण MOA1: बिजली रोधी
C1,C2: वोल्टेज डिवाइडर ((C1 उच्च वोल्टेज हाथ है,C2 कम वोल्टेज हाथ है)
V. मुख्य माप और नियंत्रण सॉफ्टवेयर पैनल:
नोटः यह पैरामीटर सेटिंग के लिए परीक्षण शुरू करने से पहले सॉफ्टवेयर पैनल है
VI.उपकरण
VII. अन्य वैकल्पिक मॉडल
1. साइट पर जीआईएस परीक्षण के लिए
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता |
आवेदन (45 हर्ट्ज से शुरू) |
| CHX-135KVA/135KV | 27 केवी*5 | 1 ए | 135KVA | 72.5 केवी और उससे कम जीआईएस के लिए |
| CHX-270KVA/135KV | 27 केवी*5 | 1 ए | 135KVA | 72.5 केवी और उससे कम जीआईएस के लिए |
| CHX-216KVA/216KV | 27 केवी*8 | 1 ए | 216 केवीए | 123 केवी और उससे कम जीआईएस के लिए |
| CHX-270KVA/270KV | 27 केवी*10 | 1 ए | 270 केवीए | 145 केवी और उससे कम जीआईएस के लिए |
| CHX-275KVA/275KV | २७५ केवी | 2ए | 275 केवीए | 170 केवी और उससे कम जीआईएस के लिए |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
2. 45KV XLPE केबल के ऑनसाइट परीक्षण के लिए
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता | अधिकतम अनुप्रयोग |
| CHX-108/54 | 54 केवी | 2ए | 108 केवीए | 45kV केबल≤1 किमी |
| CHX-216/54 | 54 केवी | 4A | 216 केवीए | 45kV केबल≤2 किमी |
| CHX-324/54 | 54 केवी | 6A | 324 केवीए | 45kV केबल≤3 किमी |
| CHX-432/54 | 54 केवी | 8A | 432 केवीए | 45kV केबल≤4 किमी |
| CHX-540/54 | 54 केवी | 10A | 540 केवीए | 45kV केबल≤5 किमी |
| CHX-1080/54 | 54 केवी | 20A | 1080 केवीए | 45kV केबल≤10 किमी |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
366 केवी XLPE केबल के लिए साइट पर परीक्षण
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता | अधिकतम अनुप्रयोग |
| CHX-160/80 | 80 केवी | 2ए | 160 केवीए | 66kV केबल≤0.5 किमी |
| CHX-320/80 | 80 केवी | 4A | 320 केवीए | 66kV केबल≤1 किमी |
| CHX-640/80 | 80 केवी | 8A | 640 केवीए | 66kV केबल≤2 किमी |
| CHX-960/80 | 80 केवी | 12A | 960 केवीए | 66kV केबल≤3 किमी |
| CHX-1280/80 | 80 केवी | 16A | 1280 केवीए | 66kV केबल≤4 किमी |
| CHX-1600/80 | 80 केवी | 20A | 1600 केवीए | 66kV केबल≤5 किमी |
| CHX-3200/80 | 80 केवी | 40A | 3200 केवीए | 66kV केबल≤10 किमी |
| CHX-9600/80 | 80 केवी | 120A | 9600 केवीए | 66kV केबल≤20 किमी |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
VIII. XLPE केबल के लिए IEC 60840:2011 से साइट पर इन्सुलेशन परीक्षण मानक तालिका
