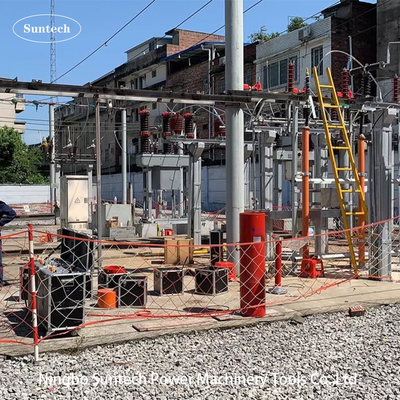

270KVA पोर्टेबल एसी रेज़ोनेंट टेस्ट सिस्टम ओवरवोल्टेज सुरक्षा

35 केवी केबल और 110 केवी पावर सबस्टेशन के लिए एसी रेज़ोनेंट टेस्ट सिस्टम

विशेषताएं:

• छोटे आकार, संचालित करने के लिए पोर्टेबल।
• वास्तविक समय में परीक्षण डेटा, स्थिति और प्रदर्शन ऑपरेशन चरण दर चरण दिखाने के लिए स्क्रीन।
• नामित भार पर कम तापमान बढ़ रहा है। सूखी प्रकार का एपॉक्सी कास्ट, उच्च यांत्रिक शक्ति और अच्छी इन्सुलेशन क्षमता।
• 220V या 380V एकल चरण बिजली स्रोत साइट पर सोर्सिंग के लिए उपयुक्त है।
• वैकल्पिक के लिए विभिन्न प्रकार के रिएक्टर बहुउद्देश्यीय होते हैं।
• ओवर करंट, ओवर वोल्टेज, आईपीएम और डिस्चार्ज सुरक्षा कार्य के साथ।
• परीक्षण परिणाम मुद्रित किए जा सकते हैं।

I. उत्पाद का उपयोग

यह परीक्षण सेट मॉडल CHX-270KVA/45KV, 270KV 110KV पावर सबस्टेशन में 110KV / 35KV वर्ग के छोटे XLPE केबल,पावर ट्रांसफार्मर,सीबी,सीटी/पीटी,बसबार के लिए डिज़ाइन किया गया हैसाइट पर एसीचर आवृत्ति अनुनाद सर्किट प्रौद्योगिकी के साथ वोल्टेज परीक्षण का सामना करना; उच्चतम परीक्षण वोल्टेज 45KV,90KV,270KV से अधिक नहीं है; परीक्षण आवृत्तिः 30-300Hz; कार्य चक्र 60minuts से अधिक नहीं है.यह ग्राहकों को एसी वोल्टेज परीक्षण का सामना करने के लिए रोकथाम परीक्षण या हस्तांतरण परीक्षण करने में मदद कर सकता है

सेट का परीक्षण दायरा निम्नानुसार है:ट्रांसफार्मर

1. 35kV/300mm2 केबल के 1000 मीटर, परीक्षण आवृत्ति 30-300 हर्ट्ज, परीक्षण वोल्टेज 52kV, परीक्षण समय 5min.

2, 3000 मीटर 10kV/300mm2 केबल, परीक्षण आवृत्ति 30-300Hz, परीक्षण वोल्टेज 22kV, परीक्षण समय 5min.

3, 35kV/31500kVA मुख्य ट्रांसफार्मर, क्षमता ≤ 0.015uF, परीक्षण आवृत्ति 40-300Hz, परीक्षण वोल्टेज 68kV, परीक्षण समय 1min.

4, 110kV/50000kVA मुख्य ट्रांसफार्मर, क्षमता ≤ 0.015uF, परीक्षण आवृत्ति 40-300Hz, परीक्षण वोल्टेज 160kV, परीक्षण समय 1min.

4, CB,CT/PT, 110KV पावर सबस्टेशन में बसबार, परीक्षण आवृत्ति 40-300Hz, परीक्षण वोल्टेज 265 से अधिक नहीं, परीक्षण समय 1min.

पूरे परीक्षण सेट में चर आवृत्ति बिजली स्रोत, उत्तेजना ट्रांसफार्मर, 6 reactor और उच्च वोल्टेज माप विभाजक (capacitive voltage divider) शामिल हैं।इस प्रकार का परीक्षण सेट 35KV या 110KV बिजली सबस्टेशन के लिए सबसे उपयुक्त है

II. सामान्य तकनीकी डेटा

1. नाममात्र क्षमताः 270kVA;
2. इनपुट पावरः तीन चरण 380V वोल्टेज, आवृत्ति 50Hz है;
3. नामित वोल्टेजः 45KV; 270kV;
4. नामित धाराः 1A; 6A;
5. कार्य आवृत्तिः 30-300 हर्ट्ज;
6. उपकरण आउटपुट तरंगरूपः साइन तरंग
7. तरंगरूप विकृति दरः आउटपुट वोल्टेज तरंगरूप विकृति दर ≤ 1%;
8. कार्य समयः नामित भार के तहत अनुमत निरंतर 60 मिनट; अधिभार 1.1 गुना 1 मिनट;
9. तापमान वृद्धिः तापमान वृद्धि ≤65K 60 मिनट के लिए नामित भार के तहत निरंतर संचालन के बाद;
10. गुणवत्ता कारकः उपकरण स्वयं Q≥30 (f=45Hz);
11. सुरक्षा कार्यः परीक्षण उत्पाद के लिए ओवर करंट, ओवर वोल्टेज और परीक्षण उत्पाद फ्लैशओवर सुरक्षा (विवरण के लिए चर आवृत्ति बिजली आपूर्ति अनुभाग देखें);
12. माप की सटीकताः प्रणाली प्रभावी मूल्य 1.5;

III. मुख्य घटक:
