35KV और 132KV केबल परीक्षण के लिए पोर्टेबल परिवर्तनीय आवृत्ति प्रतिध्वनि प्रतिरोध वोल्टेज परीक्षण सेट
I. उत्पाद का उपयोग
यह परीक्षण सेट मॉडल CHX-810KVA/54KV, 135KV 35KV और 110KV वर्ग XLPE केबल के लिए डिज़ाइन किया गया हैसाइट पर एसीचर आवृत्ति अनुनाद सर्किट प्रौद्योगिकी के साथ वोल्टेज परीक्षण का सामना करना; उच्चतम परीक्षण वोल्टेज 54KV या 135KV से अधिक नहीं है; परीक्षण आवृत्तिः 30-300Hz; कार्य चक्र 60minuts से अधिक नहीं है।यह ग्राहकों को एसी पर निवारक परीक्षण या हैंडओवर परीक्षण करने में मदद कर सकता है जो 5 किमी के भीतर एक्सएलपीई केबलों के लिए 35 केवी और 1 किमी के भीतर 132 केवी श्रेणी के केबलों के लिए वोल्टेज परीक्षण का सामना करते हैं।.
सेट का परीक्षण दायरा निम्नानुसार है:
135kV/300mm2 केबल के 5 किमी, परीक्षण क्षमता ≤0.97uF, परीक्षण आवृत्ति 30-300Hz, परीक्षण वोल्टेज 52kV, परीक्षण समय 60min.
2, 1के.एम.132kV/630mm2 केबल, परीक्षण क्षमता ≤ 0.201uF, परीक्षण आवृत्ति 30-300Hz, परीक्षण वोल्टेज 128kV, परीक्षण समय 60min।
II. सामान्य तकनीकी डेटा
III. मुख्य घटक:
| एस एन | घटकों का नाम | प्रकार और विनिर्देश | Qty. | प्रत्येक वजन | प्रत्येक आयाम |
| 1 | परिवर्तनीय आवृत्ति शक्ति | FKVF-30kW/380V | 1 टुकड़ा | 35 किलो | 480*480*520 मिमी |
| 2 | उत्तेजना ट्रांसफार्मर | CQSB(J)-30kVA/2.5KV,5KV | 1 टुकड़ा | 130 किलो | 550*550*580 मिमी |
| 3 | एचवी अनुनाद परीक्षण रिएक्टर | CHX ((kf) -81kVA/27kV/34H | 10 टुकड़े | 75 किलो | D480*H520 मिमी |
| 4 | क्षमता विभाजक | TRF-150kV/2000pF | 1 सेट | 30 किलो | D200*H1250 मिमी |
| 5 | विशेष परीक्षण सहायक उपकरण | 1 सेट |
IV. परीक्षण सिद्धांत:
VF: चर आवृत्ति बिजली स्रोत T: उत्तेजना ट्रांसफार्मर
L: परीक्षण रिएक्टर Cx: परीक्षण उपकरण MOA1: बिजली रोधी
C1,C2: वोल्टेज डिवाइडर ((C1 उच्च वोल्टेज हाथ है,C2 कम वोल्टेज हाथ है)
V. मुख्य माप और नियंत्रण सॉफ्टवेयर पैनल:
नोटः यह पैरामीटर सेटिंग के लिए परीक्षण शुरू करने से पहले सॉफ्टवेयर पैनल है

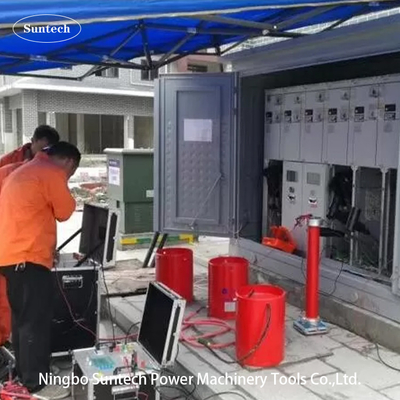

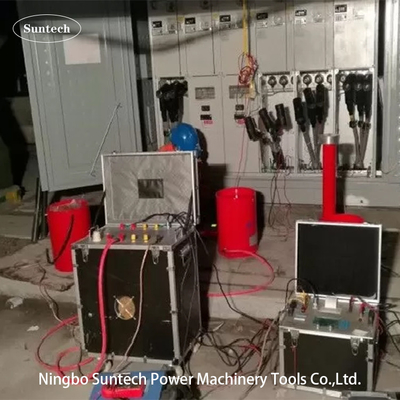

VI.उपकरण
VII. अन्य वैकल्पिक मॉडल
1. साइट पर जीआईएस परीक्षण के लिए
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता |
आवेदन (45 हर्ट्ज से शुरू) |
| CHX-135KVA/135KV | 27 केवी*5 | 1 ए | 135KVA | 72.5 केवी और उससे कम जीआईएस के लिए |
| CHX-270KVA/135KV | 27 केवी*5 | 1 ए | 135KVA | 72.5 केवी और उससे कम जीआईएस के लिए |
| CHX-216KVA/216KV | 27 केवी*8 | 1 ए | 216 केवीए | 123 केवी और उससे कम जीआईएस के लिए |
| CHX-270KVA/270KV | 27 केवी*10 | 1 ए | 270 केवीए | 145 केवी और उससे कम जीआईएस के लिए |
| CHX-275KVA/275KV | २७५ केवी | 2ए | 275 केवीए | 170 केवी और उससे कम जीआईएस के लिए |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
2. 45KV XLPE केबल के ऑनसाइट परीक्षण के लिए
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता | अधिकतम अनुप्रयोग |
| CHX-108/54 | 54 केवी | 2ए | 108 केवीए | 45kV केबल≤1 किमी |
| CHX-216/54 | 54 केवी | 4A | 216 केवीए | 45kV केबल≤2 किमी |
| CHX-324/54 | 54 केवी | 6A | 324 केवीए | 45kV केबल≤3 किमी |
| CHX-432/54 | 54 केवी | 8A | 432 केवीए | 45kV केबल≤4 किमी |
| CHX-540/54 | 54 केवी | 10A | 540 केवीए | 45kV केबल≤5 किमी |
| CHX-1080/54 | 54 केवी | 20A | 1080 केवीए | 45kV केबल≤10 किमी |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
366 केवी XLPE केबल के लिए साइट पर परीक्षण
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता | अधिकतम अनुप्रयोग |
| CHX-160/80 | 80 केवी | 2ए | 160 केवीए | 66kV केबल≤0.5 किमी |
| CHX-320/80 | 80 केवी | 4A | 320 केवीए | 66kV केबल≤1 किमी |
| CHX-640/80 | 80 केवी | 8A | 640 केवीए | 66kV केबल≤2 किमी |
| CHX-960/80 | 80 केवी | 12A | 960 केवीए | 66kV केबल≤3 किमी |
| CHX-1280/80 | 80 केवी | 16A | 1280 केवीए | 66kV केबल≤4 किमी |
| CHX-1600/80 | 80 केवी | 20A | 1600 केवीए | 66kV केबल≤5 किमी |
| CHX-3200/80 | 80 केवी | 40A | 3200 केवीए | 66kV केबल≤10 किमी |
| CHX-9600/80 | 80 केवी | 120A | 9600 केवीए | 66kV केबल≤20 किमी |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
VIII. XLPE केबल के लिए IEC 60840:2011 से साइट पर इन्सुलेशन परीक्षण मानक तालिका
