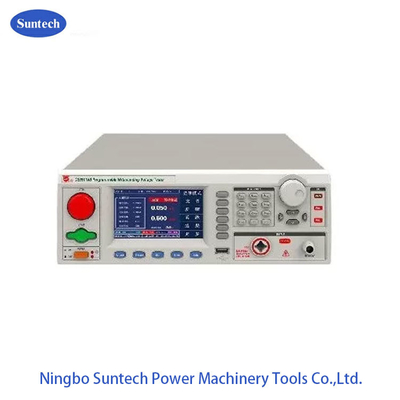

पोर्टेबल प्रकार एसी हाइपोट परीक्षक, एसी 6KV डीसी 5KV सुरक्षा परीक्षक, प्रोग्राम करने योग्य, आर्क डिटेक्शन
I. उत्पाद का वर्णन
9911/9912 हिपोट परीक्षक एक उच्च वोल्टेज और AC5kV और DC6KV के एक आउटपुट वोल्टेज के साथ प्रोग्राम करने योग्य सुरक्षा परीक्षक है। यह व्यापक रूप से घरेलू उपकरणों, ट्रांसफार्मर,विद्युत उपकरण और घटक.
II. संदर्भ मानक
III. लाभ
IV. तकनीकी डेटा और वैकल्पिक मॉडल
| मॉडल | 9911A | 9911B | 9912A | 9912B | |||||
| एसी | आउटपुट वोल्टेज | रेंज | 0०५० ००००००० किलोवोल्ट | ||||||
| सटीकता | ± 2% रीडिंग +5V | ||||||||
| संकल्प | 1V | ||||||||
| अधिकतम आउटपुट क्षमता | 75W | 100W | |||||||
| अधिकतम. नामित धारा | 15mA | 20mA | |||||||
| वर्तमान गियर | 2mA, 15mA | 2mA,20mA | |||||||
| निचली सीमा वर्तमान | (0 ¥ 15.00) एमए, 0=नीची सीमा का न्याय न करें |
(0 ¢ 20.00) mA, 0=नीची सीमा का न्याय न करें |
|||||||
| आउटपुट तरंगरूप | सीनस तरंग | ||||||||
| आउटपुट तरंगरूप विकृति | ≤ 2% (कोई भार या शुद्ध प्रतिरोध भार नहीं) | ||||||||
| क्रैस्ट कारक | 1.3 ¥1.5 | ||||||||
| आउटपुट सिग्नल प्रकार | डीडीएस+ प्रवर्धक | ||||||||
| एसी | वोल्टेज बढ़ने का समय | 0.3s ~ 999.9s 0 = वोल्टेज वृद्धि समय बंद |
|||||||
| परीक्षण का समय | 0.3s ~ 999.9s 0 = निरंतर परीक्षण |
||||||||
| वोल्टेज गिरावट का समय | 0.3s ~ 999.9s 0 = वोल्टेज गिरने का समय बंद |
||||||||
| अंतराल समय | 0.3s~999.9s 0=अंतराल का अवकाश |
||||||||
डीसी |
आउटपुट वोल्टेज |
रेंज | (0.050~6.000) केवी | (0.050~6.000) केवी | |||||
| सटीकता | ± ((२% वाचन+५ वी) | ± ((२% वाचन+५ वी) | |||||||
| संकल्प | 1V | 1V | |||||||
| अधिकतम आउटपुट क्षमता | 30W | 60W | |||||||
| अधिकतम रेटेड करंट | 5.000mA | 9.999mA | |||||||
| वर्तमान गियर | 2mA,5mA | 2mA,10mA | |||||||
| वर्तमान निचली सीमा | (0 ₹5,000) एमए, 0=नीची सीमा का न्याय न करें |
(09.999) एमए, 0=नीची सीमा का न्याय न करें |
|||||||
| रिपल गुणांक | ≤ 5%, 6kV/5mA | ≤ 5%, 6kV/10mA | |||||||
| डिस्चार्ज का समय | ≤200ms | ≤200ms | |||||||
| अधिकतम चार्जिंग करंट | 5 एमए | 9.999mA | |||||||
| वोल्टेज बढ़ने का समय | 0.3999.9s 0=वोल्टेज वृद्धि समय बंद |
0.3999.9s 0=वोल्टेज वृद्धि समय बंद |
|||||||
| परीक्षण का समय | 0.3999.9s 0=निरंतर परीक्षण |
0.3999.9s 0=निरंतर परीक्षण |
|||||||
| वोल्टेज गिरावट का समय | 0.3999.9s 0 = वोल्टेज गिरावट समय बंद | 0.3999.9s 0 = वोल्टेज गिरावट समय बंद | |||||||
| अंतराल समय | 0.3999.9s 0=अंतराल का समय |
0.3999.9s 0=अंतराल का समय |
|||||||
| वोल्टेज मीटर |
रेंज | 0.050kV ∙6.000kV | |||||||
| सटीकता | ± ((२% वाचन+५ वी) | ||||||||
| संकल्प | 1V | ||||||||
| प्रदर्शित मूल्य | आरएमएस मूल्य | ||||||||
वर्तमान मीटर |
परीक्षण सीमा | एसी | 0 ️ 20mA | ||||||
| डीसी | 0 ️ 10mA | ||||||||
| संकल्प | एसी | 2mA गियर:1uA, 20 ((15mA) mA गियर,10uA | |||||||
| डीसी | 2mA गियर:1uA, 10 ((5mA) mA गियर,10uA | ||||||||
| सटीकता | ±(2%+5शब्द) | ||||||||
| त्रुटि ऑफसेट करंट | 0 ️ 2mA | ||||||||
टाइमर |
रेंज | 0.1s ₹999.9s | |||||||
| सटीकता/रिज़ॉल्यूशन | ±1%/0.1 सेकंड | ||||||||
वी.आपूर्ति सूची
