पोर्टेबल प्रकार एसी हाइपोट परीक्षक, एसी 10 केवी सुरक्षा परीक्षक, प्रोग्राम करने योग्य
I. उत्पाद का वर्णन

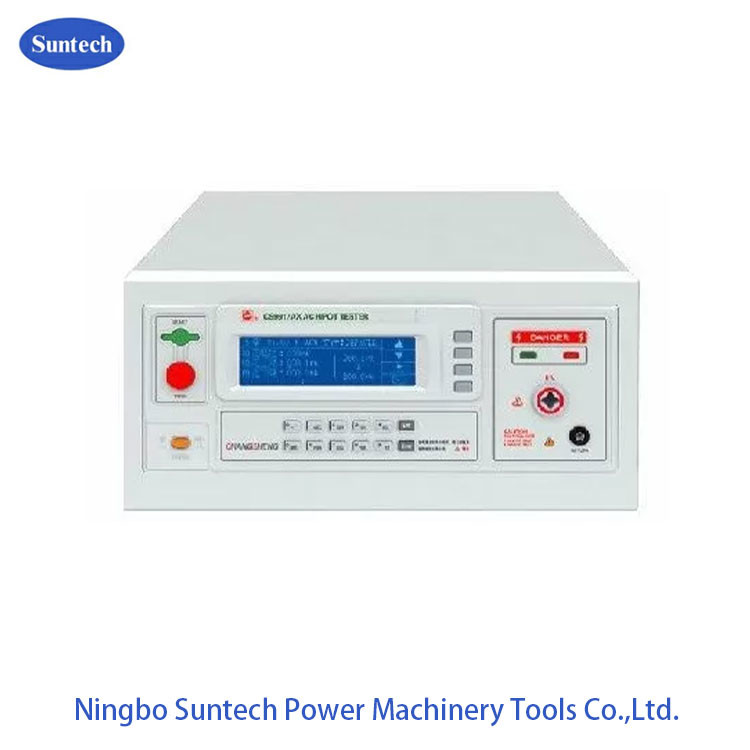

9915/9916/9917 हिपोट परीक्षक AC10kV के आउटपुट वोल्टेज के साथ एक उच्च वोल्टेज और प्रोग्राम करने योग्य सुरक्षा परीक्षक है।व्यापक रूप से घरेलू सुरक्षा परीक्षणों में इस्तेमाल किया जा सकता हैउपकरण, ट्रांसफार्मर, विद्युत उपकरण औरघटक।
II. संदर्भ मानक
III. तकनीकी डेटा और वैकल्पिक मॉडल:
| मॉडल | 9915 | 9916 | 9917 | ||||||
| एसी | आउटपुट वोल्टेज | रेंज | 0.500kV ₹9.999kV | ||||||
| सटीकता | ± ((२% वाचन+५ वी) | ||||||||
| संकल्प | 1V | ||||||||
| उत्पादन क्षमता | 100 वीए | 200 वीए | 500 वीए | ||||||
| नामित धारा | 10mA | 20mA | 50 एमए | ||||||
| निचली सीमा वर्तमान सीमा | 0°10mA | 020mA | 050mA | ||||||
| वर्तमान गियर | 200uA,2mA,10mA | 200uA,2mA,20mA | 200uA,2mA,20mA,50mA | ||||||
| आउटपुट तरंगरूप | सीनस तरंग | ||||||||
| आउटपुट तरंगरूप विकृति | ≤ 2% (कोई भार या शुद्ध प्रतिरोध भार नहीं) | ||||||||
| क्रैस्ट कारक | 1.3 ¥1.5 | ||||||||
| आउटपुट सिग्नल प्रकार | डीडीएस+ प्रवर्धक | ||||||||
| वोल्टेज बढ़ने का समय | 0.3s ~ 999.9s 0 = वोल्टेज वृद्धि समय बंद | ||||||||
| परीक्षण का समय | 0.3s ~ 999.9s 0 = निरंतर परीक्षण | ||||||||
| वोल्टेज गिरावट का समय | 0.3s ~ 999.9s 0 = वोल्टेज गिरने का समय बंद | ||||||||
| अंतराल समय | 0.0s~999.9s 0=अंतराल का समय | ||||||||
| आउटपुट वोल्टेज मोड | एन मोड, जी मोड | ||||||||
वोल्टेज मीटर | रेंज | 0.500kV ∙10.00kV | |||||||
| सटीकता | ± ((२% वाचन+५ वी) | ||||||||
| संकल्प | 2.5V | ||||||||
| प्रदर्शित मूल्य | आरएमएस मूल्य | ||||||||
| वर्तमान मीटर | रेंज | एसी | 0 ️ 10mA | 0 ️ 20mA | 0 ️ 50mA | ||||
| संकल्प | एसी | 200uA गियरः0.1uA, 2mA गियर:1uA, 10mA, 20mA गियर:10uA; 50mA गियर:10uA | |||||||
| परीक्षण की सटीकता | ≥2mA ±(2%+5 शब्द है), <2mA ±(3%+5 शब्द है) | ||||||||
| त्रुटि ऑफसेट फ़ंक्शन | परीक्षण के तारों और सामानों की धारा को घटाया जा सकता है। | ||||||||
| परीक्षण मोड | जीएनडी मोडः रिटर्न समाप्त चेसिस फ्लोट मोडः रिटर्न टर्मिनल चेसिस से जुड़ा नहीं है | ||||||||
| टाइमर | रेंज | 0999.9s | |||||||
| संकल्प | 0.1s | ||||||||
| सटीकता | ± 0.1%+50ms | ||||||||
VI.आपूर्ति सूची
