35 केवी से नीचे बिजली उपकरण परीक्षण के लिए हल्के एसी हाइपोट परीक्षण उपकरण

पोर्टेबल एसी हाइपोट टेस्ट सेट, ड्राई टाइप टेस्ट ट्रांसफार्मर सेट, बड़ी आउटपुट क्षमता

I. उत्पाद का वर्णन

CQSB-6KVA/60kV AC डायलेक्ट्रिक परीक्षण सेट, एक पोर्टेबल, माइक्रोप्रोसेसर नियंत्रित उपकरण है। ठोस परीक्षण ट्रांसफार्मर से लैस है,मुख्य शक्ति आवृत्तियों पर एसी डायलेक्ट्रिक परीक्षण के लिए उपयोग किया जाता है जबकि मोबाइल अनुप्रयोग की आवश्यकता होती हैजैसे हवाई लिफ्ट प्लेटफार्म और ट्रक।

मैनुअल प्रकार के एसी डायलेक्ट्रिक परीक्षण सेट के लिए, माइक्रोप्रोसेसर नियंत्रित सबसे बड़ी विशेषता है। शुद्ध डिजिटल नमूनाकरण सर्किट, इसकी प्रदर्शन उच्च सटीकता और संकल्प बनाते हैं; इसके अलावा,इसकी सुरक्षा माइक्रोप्रोसेसर गणना पर आधारित हैं, पारंपरिक रिले के बजाय ट्रिगर किया जाता है। इसलिए, इसकी सुरक्षा उनके कार्य के लिए कम समय लगता है।

II. कार्य

1. माइक्रोप्रोसेसर नियंत्रित
2. डिजिटल डिस्प्ले
3. उच्च सटीकता
4. उच्च संकल्प;
5. ऑटो टाइमिंग
6. पूर्ण सुरक्षा
7. अलार्म
8. ऑटो टाइमिंग

III. उत्पाद की विशेषताएं:

1. माइक्रोप्रोसेसर नियंत्रित;
2. मोबाइल शैली, एक बार में परीक्षण कोई प्रतीक्षा जबकि तैनात;

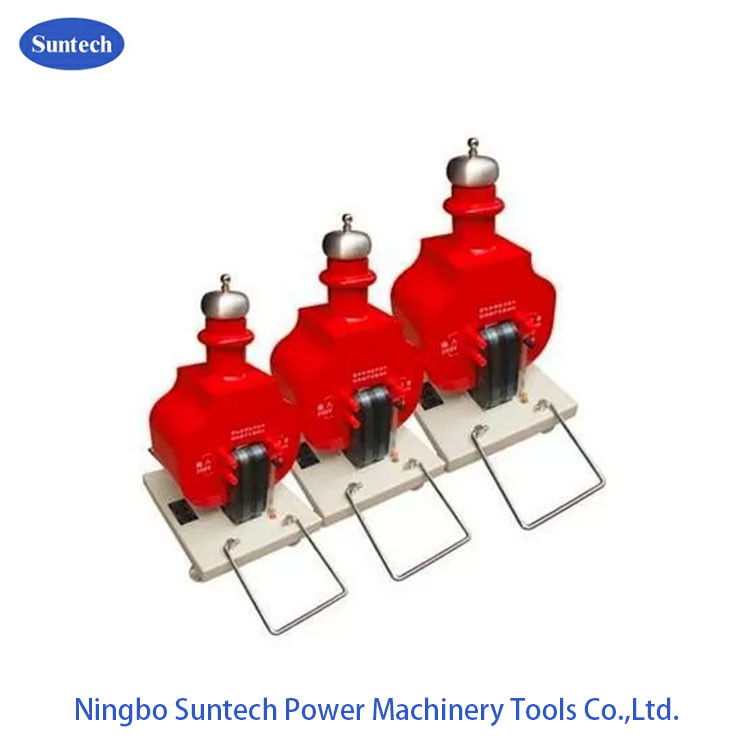

3. परीक्षण ट्रांसफार्मर दो व्यक्तियों द्वारा उठाया जा सकता है, नियंत्रण मॉड्यूल एक गाड़ी पर ले जाया जा सकता है;

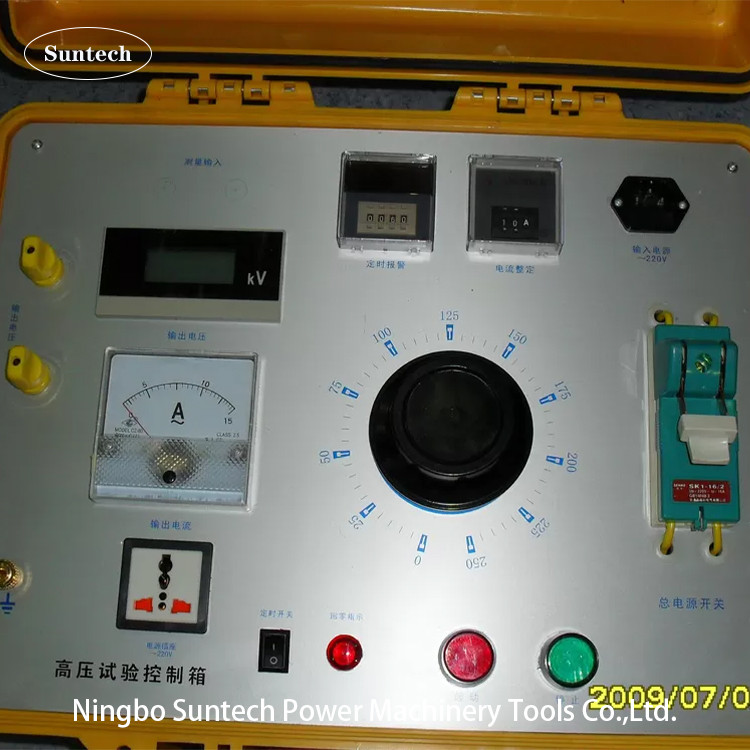

4. मैनुअल ऑपरेटिंग मोड, डिजिटल नियंत्रण और प्रदर्शन;
5. स्वचालित समय जब परीक्षण वोल्टेज अपने पूर्व निर्धारित मूल्य तक पहुँचता है;
6. सुरक्षाः ओवर करंट, ओवर वोल्टेज, शून्य स्थिति;
7. उच्च वोल्टेज (HV) और निम्न धारा का प्रत्यक्ष प्रदर्शन सामान्य रूप से, निम्न वोल्टेज (LV) और उच्च धारा को भी पैनल पर टच बटन द्वारा प्रदर्शित किया जा सकता है;
8. ध्वनि और प्रकाश अलार्म।

IV.तकनीकी स्प्रमाणन:

1. इनपुट वोल्टेजः AC220V 50/60Hz
2. आउटपुटः0-50kVac,100mA, साइन वेव, DC उच्च वोल्टेज के लिए विकल्प आउटपुटः0-70KV
3. नामित क्षमता और वोल्टेज के भीतर 10 मिनट की अवधि;
4. नाममात्र क्षमताः 5kVA
5. परीक्षण ट्रांसफार्मर की सतह का तापमान वृद्धि, 55°C से कम
6. नो लोड करंट < 4%
7. ऑपरेटिंग तापमानः -10°C-45°C
8. आरएच:85% 25°C पर, कोई ओस नहीं
9. समुद्र तल से ऊपर≤1000 मीटर
10. आकार और वजन
11. परीक्षण ट्रांसफार्मर के लिएः 300X210X530mm,28KG
12. नियंत्रण मॉड्यूल के लिएः 400X300X200 मिमी, 18 किलो
