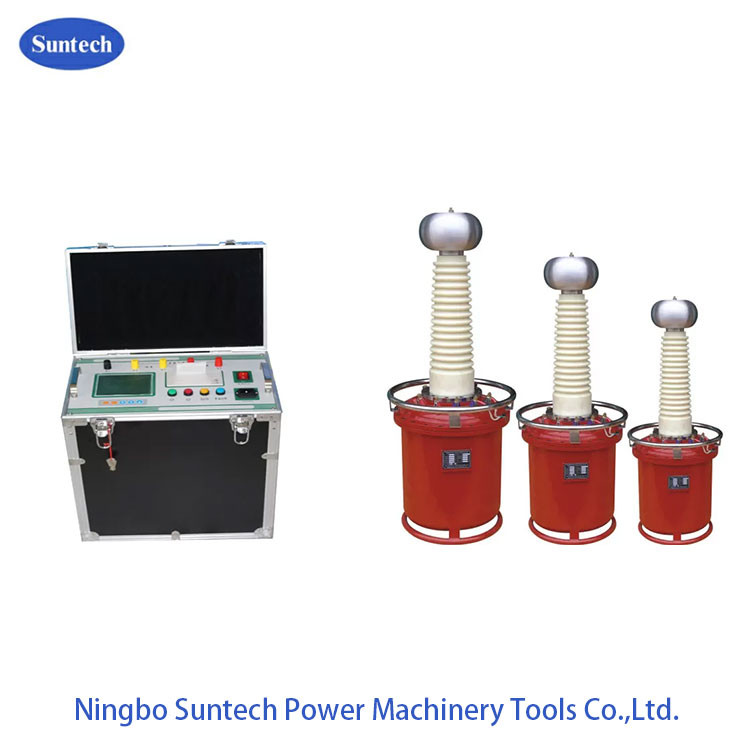

SF6 गैस इन्सुलेशन एसी हाइपोट परीक्षण उपकरण एसी हाइपोट विश्लेषक 80KV 100mA

गैस इन्सुलेशनएसी हाइपोट विश्लेषक, एसी प्रतिरोध वोल्टेज परीक्षण सेट, SF6 गैस इन्सुलेशन

I. उत्पाद का वर्णन

मॉडल CQSB-8KVA/80KV, एसी डायलेक्ट्रिक परीक्षण के लिए डिज़ाइन किया गया है। एसी परीक्षण के लिए, यह शक्ति आवृत्ति50/60Hz पर काम करता है।एचवी बूस्टर तेल विसर्जित इन्सुलेशन या ई की तुलना में वजन को कम करने के लिए SF6 इन्सुलेशन को अपनाता हैपॉक्सी राल इन्सुलेशन।

स्वचालित बूस्टिंग, स्वचालित टाइमिंग, स्वचालित कदम नीचे, और प्रदर्शित करता है पास या विफल; यदि परीक्षण विफल रहता है, तो टूटना / एआरसी वोल्टेज,विश्लेषण के लिए ओवर करंट रिकॉर्ड किया जा सकता है;इसे कंप्यूटर द्वारा भी नियंत्रित किया जा सकता हैउपभोक्ता के लिए उपयोग करने के लिए सुविधाजनक।

II. आवेदन:

स्विचगियर, ट्रांसफार्मर, मोटर्स आदि के लिए एसी परीक्षण; परीक्षण सेट अधिक बुद्धिमान उपकरण है, जिसका व्यापक रूप से विभिन्न कारखानों और संस्थानों में विद्युत परीक्षण के लिए उपयोग किया जाता है।

III. कार्य

1. एचवी बूस्टर पर एसएफ 6 गैस इन्सुलेशन
2. माइक्रोप्रोसेसर नियंत्रित
3. डिजिटल डिस्प्ले
4. उच्च सटीकता
5. उच्च संकल्प;
6. ऑटो टाइमिंग
7. पूर्ण सुरक्षा
8. अलार्म
9. ऑटो टाइमिंग

IV. उत्पाद की विशेषताएं:

1. ऑटो ऑपरेशन मोड;
2. गाइडेड मेन्यू, आसानी से उन लोगों के लिए भी संचालित किया जाता है जो पहले उपयोगकर्ता मैनुअल नहीं पढ़ते हैं
3. ऑटो मोड पर गति बढ़ाने नियंत्रित. जब परीक्षण वोल्टेज लक्ष्य 80% तक, इसकी गति बढ़ाने धीरे धीरे स्वचालित रूप से कम हो जाएगा;
4. बूस्ट प्रक्रिया के दौरान कुछ चरण स्थापित किए जा सकते हैं। बूस्ट प्रक्रिया के दौरान उपकरण को किसी भी समय निलंबित किया जा सकता है। यह सुविधा ऑपरेटर के लिए अवलोकन या निदान के लिए उपयोगी है;
5. जबकि परीक्षण समाप्त हो गया है, विभिन्न अलार्म ध्वनि पास या विफल परीक्षण परिणाम इंगित करते हैं। इस बीच, पास या विफल भी स्क्रीन पर प्रदर्शित;
6. यदि परीक्षण विफल रहता है, तो विश्लेषण के लिए ब्रेकडाउन/एआरसी वोल्टेज, ओवर करंट रिकॉर्ड किया जा सकता है।
7. एसी उच्च धारा को सीधे रोगोवस्की संचालित कॉइल द्वारा मापा जाता है;
8. अनधिकृत संचालन को रोकने के लिए पासवर्ड डिजाइन;
9. अंतर्निहित सूक्ष्म प्रिंटर;
10. हस्तक्षेप विरोधी क्षमता
11. कंप्यूटर के साथ RS232 इंटरफेस संचार,कंप्यूटर के लिए परीक्षण और सहेजें रिपोर्ट;
12. ओवर करंट, ओवर वोल्टेज, फ्लैश-ओवर के खिलाफ पूर्ण सुरक्षा;

वी.तकनीकी स्प्रमाणन:

1. आउटपुटः 0-80KVac, 100mA,सिनस वेव,
2. क्षमता:8KVA
3. समय सीमाः 0-999S
4. वोल्टेज माप की सटीकता: ≤1.5% (F.S) + 3 बिट्स
5. मुद्रा माप की सटीकता: ≤1.5% (F.S) + 3 बिट्स
6. अवधिः नामित क्षमता पर 5 मिनट
7. इनपुट वोल्टेजःAC220V±10% 50/60Hz±1
8. परिवेश का तापमान:-8°C-50°C
9. आरएच:85%, कोई ओस नहीं
10. समुद्र तल से ऊपरः 1000 मीटर या उससे कम
11. आकार और वजन
12. परीक्षण ट्रांसफार्मर के लिएः 300X210X530mm,28KG
13. नियंत्रण कक्ष के लिएः 540X430X380mm,22Kg
