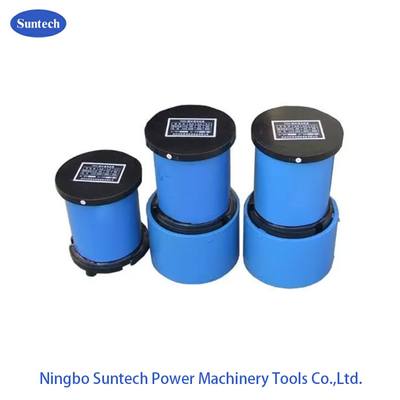

छोटे आकार के एसी हाइपोट परीक्षण उपकरण बिजली आवृत्ति परीक्षण क्षतिपूर्ति रिएक्टर

अल्ट्रा लाइट पावर फ्रीक्वेंसी परीक्षण प्रतिपूर्ति रिएक्टर, एसी प्रतिरोध वोल्टेज परीक्षण सेट, पोर्टेबल प्रकार

I. उत्पाद का वर्णन

एफकेडीके श्रृंखला अल्ट्रा लाइट पावर फ्रीक्वेंसी टेस्टिंग कॉम्पेंसेटिंग रिएक्टर एक पोर्टेबल कॉम्पेंसेशन हाई वोल्टेज करंट यूनिट है जो ड्राई-टाइप डिजाइन के साथ है।यह आमतौर पर परीक्षण सेट के प्रत्येक टुकड़ा वजन को कम करने के लिए पोर्टेबल शक्ति आवृत्ति एसी hypot परीक्षण सेट के साथ संयुक्त उपयोग हैविशेष रूप से छोटे और मध्यम शक्ति वाले विद्युत उपकरणों के क्षेत्र हस्तांतरण, ओवरहाल और निवारक क्षेत्र परीक्षण के लिए। यह शक्ति आवृत्ति50/60 हर्ट्ज पर काम करता है।

यह छोटे आकार, हल्के वजन और पोर्टेबल डिजाइन के साथ है,और AC hypot परीक्षण के मिलान वोल्टेज नियामक के नियंत्रण इनपुट क्षमता सेट कर देता है के माध्यम से प्रतिपूर्ति परीक्षण करंट के तहत नहीं अधिक से अधिक लक्ष्य टेट वोल्टेज के लिए सेट करने के लिए।.

यह आम तौर पर अधिक टुकड़े संयोजन का उपयोग करके समानांतर सर्किट में परीक्षण वस्तु के साथ जुड़ा होता है ताकि बड़े परीक्षण वर्तमान आउटपुट प्राप्त किया जा सके।

II. आवेदन:

• बिजली की आवृत्ति AC या DC वोल्टेज विभिन्न प्रकार के HV विद्युत उपकरणों, घटकों, इन्सुलेशन सामग्री के लिए फैक्ट्री परीक्षण का सामना करते हैं
• मध्यम और छोटे विद्युत बिजली उपकरणों के लिए क्षेत्र हस्तांतरण, ओवरहाल और निवारक क्षेत्र परीक्षण।
• छोटी केबल के लिए एसी वोल्टेज प्रतिरोध परीक्षण
• बिजली आवृत्ति वोल्टेज इन्सुलेट उपकरण और इन्सुलेट बूट ((हथौड़ों) का स्रोत का सामना
• स्विचगियर, ट्रांसफार्मर, मोटर्स आदि के लिए एसी परीक्षण; विभिन्न कारखानों और संस्थानों में विद्युत परीक्षण के लिए व्यापक रूप से उपयोग किया जाता है।

प्रत्येक टुकड़े का तकनीकी सूचकांक:

1. नामित वोल्टेज और वर्तमान

• तीन आउटपुट टर्मिनलः A1X A2X A3X
• नामित वोल्टेज (kV): 30 25 20
• नामित धारा (mA): 150 250 300

2. नामित आवृत्ति: 50 हर्ट्ज

3काम करने का तरीका: 300 एमए पर, 10 मिनट तक निरंतर काम करना;

250 एमए पर, 30 मिनट तक लगातार काम करना;

150 एमए पर, 120 मिनट तक निरंतर काम करना;

4सेवा की स्थितिः टीः-20°C 45°C एचः ≤ 85%

5आयाम: φ220×270

6वजनः 17 किलोग्राम
