पीडी फ्री एसी ट्रांसफार्मर टेस्ट सिस्टम, पीडी फ्री एचवी टाइप टेस्ट ट्रांसफार्मर वोल्टेज झेलने वाला सिस्टम
I. उत्पाद विवरण और अनुप्रयोग:
सीक्यूएसबी सीरीज पीडी फ्री पावर फ्रीक्वेंसी टेस्ट ट्रांसफार्मर सिस्टम का उपयोग मुख्य रूप से इलेक्ट्रीशियन उत्पादों और इन्सुलेशन सामग्री या इन्सुलेशन संरचना के लिए पावर फ्रीक्वेंसी वोल्टेज का सामना करने के लिए किया जाता है।इसका उपयोग ट्रांसफॉर्मर, म्यूचुअल इंडक्शन, अरेस्टर आदि जैसी परीक्षण वस्तुओं की पीडी फ्री पावर फ्रीक्वेंसी टेस्ट पावर सप्लाई के लिए भी किया जाता है।इसका उपयोग इलेक्ट्रीशियन विनिर्माण विभाग, बिजली संचालन विभाग, अनुसंधान एवं विकास संस्थान और उच्च शिक्षा संस्थान में व्यापक रूप से किया जाता है।सिस्टम के वोल्टेज डिवाइडर में पीडी सिग्नल का युग्मन टर्मिनल होता है, 2 या 4 चैनल पीडी विश्लेषक (वैकल्पिक) से सुसज्जित, परीक्षण वस्तु के लिए पीडी का पता लगाने का एहसास किया जा सकता है।

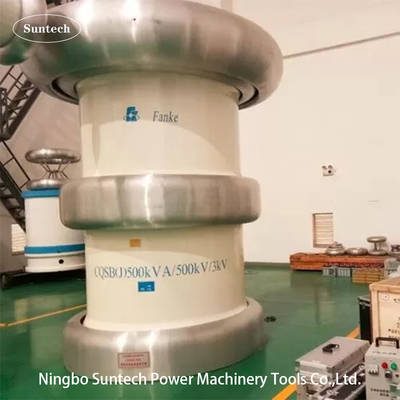

मॉडल CQSB-500KVA/500KV में आउटपुट 500KV टेस्ट वोल्टेज और 1A टेस्ट करंट के श्रृंखला कनेक्शन में दो स्टैकेबल सिलेंडर प्रकार के टेस्ट ट्रांसफार्मर हैं।कर्तव्य चक्र 60 मिनट चालू, 60 मिनट की छूट है,
अब तक, इस परीक्षण सेट ने अलग-अलग वोट झेलने वाले परीक्षण अनुप्रयोगों के अनुसार कई अलग-अलग क्रमबद्ध मॉडल बनाए हैं। समान मॉडल निम्नलिखित खंड में अन्य विशिष्ट मॉडल देख सकते हैं।
द्वितीय.प्रमुख तत्व:
उदाहरण के लिए मॉडल CQSB-500KVA/500KV
| एस.एन. | घटकों का नाम | प्रकार और विशिष्टता | मात्रा. | प्रत्येक वजन | प्रत्येक आयाम |
| 1 | नियंत्रण कंसोल | FKGB-500KVA | 1 टुकड़ा | 180 किग्रा | 1200*420*820मिमी |
| 2 | विद्युत वोल्टेज नियामक कैबिनेट | डीटी-500KVA | 1 टुकड़ा | 2500 किग्रा | 1100*1050*1250मिमी |
| 3.1 | पहलास्टैकेबल सिलेंडर प्रकार परीक्षण ट्रांसफार्मर | सीक्यूएसबी-500केवीए/250केवी | 1 टुकड़ा | 3000 किग्रा | D1200*H2800mm |
| 3.2 | दूसरास्टैकेबल सिलेंडर प्रकार परीक्षण ट्रांसफार्मर | सीक्यूएसबी-250केवीए/250केवी | 1 टुकड़ा | 2400 किग्रा | D1200*H2500mm |

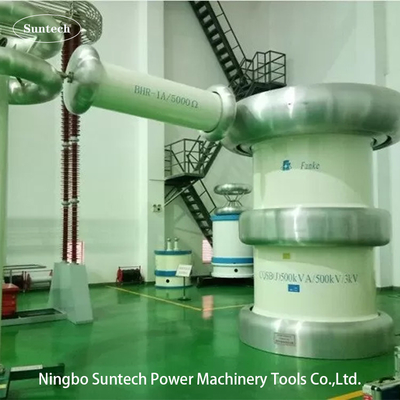

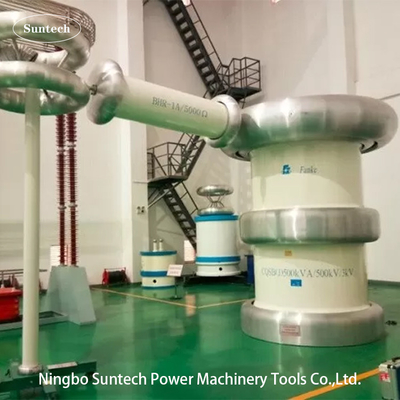

| 4 | सुरक्षा प्रतिरोध | बीएचआर-1ए/500केवी | 1 टुकड़े | 120 किग्रा | डी380*एल850मिमी |
| 5 | युग्मन धारिता के साथ वोल्टेज विभक्त | टीजेएफ-500केवी/500पीएफ | 1 सेट | 200 किग्रा | D320*H6000mm |
| 6 | विशेष परीक्षण सहायक उपकरण | ||||
| नोट: विशेष आवश्यकता ऑर्डर द्वारा बनाई जा सकती है। | |||||
तृतीय.लागू वस्तुएं
चतुर्थ.तकनीकी सुविधाओं
V. परीक्षण कनेक्शन चित्र (उदाहरण के लिए: मॉडल CQSB-500KVA/500KV):
VI.लाभ
सातवीं.सामान्य तकनीकी डेटा:
आठवीं.अन्य वैकल्पिक घटक
नौवीं.अन्य विशिष्ट मॉडल
1. एकल ट्रांसफार्मर प्रकार:
| नमूना |
निर्धारित क्षमता (केवीए) |
एलवी इनपुट आपूर्ति (केवी) | रेटेड आउटपुट वोल्टेज (केवी) |
सिलेंडर ट्रांसफार्मर आयाम डी× एच(मिमी) |
वजन (किग्रा) |
| सीक्यूएसबी-1.5केवीए/50केवी | 1.5 | 0.22 | 50 | φ430*580 | 65 |
| सीक्यूएसबी-2.5केवीए/50केवी | 2.5 | 0.22 | 50 | φ280*500 | 70 |
| सीक्यूएसबी-3केवीए/50केवी | 3 | 0.22 | 50 | φ300*510 | 72 |
| सीक्यूएसबी-5केवीए/50केवी | 5 | 0.22 | 50 | φ460*580 | 110 |
| सीक्यूएसबी-5केवीए/100केवी | 5 | 0.22 | 100 | φ640*820 | 130 |
| सीक्यूएसबी-10केवीए/100केवी | 10 | 0.22 | 100 | φ620*850 | 160 |
| सीक्यूएसबी-50केवीए/100केवी | 50 | 0.4 | 100 | φ725*1100 | 500 |
| सीक्यूएसबी-12केवीए/120केवी | 12 | 0.38 | 120 | φ750*1230 | 380 |
| सीक्यूएसबी-15केवीए/150केवी | 15 | 0.38 | 150 | φ820*1220 | 500 |
| सीक्यूएसबी-20केवीए/200केवी | 20 | 0.38 | 200 | φ1080*1700 | 900 |
| सीक्यूएसबी-50केवीए/250केवी | 50 | 0.38 | 250 | φ1460*1520 | 1250 |
| सीक्यूएसबी-75केवीए/250केवी | 75 | 0.38 | 250 | φ1460*1780 | 1450 |
| सीक्यूएसबी-75केवीए/500केवी | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
| सीक्यूएसबी-100केवीए/100केवी | 100 | 0.38 | 100 | φ1000*1250 | 800 |
| सीक्यूएसबी-100केवीए/150केवी | 100 | 0.38 | 150 | φ1410*1620 | 1700 |
| सीक्यूएसबी-100केवीए/250केवी | 100 | 0.6 | 250 | φ1100*1450 | 1550 |
| सीक्यूएसबी-125केवीए/250केवी | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
| सीक्यूएसबी-150केवीए/150केवी | 150 | 0.6 | 150 | φ1420*1620 | 2200 |
| सीक्यूएसबी-2000केवीए/500केवी | 2000 | 3 | 500 | φ3000*4800 | 50000 |
2.स्टैकेबल सिलेंडर ट्रांसफार्मर प्रकार:
| नमूना |
निर्धारित क्षमता (केवीए) |
एलवी इनपुट आपूर्ति (केवी) | रेटेड आउटपुट वोल्टेज (केवी) |
सिलेंडर ट्रांसफार्मर आयाम डी× एच(मिमी) |
वजन (किग्रा) |
| सीक्यूएसबी-10केवीए/2*50केवी | 10 | 0.2 | 100 | φ410*980 | 200 |
| सीक्यूएसबी-25केवीए/2*125केवी | 25 | 0.38 | 250 | φ1250*2200 | 890 |
| सीक्यूएसबी-100केवीए/2*200केवी | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
| सीक्यूएसबी-150केवीए/2*150केवी | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
| सीक्यूएसबी-300केवीए/2*150केवी | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
| सीक्यूएसबी-250केवीए/2*250केवी | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
| सीक्यूएसबी-500केवीए/2*250केवी | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
| सीक्यूएसबी-600केवीए/2*300केवी | 600 | 3 | 600 | φ3200*8000 | 19000 |
| सीक्यूएसबी-1200केवीए/2*300केवी | 1200 | 0.6 | 600 | φ3000*6200 | 28900 |
| सीक्यूएसबी-1250केवीए/2*125केवी | 1250 | 3 | 250 | φ4500*3200 | 14500 |
| सीक्यूएसबी-300केवीए/2*300केवी | 300 | 3 | 600 | φ2610*5600 | 10000 |
