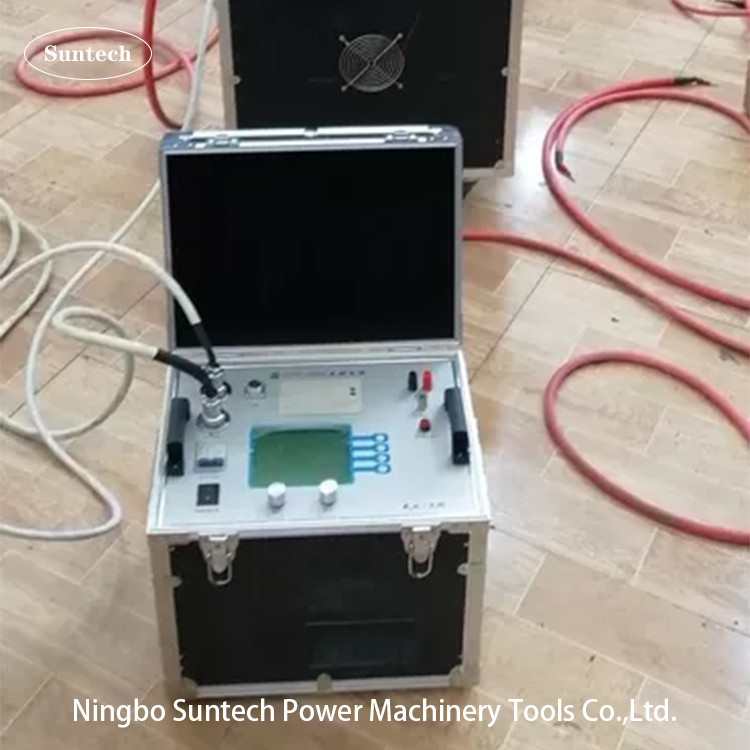

380V 400kVA सीरीज रेज़ोनेंट टेस्ट सिस्टम ओवर करंट प्रोटेक्शन

श्रृंखला अनुनाद परीक्षण यंत्र

1विषय
1. 10kV/300mm2 केबल 3km AC वोल्टेज परीक्षण का सामना करते हैं, क्षमता ≤1.1265uF, परीक्षण आवृत्ति 30-300Hz, परीक्षण वोल्टेज 22kV, परीक्षण समय 15 मिनट।
2. एसी 10kV/2500kVA मुख्य ट्रांसफार्मर के वोल्टेज परीक्षण का सामना करते हैं, क्षमता ≤0.01uF, परीक्षण आवृत्ति 45-65Hz, परीक्षण वोल्टेज 28kV से अधिक नहीं, परीक्षण समय 1min।
3. एसी 10kV स्विच, बसबार और अन्य सबस्टेशन उपकरणों के वोल्टेज परीक्षण का सामना करते हैं, परीक्षण आवृत्ति 30-300 हर्ट्ज है, परीक्षण वोल्टेज 42kV से अधिक नहीं है, और परीक्षण समय 1 मिनट है।
4. 35kV/300mm2 केबल 2 किमी AC वोल्टेज परीक्षण का सामना, क्षमता ≤0.361uF, परीक्षण आवृत्ति 30-300Hz, परीक्षण वोल्टेज 52kV, परीक्षण समय 60min.
5. AC 35kV/6300kVA मुख्य ट्रांसफार्मर के वोल्टेज परीक्षण का सामना, क्षमता ≤0.01uF, परीक्षण आवृत्ति 45-65Hz, परीक्षण वोल्टेज 68kV, परीक्षण समय 1min.
6. AC 35kV स्विचगियर, सर्किट ब्रेकर और अन्य सबस्टेशन उपकरण के वोल्टेज परीक्षण का सामना करते हैं, परीक्षण आवृत्ति 30-300 हर्ट्ज है, परीक्षण वोल्टेज 95kV से अधिक नहीं है, और परीक्षण समय 1 मिनट है।

7.220kV सर्किट ब्रेकर AC वोल्टेज परीक्षण का सामना, परीक्षण आवृत्ति 30-300Hz, परीक्षण वोल्टेज 368kV, परीक्षण समय 1min.

2. प्रणाली के मुख्य तकनीकी मापदंड और कार्य
1. नाममात्र क्षमताः 400kVA;
2. नामित वोल्टेजः 27kV; 50kV; 400kV;
3. नामित करंटः 2A;
4. निरंतर कार्य समय की अनुमति देंः 60 मिनट नामित धारा के तहत;
5. उपकरण का गुणनखंड: Q≥30 (जब f=45Hz);
6प्रणाली माप सटीकताः प्रभावी मूल्य 1.0;
7इनपुट पावर: 50 हर्ट्ज; तीन चरण 380 वी
8. चर आवृत्ति बिजली की आपूर्ति की कार्य आवृत्तिः 40-300 हर्ट्ज;
9आवृत्ति संकल्पः 0.1Hz;
10आवृत्ति अस्थिरताः ≤0.1%;
11. यह परीक्षण उत्पाद के लिए ओवर करंट, ओवर वोल्टेज और फ्लैशओवर सुरक्षा है;
12परिवेश का तापमान: -150°C से -40°C, सापेक्ष आर्द्रताः ≤90% आरएच, ऊंचाई ≤2000 मीटर।

3. प्रणाली मापदंडों का चयन और निर्धारण
एकल खंड रिएक्टर 54kVA/27kV/2A/50H है, कुल चार खंड सत्यापनः
1) 10kV/300mm2/3km केबल के लिए, क्षमता 1.1265μF है, परीक्षण वोल्टेज 22KV है, और चार रिएक्टर समानांतर में उपयोग किए जाते हैं। इस समय रिएक्टर का प्रेरण 12.5H है, तोः
परीक्षण आवृत्ति: f=1/2π√LC=42.41Hz
परीक्षण करंटः I=ωCXU test=2πfCXU test=2×3.14×42.41×1.1265×22×10-3=6.6A
2) 10kV/2500kVA मुख्य ट्रांसफार्मर AC वोल्टेज परीक्षण का सामना करते हैं, क्षमता 0.01μF से अधिक नहीं है, परीक्षण वोल्टेज 28kV है, रिएक्टर दो वर्गों के साथ श्रृंखला में जुड़ा हुआ है,आवेग 113H है, तो:
परीक्षण आवृत्ति: f=1/2π√LC=149.72Hz
परीक्षण करंटः I=ωCXU test=2πfCXU test=2×3.14×149.72×0.01×28×10-3=0.26A

3) AC 10kV स्विच, बसबार और अन्य सबस्टेशन उपकरण के वोल्टेज परीक्षण का सामना करते हैं, परीक्षण आवृत्ति 30-300Hz है, क्षमता 0.015μF से अधिक नहीं है, परीक्षण वोल्टेज 42kV से अधिक नहीं है,रिएक्टर दो श्रृंखला कनेक्शन को अपनाता है, प्रेरण क्षमता 113H है, तोः
परीक्षण आवृत्ति: f=1/2π√LC=122.25Hz
परीक्षण करंटः I=ωCXU test=2πfCXU test=2×3.14×122.25×0.015×42×10-3=0.48A
4) 35kV/300mm2/2km केबल के लिए, क्षमता 0.361μF है, परीक्षण वोल्टेज 52KV है, और दो रिएक्टर श्रृंखला में और दो समानांतर में उपयोग किए जाते हैं। इस समय रिएक्टर का प्रेरण 56.5H है,तब:
परीक्षण आवृत्ति: f=1/2π√LC=35.24Hz
परीक्षण करंटः I=ωCXU test=2πfCXU test=2×3.14×35.24×0.361×52×10-3=4.16A
5) 35kV/6300kVA मुख्य ट्रांसफार्मर AC वोल्टेज परीक्षण का सामना करते हैं, क्षमता 0.01μF से अधिक नहीं है, परीक्षण वोल्टेज 68kV है,रिएक्टर चार खंडों के साथ श्रृंखला में जुड़ा हुआ है और प्रेरण 240H है, तो:
परीक्षण आवृत्ति: f=1/2π√LC=83.88Hz
परीक्षण करंटः I=ωCXU test=2πfCXU test=2×3.14×83.88×0.01×68×10-3=0.54A
6) 35kV स्विच, सर्किट ब्रेकर आदि। AC वोल्टेज परीक्षण का सामना करते हैं, परीक्षण वोल्टेज 95kV है, रिएक्टर चार वर्गों के साथ श्रृंखला में जुड़ा हुआ है और प्रेरण शक्ति 240H है, तोः
परीक्षण आवृत्ति: f=1/2π√LC=83.88Hz
परीक्षण करंटः I=ωCXU test=2πfCXU test=2×3.14×83.88×0.015×95×10-3=0.75A
7) एसी 220kV स्विच, सर्किट ब्रेकर आदि के वोल्टेज परीक्षण का सामना करते हैं, क्षमता 5000pF से अधिक नहीं है, परीक्षण वोल्टेज 368kV है, रिएक्टर 50kVA / 50kV / 100H आठ श्रृंखलाओं में श्रृंखला है,प्रेरण 960H है, तो:
परीक्षण आवृत्ति: f=1/2π√LC=72.64Hz
परीक्षण करंटः I=ωCXU test=2πfCXU test=2×3.14×72.64×0.005×368×10-3=0.84A
