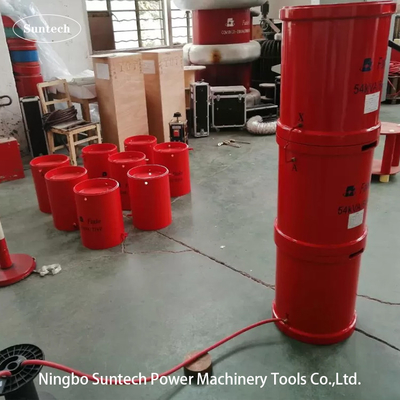

आवृत्ति मॉड्यूलेशन प्रकार अनुनाद परीक्षण प्रणाली 280kVA श्रृंखला

आवृत्ति मॉड्यूलेशन प्रकार सीरीज अनुनाद परीक्षण उपकरण

1उपकरण का लागू दायरा
1. 10kV/300mm2 केबल के AC प्रतिरोध वोल्टेज परीक्षण को पूरा करें, प्रति इकाई लंबाई क्षमता 0.3755μF/km है, केबल की लंबाई 2000m है, परीक्षण केबल की क्षमता 0.75μF है,परीक्षण वोल्ट 22kV है, और परीक्षण का समय 5 मिनट है;
2. 35kV/240mm2 केबल एसी प्रतिरोध वोल्टेज परीक्षण को पूरा करें, प्रति इकाई लंबाई क्षमता 0.175μF / किमी है, केबल की लंबाई 1000 मीटर है, परीक्षण केबल की क्षमता 0.175μF है,परीक्षण वोल्टेज 52kV है, और परीक्षण का समय 180 मिनट है;
3. 110kV/630mm2 केबल के AC प्रतिरोध वोल्टेज परीक्षण को पूरा करें, प्रति इकाई लंबाई क्षमता 0.1880μF/km है, केबल की लंबाई 100m है, परीक्षण केबल की क्षमता 0.188μF है,परीक्षण वोल्टेज 128kV है, और परीक्षण समय 60 मिनट है;

2. उपकरण मानक का पालन करता है
GB10229-88 "रिएक्टर"
GB50150-2016 "पावर उपकरण हस्तांतरण परीक्षण नियम"
डीएल/टी 596-1996 "इलेक्ट्रिक उपकरण के लिए निवारक परीक्षण नियम"
GB1094.1-GB1094.6-96 "अंतर्गत सुरक्षा ग्रेड"
GB2900 "इलेक्ट्रिकल शब्दावली"
GB/T16927.1~2-1997 "उच्च वोल्टेज परीक्षण प्रौद्योगिकी"
GB 191-2000 "पैकेजिंग, भंडारण और परिवहन के लिए ग्राफिक संकेत"
JB/T 9641-1999 "परीक्षण ट्रांसफार्मर"
IEC358 ((1990) "कपलिंग कैपेसिटर और कैपेसिटेंस वोल्टेज डिवाइडर"
Q/WFK005-2005 "परीक्षण ट्रांसफार्मर" Fanke कंपनी उद्यम मानक
Q/WFK008-2004 "परीक्षण रिएक्टर" फैंके कंपनी उद्यम मानक

3उपकरण की पर्यावरणीय स्थितियां
1परिवेश का तापमानः -5°C-+45°C;
2सापेक्ष आर्द्रताः ≤ 90%, कोई संघनक नहीं;
3ऊंचाईः ≤1000 मीटर

4चौथा, उपकरण की मुख्य तकनीकी प्रदर्शन आवश्यकताएं
1. नाममात्र क्षमताः 280kVA;
2. नाममात्र वोल्टेजः 35kV; 140kV;
3. नामित करंटः 2A;
4बिजली की आपूर्तिः 380V±10%;
5. परिवर्तनीय आवृत्ति बिजली आपूर्ति की नाममात्र क्षमताः 20kW;
6कार्य आवृत्तिः 45-300 हर्ट्ज;
7आवृत्ति समायोजन परिशुद्धताः 0.01 हर्ट्ज; आवृत्ति अस्थिरताः ≤0.01%;
8कार्य समयः 180 मिनट का निरंतर संचालन नामित शक्ति के तहत अनुमति दी जाती है;
9. तापमान वृद्धिः 180 मिनट के लिए नामित निरंतर संचालन के बाद, उपकरण के प्रत्येक भाग का तापमान वृद्धि ≤ 65K है;
10. आउटपुट तरंगरूपः साइनस तरंग, तरंगरूप विरूपण दर < 1%;
11गुणवत्ता कारक: उपकरण स्वयं Q>30 (जब f=40Hz);
12सुरक्षाः ओवर करंट, ओवर वोल्टेज और फ्लैशओवर सुरक्षा के साथ (फ्रीक्वेंसी कन्वर्शन पावर सप्लाई सेक्शन को विवरण के लिए देखें);
13माप की सटीकताः 1.5 प्रभावी मूल्य।
