एच.वी. पावर ट्रांसफार्मर के लिए अनुनाद प्रकार श्रृंखला अनुनाद परीक्षण सेट को समायोजित करना

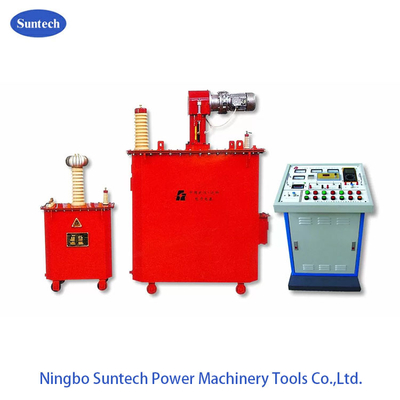

इंडक्टेंसी प्रकार को समायोजित करने वाली श्रृंखला अनुनाद परीक्षण यंत्र

1विषय
सुवा जलविद्युत स्टेशन 300 मेगावाट के लिए, चरम नामित वोल्टेज 18kV है, पृथ्वी क्षमता 2.58μF से अधिक नहीं है, एसी वोल्टेज परीक्षण का सामना करते हैं, परीक्षण वोल्टेज 50kV है,और प्रतिरोध वोल्टेज समय 5min है.

2. प्रणाली क्षमता
सुवा जलविद्युत स्टेशन 300 मेगावाट के लिए, चरम नामित वोल्टेज 18kV है, पृथ्वी क्षमता 2.58μF से अधिक नहीं है, एसी वोल्टेज परीक्षण का सामना करते हैं, परीक्षण वोल्टेज 50kV है,और प्रतिरोध वोल्टेज समय 5min है. तब:
परीक्षण के दौरान, उच्च-वोल्टेज साइड करंट I=2πfCU=2π×50×2.58×10-6×50×103=40.53A है; सिस्टम का नामित करंट 42A पर सेट किया गया है, और नामित वोल्टेज 50kV पर सेट किया गया है, एक निश्चित मार्जिन छोड़ रहा है।
समग्र विनिर्देश डिजाइन 2100kVA/50kV है, जिसमें से समायोज्य रिएक्टर 800kVA/50kV (16A) है; 650kVA/50kV/13H के दो मापदंडों के साथ एक स्थिर रिएक्टर;यह 0 ′′2 की प्रतिरोध वोल्टेज आवश्यकताओं को पूरा कर सकता है.58μF परीक्षण उत्पाद.
संक्षेप मेंः 2100kVA/50kV 2.54μF परीक्षण उत्पाद के वोल्टेज की आवश्यकताओं का सामना कर सकते हैं

3. प्रणाली के मुख्य तकनीकी मापदंड और कार्य
1. नाममात्र क्षमताः 2100kVA;
2. नामित वोल्टेजः 50kV;
3. नामित धाराः 42A;
4. कार्य आवृत्तिः शक्ति आवृत्ति 50Hz;
5आउटपुट वोल्टेज तरंग रूप विकृति दरः ≤ 1%;
6अनुमत निरंतर कार्य समयः नामित भार के तहत 5 मिनट, 1 मिनट के लिए 1.1 गुना अधिभार;
7. 5 मिनट के लिए नामित भार के तहत निरंतर संचालन के बाद तापमान वृद्धि ≤ 65K है;
8. उपकरण का गुणनखंड: Q≥30;
9उच्च दबाव माप सटीकताः प्रभावी मूल्य 1.5;
10इनपुट पावरः तीन चरण 380V वोल्टेज, आवृत्ति 50Hz;
11. परीक्षण उत्पाद में ओवरकंट्रेंट, ओवरवोल्टेज और परीक्षण उत्पाद फ्लैशओवर सुरक्षा कार्य हैं;
12परिवेश का तापमानः -250C-450C, सापेक्ष आर्द्रताः ≤90%RH, ऊंचाई ≤3200 मीटर।

4श्रृंखला अनुनाद के सिद्धांत का परिचय
श्रृंखला प्रतिध्वनि परीक्षण प्रणाली एक उपकरण है जिसका उपयोग विभिन्न क्षमता परीक्षण उत्पादों पर एसी प्रतिरोध वोल्टेज परीक्षण करने के लिए किया जाता है।यह परीक्षण के लिए आवश्यक इनपुट शक्ति की क्षमता को काफी कम करने की विशेषता है, परीक्षण उपकरण की मात्रा और वजन को कम करना, जिससे क्षेत्र परीक्षण को लागू करना आसान हो जाता है;और बहुत परीक्षण उपकरण और परीक्षण के लिए आवश्यक इनपुट के श्रम और सामग्री की लागत को कम.
फैंके 20 से अधिक वर्षों से उच्च वोल्टेज परीक्षण उपकरण के विकास और उत्पादन में लगे हुए हैं, और अनुनाद प्रणाली फैंके का प्रमुख उत्पाद है।Fanke द्वारा उत्पादित सैकड़ों अनुनाद प्रणालियों का सफलतापूर्वक देश और विदेश में बिजली प्रणालियों के विभिन्न क्षेत्रों में उपयोग किया गया है.
श्रृंखला अनुनाद प्रणाली को ट्यून किए गए अनुनाद अनुनाद और आवृत्ति मॉड्यूलेशन अनुनाद में विभाजित किया गया है। दोनों अनुनाद अलग-अलग तरीकों से अनुनाद प्राप्त करते हैं।समायोजित प्रेरण प्रकार प्रेरण को समायोजित करके परीक्षण सर्किट को प्रतिध्वनित करता है, जबकि आवृत्ति मॉड्यूलेशन प्रकार परीक्षण आवृत्ति को समायोजित करके परीक्षण सर्किट को प्रतिध्वनित करता है। लेकिन परिणाम एक ही है, अर्थात् परीक्षण उत्पाद द्वारा आवश्यक बड़ी क्षमता वाले आउटपुट को छोटी क्षमता वाले बिजली आपूर्ति को इनपुट करके प्राप्त किया जा सकता है।प्रतिध्वनि का मुख्य आरेख चित्र में दिखाया गया है
