पोर्टेबल वेरिएबल फ्रीक्वेंसी रेज़ोनेंट रेस्टेंड वोल्टेज टेस्ट सेट, 110KV पोवे सबस्टेशन टेस्ट सेट के लिए
I. आवेदन

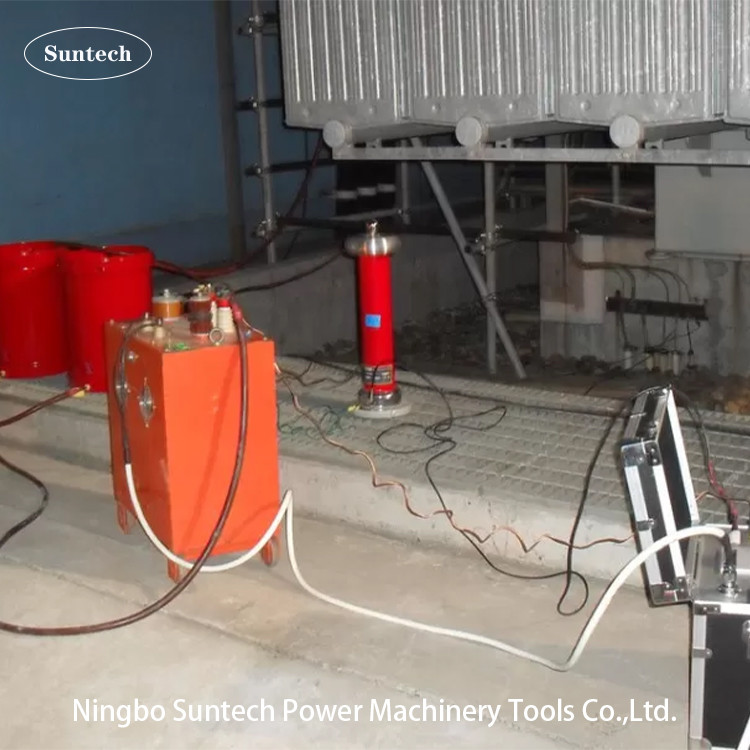

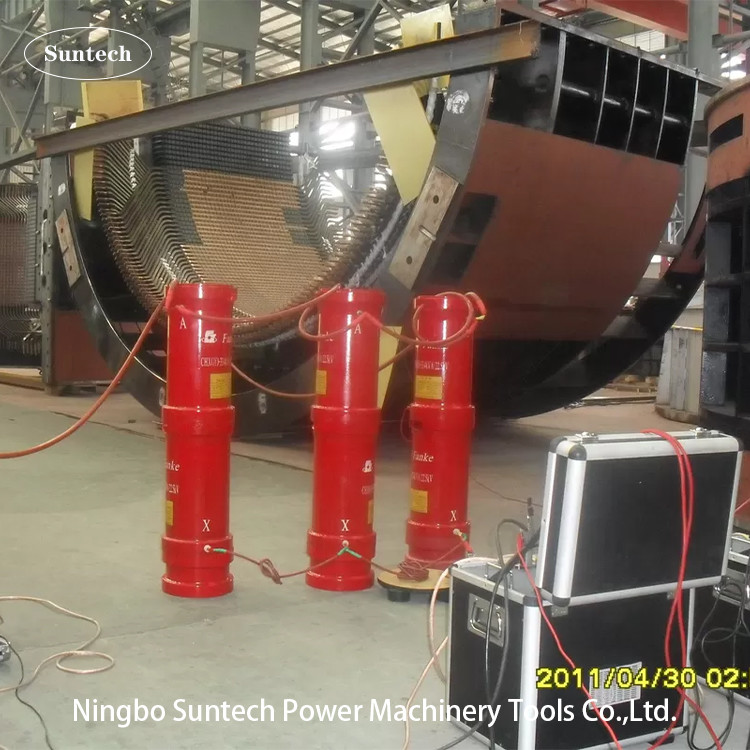

यह परीक्षण सेट मॉडल CHX-216KVA/216KV वितरण बिजली सबस्टेशन के लिए डिज़ाइन किया गया हैसाइट पर एसीचर आवृत्ति अनुनाद सर्किट प्रौद्योगिकी के साथ वोल्टेज परीक्षण का सामना करना पड़ता है; परीक्षण सेट चर आवृत्ति बिजली स्रोत,उत्तेजना ट्रांसफार्मर से बना है,मॉड्यूलर और दिन के प्रकार के एच.वी. परीक्षण प्रेरण क्षमता (परीक्षण रिएक्टर) और क्षमतात्मक विभाजक . प्रत्येक टुकड़ा सामान्य भारी परीक्षण ट्रांसफार्मर प्रकार की तुलना में बड़ा और हल्का है।
मॉड्यूलर परीक्षण रिएक्टर के माध्यम से समानांतर में या श्रृंखला में प्रयोग किया जाता है, यह निम्न एसी प्रतिरोध वोल्टेज परीक्षण किया जा सकता हैः
10KV केबल के लिए 27KV और 8A से अधिक नहीं।
35 केवी केबल के लिए 54 केवी और 4 ए से अधिक नहीं।
एनमध्यम वोल्टेज पावर सबस्टेशन के लिए 108KV और 2A से अधिक, जैसे पावर ट्रांसफार्मर, CT, PT, ब्रेकर आदि।

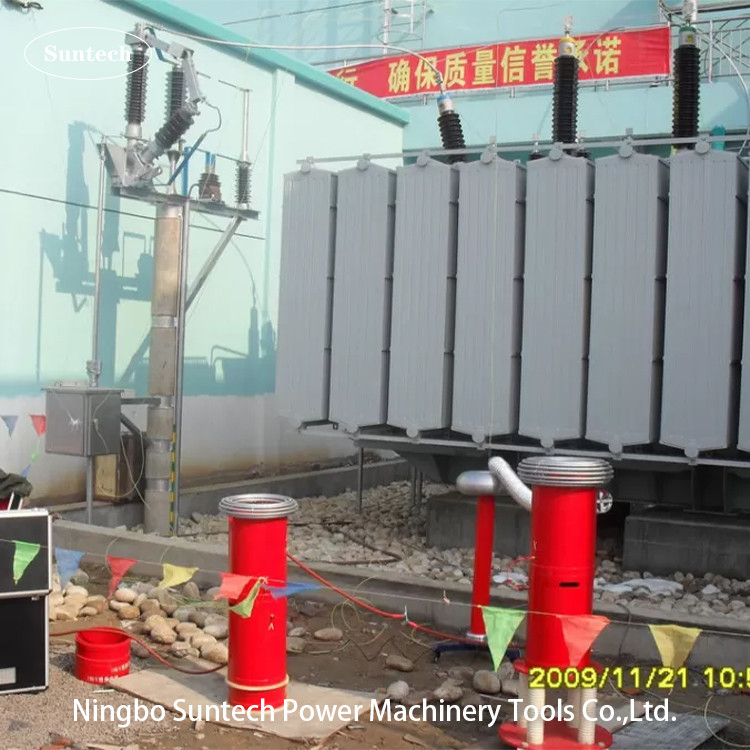

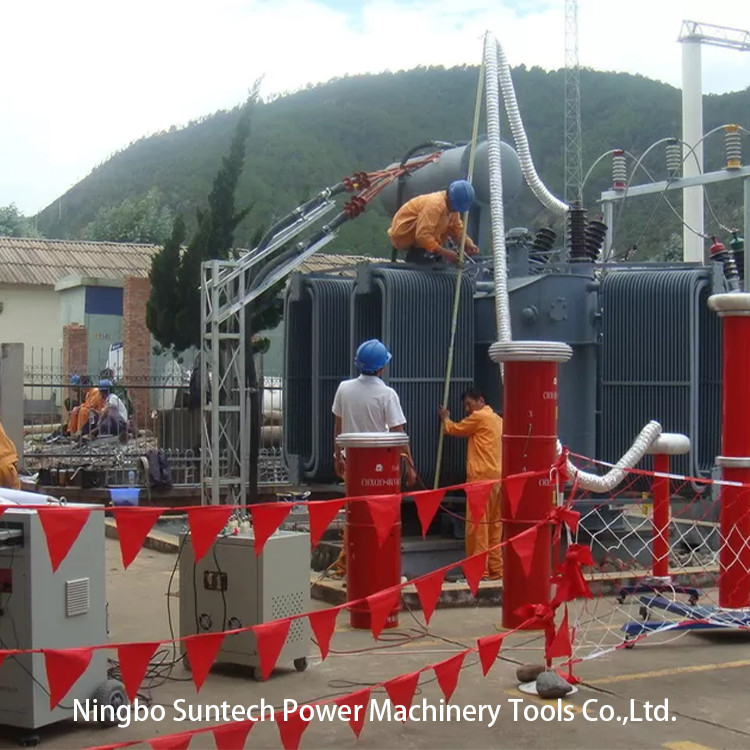

एनo 200KV से अधिक और 110KV पावर ट्रांसफार्मर, जीआईएस, सीटी और पीटी के लिए 1A।
II. मुख्य घटक:
| एस एन | घटकों का नाम | प्रकार और विनिर्देश | Qty. | प्रत्येक वजन | प्रत्येक आयाम |
| 1 | परिवर्तनीय आवृत्ति शक्ति | FKVF-10kW/380V | 1 टुकड़ा | 10 किलो | 400*350*380 मिमी |
| 2 | उत्तेजना ट्रांसफार्मर | CQSB(J) -10kVA | 1 टुकड़ा | 40 किलो | 520*350*550 मिमी |
| 3 | एचवी अनुनाद परीक्षण रिएक्टर | CHX ((kf) -27kVA/27kV | आठ टुकड़े | 40 किलो | D380*H480mm |
| 4 | क्षमता विभाजक | TRF-200kV/1000pF | 1 सेट | 15 किलो | D150*H1150 मिमी |
| 5 | विशेष परीक्षण सहायक उपकरण | 1 सेट |
नोटः1लोड कैपेसिटेंटर वैकल्पिक हो सकता है जब 45~65 हर्ट्ज के तहत पावर मोटर, जनरेटर और पावर ट्रांसफार्मर का परीक्षण किया जाता है।
2परीक्षण रिएक्टर को प्रत्येक टुकड़े के लिए 18KV,20KV,22KV,40KV,44KV,50KV,54KV,55KV के लिए विभिन्न परीक्षण वस्तु दायरे या ग्राहक की आवश्यकता के अनुसार बनाया जा सकता है।
III. परीक्षण सर्किट
VF: चर आवृत्ति बिजली स्रोत T: उत्तेजना ट्रांसफार्मर
L: परीक्षण रिएक्टर Cx: परीक्षण उपकरण MOA1: बिजली रोधी
C1,C2: वोल्टेज डिवाइडर ((C1 उच्च वोल्टेज हाथ है,C2 कम वोल्टेज हाथ है)
IV. तकनीकी डेटा:
V. सहायक उपकरण
VI. वैकल्पिक भाग
लोड मुआवजा कंडेन्सर
