FKVF श्रृंखला विद्युत उपकरण उच्च वोल्टेज परीक्षण प्रणाली 5KW - 400KW क्षमता वैकल्पिक

परिवर्तनीय आवृत्ति एसी अनुनाद प्रतिरोध वोल्टेज परीक्षण सेट, परिवर्तनीय आवृत्ति अनुनाद नियंत्रण इकाई

I. उत्पाद का वर्णन:

एफकेवीएफ श्रृंखला चर आवृत्ति बिजली स्रोत मुख्य माप और नियंत्रण इकाई और चर आवृत्ति एसी अनुनाद प्रतिरोध वोल्टेज परीक्षण सेट के लिए मेजबान मशीन है।जिसे चर आवृत्ति कनवर्टर भी कहा जाता है.

परिवर्तनीय आवृत्ति बिजली स्रोत उच्च गति के साथ एआरएम और एफपीजीए डिजिटल सिग्नल प्रोसेसर को अपनाता है, दूरस्थ कंप्यूटर से आदेश प्राप्त करता है, जो पूरी परीक्षण प्रक्रिया के उच्च स्तर के नियंत्रण को महसूस करता है।FPGA डिजिटल सिग्नल प्रोसेसर उच्च गति वास्तविक समय गणना और परिवर्तन आउटपुट तरंग रूप के साथ, वास्तविक समय परीक्षण उच्च वोल्टेज मूल्य और मुख्य सर्किट पैरामीटर कनवर्टर शक्ति, और वापसी परीक्षण पैरामीटर, ऑपरेटिंग स्थिति के लिए ऊपरी मशीन, वास्तविक समय नमूना सुरक्षा संकेत,तेजी से बंद बिजली आउटपुट और इसके तरंग-रूप जनरेटर.

II. अनुप्रयोग और उपयोग

• Variable Frequency AC resonant resist voltage test circuit के लिए माप और नियंत्रण इकाई।
• उच्च वोल्टेज परीक्षण की दक्षता बढ़ाने और अनुनाद प्रतिरोध वोल्टेज परीक्षण के दौरान निगरानी और सुरक्षा को बढ़ाने के लिए पुराने पारंपरिक कंसोल को बदलें।

इकाई के मुख्य घटक:

• चर आवृत्ति बिजली स्रोत के FKVF मेजबान मशीन
• अंग्रेजी परीक्षण सॉफ्टवेयर के साथ वैकल्पिक रिमोट कंट्रोल कंप्यूटर
• वैकल्पिक बाहरी एकमात्र आपातकालीन स्टॉप बॉक्स
• कनेक्शन केबलों का समूह
• वैकल्पिक बाहरी अलार्म लाइट

IV. परीक्षण सिद्धांत (उदाहरण के लिए FKVF-300KW)

V. तकनीकी मापदंड

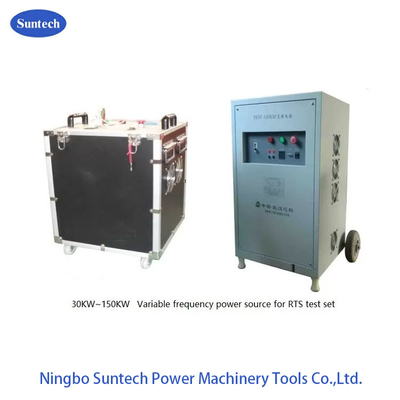

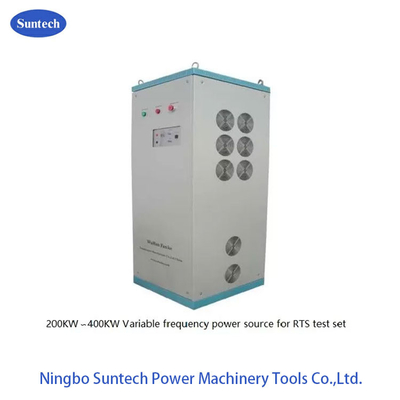

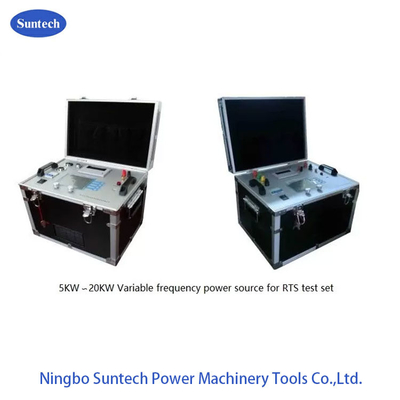

1.नाम क्षमताः 5KW, 10KW, 20KW, 30KW, 50KW, 100KW,

150KW, 200KW, 250KW, 300KW,

350KW, 400KW, 500KW वैकल्पिक

2.इनपुट पावरः 20KW से ऊपर वोल्टेज 380V±10% तीन चरण;

20KW से कम वोल्टेज 220V±10% एकल चरण;

3.कामकाजी इनपुट आवृत्ति: 50Hz/60Hz

4.आउटपुट वोल्टेजः 20KW से ऊपरः 0-500V (इनपुट 380V) निरंतर समायोज्य

20 किलोवाट से नीचेः 0-250V ((इनपुट 220V) निरंतर समायोज्य

5. नामित आउटपुट करंटः मॉडल के अनुसार तय

6. आउटपुट तरंग रूपः वर्ग तरंग

7आउटपुट आवृत्ति की समायोज्य सीमाः 20-400 हर्ट्ज

8आउटपुट आवृत्ति संकल्पः 0.03 हर्ट्ज

9आउटपुट आवृत्ति अस्थिरताः 1% से कम

10आउटपुट आवृत्ति चरण मानः 5Hz, 2Hz, 1Hz, 0.1Hz, 0.03Hz

11. आउटपुट वोल्टेज संकल्पः 0.01kV

12आउटपुट वोल्टेज अस्थिरताः 1% से कम

13आउटपुट वोल्टेज चरण मानः U/45000 पूर्ण सीमा

14. निरंतर संचालन समयः 60 मिनट, तापमान वृद्धि 45K से अधिक नहीं है

15कार्य की स्थितिः तापमान -10 डिग्री सेल्सियस से 40 डिग्री सेल्सियस तक

16ऊंचाईः 1000 मीटर से कम

17. वजनः < 20 किलोग्राम ((5 ~ 20KW);

< 30 किलोग्राम ((30~50KW);

< 650 kg ((100~400KW) से कम;

< 650 kg ((400 ~ 500KW) से कम;

VI. मुख्य कार्य:

• तरंगरूप चौकोर तरंग है जो पल्स चौड़ाई वोल्टेज द्वारा विनियमित होती है
• ऑपरेटिंग प्रक्रिया में लगातार वोल्टेज की निगरानी करें, जब एचवी वोल्टेज में उतार-चढ़ाव होता है, जो पावर वोल्टेज और पावर फ्रीक्वेंसी के उतार-चढ़ाव के कारण होता है,प्रणाली स्वचालित रूप से सेटिंग वोल्टेज के लिए ठीक-समायोजन वोल्टेज होगा.
• स्वचालित रूप से स्कैनिंग आवृत्ति, प्रतिध्वनित बिंदु की खोज. आवृत्ति सीमा 20-300 हर्ट्ज है. आप मैन्युअल रूप से स्कैनिंग आवृत्ति सीमा सेट कर सकते हैं.स्कैनिंग का अधिकतम समय 2 मिनट है (पूर्ण आवृत्ति स्कैनिंग)आवृत्ति संकल्प 0.03 हर्ट्ज है।
• स्वचालित रूप से परीक्षण. आप परीक्षण कार्यक्रम सेट कर सकते हैं, परीक्षण कार्यक्रम को 5 खंडों में विभाजित किया जा सकता है. सिस्टम स्वचालित रूप से सेट कार्यक्रम के अनुसार परीक्षण प्रक्रिया समाप्त करेगा.
• जब स्वचालित परीक्षण पर, आप मैन्युअल नियंत्रण स्थिति में किसी भी समय स्विच कर सकते हैं मैन्युअल आवृत्ति और वोल्टेज को विनियमित करने के लिए
• जब वोल्टेज सामान्य रूप से उतार-चढ़ाव करता है, तो स्वचालित रूप से वोल्टेज को ऑब्जेक्ट वोल्टेज में समायोजित करें, असामान्य उतार-चढ़ाव होने पर चेतावनी दें।उपयोगकर्ता व्यावहारिक परीक्षण स्थिति के लिए संचालित कर सकते हैं.
• वास्तविक समय में U-t वक्र (वोल्टेज-समय वक्र) जब वोल्टेज विनियमन और प्रतिरोध।
• वास्तविक समय परीक्षण स्थिति प्रदर्शित करता है. आप परीक्षण स्थिति के अनुसार इसी ऑपरेशन कर सकते हैं
• मजबूत सुरक्षा और चेतावनी समारोहः ओवर करंट सुरक्षा, ओवर वोल्टेज सुरक्षा और फ्लैशओवर सुरक्षा, उच्च वोल्टेज असामान्य सुरक्षा,सॉफ्टवेयर/हार्डवेयर समवर्ती सुरक्षा संकेत. जाँच के लिए सुरक्षा और प्रपत्र रिपोर्ट फ़ाइल सुनिश्चित करें
• परीक्षण डेटा को सहेजें और स्वचालित रूप से परीक्षण रिपोर्ट तैयार करें, आप समय पर परीक्षण रिपोर्ट प्रिंट कर सकते हैं और साथ ही आप रिपोर्ट को सहेज सकते हैं और अन्य स्थानों पर प्रिंट कर सकते हैं।
• डेटा पूछताछ समारोह. आपके शर्तों के अनुसार पिछले परीक्षण डेटा पूछताछ करने के लिए.
