टिकाऊ पीडी मुक्त एसी रेज़ोनेंट टेस्ट सिस्टम कोई कोरोना प्रेरित न करें वोल्टेज टेस्ट सेट का सामना करें

उत्पाद विवरण:

उत्पत्ति के प्लेस:	Ningbo, चीन
ब्रांड नाम:	Ningbo Suntech Power
प्रमाणन:	ISO9001
मॉडल संख्या:	FKWJF 300

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	एक इकाई
मूल्य:	Negotiable
पैकेजिंग विवरण:	मानक लकड़ी के केस को धूमन के साथ निःशुल्क निर्यात करें
प्रसव के समय:	80 से 90 कार्यदिवस
भुगतान शर्तें:	एल/सी, टी/टी
आपूर्ति की क्षमता:	5 सेट / 3 महीने

संपर्क करें

विस्तृत उत्पाद विवरण

परीक्षण सिद्धांत:	परिवर्तनीय आवृत्ति प्रतिध्वनित सर्किट	प्रयोग:	एसी हिपोट परीक्षण और प्रेरित प्रतिरोध वोल्टेज परीक्षण
विशेषता:	पीडी मुफ़्त, 10pC से अधिक नहीं	आवेदन:	एचवी पावर ट्रांसफार्मर, जीआईएस, पावर सबस्टेशन
परीक्षण आवृत्ति:	150 हर्ट्ज ~ 200 हर्ट्ज या 20 ~ 300 हर्ट्ज	साइकिल शुल्क:	90 मिनट या 180 मिनट
परीक्षण सटीकता:	1.0% से कम नहीं	के लिए विशेष:	ऑन-साइट एसीएलडी टेस्ट, ऑन-साइट पीडी विश्लेषण
परीक्षण मानक:	IEC60076-3-2013;IEC 60060-1:2010；IEC 60840:2011 और IEC 62067:2011 XLPE केबल के लिए
हाई लाइट:	पीडी फ्री एसी रेज़ोनेंट टेस्ट सिस्टम , प्रतिरोध वोल्टेज एसी रेज़ोनेंट टेस्ट सिस्टम

पीडी फ्री एसी रेज़ोनेंट टेस्ट सिस्टम, कोई कोरोना प्रेरित न करें वोल्टेज टेस्ट सेट का सामना करें

I. उत्पाद का वर्णन:

प्रेरण वोल्टेज प्रतिरोध परीक्षण (IVWT), जिसे प्रेरण अति-वोल्टेज प्रतिरोध परीक्षण, एसीएसडी, एसीएलडी, डीवीडीएफ भी कहा जाता है, पावर ट्रांसफार्मर के सबसे महत्वपूर्ण डाइलेक्ट्रिक परीक्षणों में से एक है।आईवीडब्ल्यूटी 110 केवी पावर ट्रांसफार्मर के लिए नियमित परीक्षण और स्वीकृति परीक्षण की आवश्यकता है।.

FKWJF-300 गैर-आंशिक डिस्चार्ज वैरिएबल फ्रीक्वेंसी पावर सीरियल कनेक्टेड रेज़ोनेंसटेस्ट सिस्टम गैर-आंशिक डिस्चार्ज वैरिएबल फ्रीक्वेंसी पावर, स्टेप-अप ट्रांसफार्मर,क्षतिपूर्ति रिएक्टर और क्षमतात्मक वोल्टेज डिवाइडरट्रांसफार्मर आंशिक डिस्चार्ज, प्रेरित प्रतिरोध वोल्टेज परीक्षण प्रणाली प्रेरण के तरीके में परीक्षण करता है।यह परीक्षण वस्तु के LV पक्ष पर वोल्टेज लागू किया और समानांतर अनुनाद सिद्धांत के आवेदन के साथ परीक्षण सर्किट की आवृत्ति को बदलकर बड़े उत्तेजना वर्तमान का उत्पादन कियासीरियल कनेक्टेड रेज़ोनेंस टेस्ट सिस्टम में परिवर्तनीय आवृत्ति विद्युत स्रोत, उत्तेजना ट्रांसफार्मर, एचवी रिएक्टर और कैपेसिटिव वोल्टेज डिवाइडर शामिल हैं।परीक्षण वस्तु के संधारित्र और रिएक्टर एक सीरियल अनुनाद कनेक्शन का गठन कियावोल्टेज डिवाइडर परीक्षण वस्तु के साथ सीरियल कनेक्शन में है और इसका उपयोग अनुनाद वोल्टेज को मापने के लिए किया जाता है और अधिभार सुरक्षा संकेत के रूप में कार्य करता है।
उत्तेजना ट्रांसफार्मर के माध्यम से उत्तेजना शक्ति प्रदान करने के लिए आउटपुट को श्रृंखला अनुनाद सर्किट से जोड़ा जाता है। इस परीक्षण प्रणाली में बड़ी स्टार्टिंग धारा की समस्या नहीं है।छोटी क्षमता के साथ बिजली की आपूर्ति बिजली की आपूर्ति के 30 से 60 गुना के बराबर परीक्षण को पूरा करने में सक्षम हैइसने साइट पर परीक्षण शक्ति की खराब क्षमता की समस्या को काफी हद तक हल किया।

FKWJF 300KW प्रणाली एकल चरण प्रदान कर सकते हैं+35 केवी / 150 हर्ट्ज ~ 200 हर्ट्ज वैकल्पिक धारा 630 एमवीए / 220 kV तक के पावर ट्रांसफार्मर को कोइल के मोड़ के बीच, परत से परत तक, यानी मामूली इन्सुलेशन,जिसमें समान और असमान इन्सुलेशन शामिल है.

एक साथ 2 या 4 चैनल पीडी विश्लेषक और उसके सामान, मॉडल FKWJF400KW भी आंशिक डिस्चार्ज माप (IVPD) के साथ प्रेरित वोल्टेज परीक्षण के लिए इस्तेमाल किया जा सकता है।एचवी डिवाइडर और उसके सामानयह 20~300 हर्ट्ज के भीतर एलसी अनुनाद सर्किट के माध्यम से एसी प्रयुक्त वोल्टेज परीक्षण का भी सामना कर सकता है।

II. मुख्य विशेषताएं

यह उपकरण सुरक्षित और विश्वसनीय है, जिसमें सभी प्रकार की सुरक्षाएं शामिल हैं, जिसमें ओवरवोल्टेज सुरक्षा, ओवर करंट सुरक्षा, डिस्चार्ज (विघटन) सुरक्षा,परीक्षण शक्ति विफल होने के बाद सुरक्षा, शून्य वोल्टेज स्टार्ट सुरक्षा, ओवरहीट सुरक्षा आदि जब उपरोक्त में से कोई भी
सुरक्षा कार्य किया गया है, तो परीक्षण उपकरण परीक्षण कर्मियों, परीक्षण वस्तु और परीक्षण प्रणाली की सुरक्षा सुनिश्चित करने के लिए परीक्षण वोल्टेज आउटपुट को अवरुद्ध करेगा और मुख्य सर्किट की शक्ति को बंद कर देगा।
सरल कनेक्शन के साथ ऑपरेशन आसान और सुविधाजनक है।
आकार में छोटा, वजन में हल्का, लचीला हैंडलिंग जो फील्ड उपयोग के लिए उपयुक्त है।
यह माइक्रो कंप्यूटर नियंत्रण को अपनाता है, जिसमें अच्छी आउटपुट स्थिरता और उच्च विश्वसनीयता है।
उच्च वोल्टेज आउटपुट साइन वेव विकृति 1% से कम है, जिससे परीक्षण वस्तु को कोई क्षति नहीं होती है।

III. परीक्षण दिशानिर्देश

Durable PD Free AC Resonant Test System No Corona Induced Withstand Voltage Test Sets 0

नोटः उपरोक्त चित्र विद्युत ट्रांसफार्मर के लिए प्रेरित प्रतिरोध वोल्टेज परीक्षण और पीडी का पता लगाने के लिए कनेक्शन सर्किट है

पीडी परीक्षण और प्रेरक वोल्टेज प्रतिरोध परीक्षण के दौरान, परीक्षण किया गया ट्रांसफार्मर एक बड़ी क्षमता परीक्षण वस्तु के समान है।ट्रांसफार्मर की क्षमतात्मक प्रतिक्रियाशील धारा को क्षतिपूर्ति रिएक्टर की प्रेरक धारा द्वारा क्षतिपूर्ति की जाती हैपरिवर्तनीय आवृत्ति विद्युत आपूर्ति पूरे सिस्टम को सक्रिय हानि और प्रतिक्रियाशील हानि का एक छोटा सा हिस्सा प्रदान करती है। और दोनों हानि परीक्षण आवृत्ति पर विद्युत ट्रांसफार्मर के नो-लोड हानि को संतुष्ट करती है।वोल्टेज विभाजक उत्तेजना ट्रांसफार्मर के एचवी आउटपुट टर्मिनल पर स्थापित है. मुख्य ट्रांसफार्मर के LV (कम वोल्टेज) पक्ष में चोटी वोल्टमीटर द्वारा वोल्टेज को मापें और मुख्य ट्रांसफार्मर के वोल्टेज अनुपात के अनुसार HV पक्ष में वोल्टेज की गणना करें।

मुख्य ट्रांसफार्मर के बुशिंग क्षमता का उपयोग युग्मन संधारित्र के रूप में किया जाता है। पीडी मान को मापने के लिए पीडी परीक्षक को आंशिक डिस्चार्ज संकेत इनपुट करें।

Durable PD Free AC Resonant Test System No Corona Induced Withstand Voltage Test Sets 1

नोटः उपरोक्त चित्र एलसी अनुनाद सिद्धांत के साथ एसी लागू प्रतिरोध वोल्टेज के लिए कनेक्शन सर्किट है।

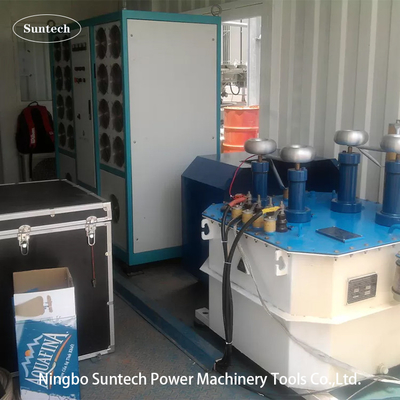

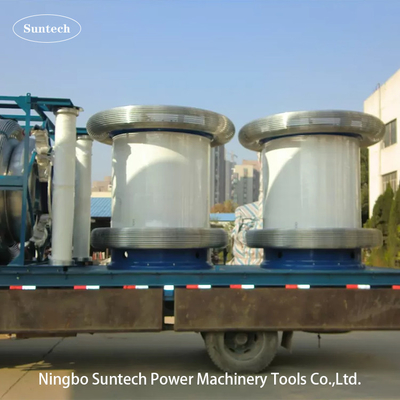

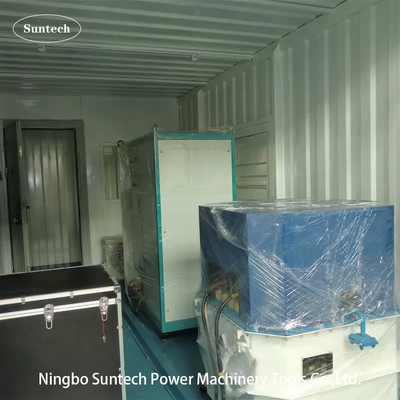

IV. मुख्य घटक

पद	उत्पाद का नाम	प्रकार और विनिर्देश	मात्रा	टिप्पणियाँ
1	पीडी मुक्त परिवर्तनीय आवृत्ति बिजली आपूर्ति	FKWJF-300kW	1 टुकड़ा
2	पीडी मुक्त उत्तेजना ट्रांसफार्मर	CQSB(J) -300kVA	1 टुकड़ा
3	पीडी मुक्त प्रतिपूर्ति रिएक्टर	CHX ((kf) -600kVA/22kV	2 टुकड़े	प्रेरित परीक्षण के लिए
4	पीडी मुक्त क्षमतात्मक वोल्टेज विभाजक	TRF-50kV/300pF	1 सेट	पीडी नमूनाकरण के लिए
5	एचवी परीक्षण रिएक्टर	CHX ((kf) -500kVA/200kV	2 टुकड़े	अनुनाद वोल्टेज के लिए प्रतिरोध
6	एचवी क्षमता वोल्टेज विभाजक	TRF-400kV-2500pF	1 सेट	अनुनाद वोल्टेज के लिए
7	मुख्य शक्ति ट्रांसफार्मर के लिए पीडी परीक्षण के लिए कोरोना अंगूठी	220 केवी	3 टुकड़े	पीडी परीक्षण के लिए

नोटः उपरोक्त सारणी केवल उदाहरण के लिए है

V. सामान्य तकनीकी डेटाः

1सेवा की शर्तें

समुद्र तल से ऊंचाई ≤ 1000 मीटर
परिवेश का तापमानः -10°C-45°C
सापेक्ष आर्द्रता≤90%RH ((20°C पर)
स्थानों का उपयोग करना: घर के अंदर और बाहर
प्रणाली के आसपास कोई संक्षारक धातु या इन्सुलेशन हवा मौजूद नहीं है
स्थापित करें और इसे सपाट स्थिति में रखें।
एक विश्वसनीय ग्राउंडिंग बिंदु के साथ ग्राउंडिंग प्रतिरोध <0.5Ω

2. तकनीकी विनिर्देश

नामित इनपुट पावर सप्लाईः 380V±10%, तीन चरण, 50Hz
परिवर्तनीय आवृत्ति विद्युत आपूर्ति की नामित आउटपुट शक्तिः 300Kw
नामित आउटपुट क्षमताः 1000kVA ((प्रतिध्वनित वोल्टेज प्रतिरोध परीक्षण पर);
1200kVA ((पीडी मुक्त प्रेरक वोल्टेज पर प्रतिरोध क्षतिपूर्ति स्थिति)
अधिकतम आउटपुट वोल्टेजः 400kV या OEM
आउटपुट चरणः एकल चरण
परिवर्तनीय आवृत्ति सीमाः 20 हर्ट्ज 400 हर्ट्ज, इस सीमा के भीतर आवृत्ति समायोज्य
आउटपुट आवृत्ति संकल्पः 0.01Hz
आउटपुट आवृत्ति अस्थिरता ≤0.1%
सिन्यूसोइडल वेव आउटपुट वोल्टेज. वेवफॉर्म डिस्टॉर्शन फैक्टर≤1.0%
परीक्षण प्रणाली के स्वयं के पीडी स्तर≤10pC
ऑपरेशन का समयः ट्रांसफार्मर पीडी परीक्षण के लिए 90 मिनट और प्रतिध्वनित वोल्टेज प्रतिरोध परीक्षण के लिए 60 मिनट
इन्सुलेशन स्तरः 110% नामित वोल्टेज पर 1 मिनट

VI.उपकरण

भंडारण सामान के लिए सहायक उपकरण बॉक्स
बिजली स्रोत के इनपुट केबल
बिजली स्रोत के आउटपुट केबल
उत्तेजक ट्रांसफार्मर के आउटपुट केबल
सिस्टम ग्राउंडिंग केबल
रिएक्टर के समानांतर केबल
एचवी माप केबल (वोल्टेज डिवाइडर के सिग्नल आउटपुट केबल)
एचवी आउटपुट केबल ((रिएक्टर को विभाजित करने के लिए,विभाजक को परीक्षण वस्तु के लिए)
डिवाइडर के लिए समर्थन आधार
परीक्षण रिएक्टर और डिवाइडर के लिए कोरोना रिंग
एक अंतिम परीक्षण रिपोर्ट, एक गुणवत्ता प्रमाण पत्र, एक उपयोगकर्ता मैनुअल और एक पैकिंग सूची की पेशकश की जाती है।

VII. अन्य विशिष्ट मॉडल

1 प्रेरण प्रतिरोध वोल्टेज परीक्षण के लिए वैकल्पिक मॉडल

सिस्टम मॉडल	आउटपुट शक्ति	अधिकतम अनुप्रयोग
FKWJF-150KW	150 किलोवाट	66 केवी पावर ट्रांसफार्मर
FKWJF-200KW	200 किलोवाट	110 केवी पावर ट्रांसफार्मर
FKWJF-300KW	300 किलोवाट	220 केवी/630 मेगावाट और उससे कम शक्ति वाला ट्रांसफार्मर
FKWJF-400KW	400 किलोवाट	220 केवी/ 630 मेगावाट से अधिक पावर ट्रांसफार्मर
विशेष आवश्यकता आदेश द्वारा की जा सकती है
