पीडी मुक्त एसी अनुनाद परीक्षण सेट आंशिक डिस्चार्ज परीक्षण उपकरण 10pC से अधिक नहीं

पीडी मुक्त अनुनाद प्रतिरोध वोल्टेज परीक्षण सेट, ट्रांसफार्मर प्रेरित वोल्टेज प्रतिरोध और आंशिक डिस्चार्ज परीक्षण

I. उत्पादों का वर्णन:

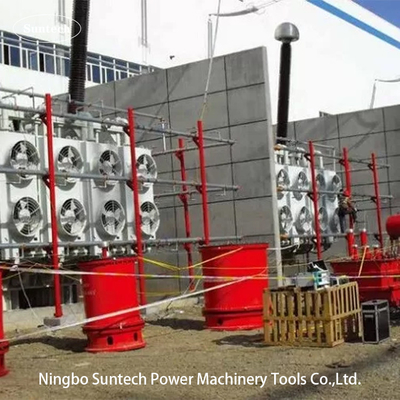

एफकेडब्ल्यूजेएफ श्रृंखला परीक्षण प्रणाली मुख्य रूप से 110 केवी वर्ग और उससे ऊपर के पावर ट्रांसफार्मर के क्षेत्र प्रेरित वोल्टेज प्रतिरोध और आंशिक डिस्चार्ज परीक्षण के लिए उपयोग की जाती है। This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer इस प्रणाली को लंबी दूरी के एक्सएलपीई केबल या एचवी जीआईएस के परीक्षण के लिए भी संगत बनाया जा सकता है।उपरोक्त चित्र ट्रांसफार्मर के लिए हैं 220KV पावर ट्रांसफार्मर के लिए परीक्षण के लिए फैंके द्वारा निर्मित ट्रांसफार्मर प्रेरित वोल्टेज प्रतिरोध और आंशिक डिस्चार्ज परीक्षण प्रणाली.

प्रेरण वोल्टेज प्रतिरोध परीक्षण (IVWT), जिसे प्रेरण अति-वोल्टेज प्रतिरोध परीक्षण, एसीएसडी, एसीएलडी, डीवीडीएफ भी कहा जाता है, पावर ट्रांसफार्मर के सबसे महत्वपूर्ण डाइलेक्ट्रिक परीक्षणों में से एक है।आईवीडब्ल्यूटी 110 केवी पावर ट्रांसफार्मर के लिए नियमित परीक्षण और स्वीकृति परीक्षण की आवश्यकता है।.

II. लागू वस्तुएं

• 110 केवी के ग्रेडेड इन्सुलेशन के साथ ट्रांसफार्मर
• 220 केवी, 500 केवी, 750 केवी, 1000 केवी वर्ग के ट्रांसफार्मर।
• जीआईएस, ट्रांसफार्मर, स्विच, बुशिंग और 1000kv से अधिक केबलों के लिए एसी वोल्टेज प्रतिरोध परीक्षण किया जा सकता है यदि उचित श्रृंखला अनुनाद एचवी रिएक्टरों से लैस है।

III. प्रणाली की संरचना
