कंटेनर प्रकार के एचवी परीक्षण सेट के साथ प्रतिध्वनित तेज उच्च वोल्टेज परीक्षण प्रणाली

परिवर्तनशील आवृत्ति प्रतिध्वनि प्रतिरोध वोल्टेज परीक्षण सेट, कंटेनर प्रकार HV परीक्षण सेट प्रतिध्वनि के साथ, तेजी से परीक्षण

I. आवेदन

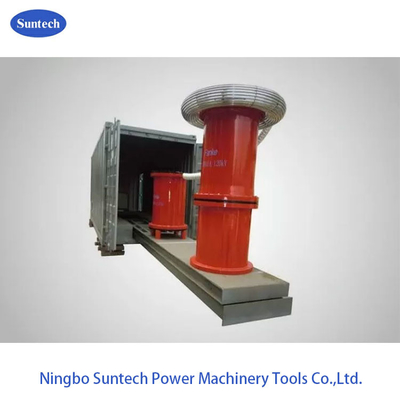

CHX-(JZ) कंटेनर शैली श्रृंखला अनुनाद परीक्षण उपकरण कई कंटेनरों में श्रृंखला अनुनाद परीक्षण उपकरण के सभी परीक्षण उपकरण तय करता है,निरीक्षण और नियंत्रण कैबिनेट और पूर्ण परीक्षण उपकरण का एकीकरण डिजाइनपरीक्षण लाइन और बिजली वितरण बॉक्स को जोड़ने का उद्देश्य क्लिपर परिवहन, परीक्षण के लिए त्वरित कनेक्शन,परीक्षण उपकरण के रखरखाव और स्थापना के लिए सुविधाजनक जो श्रम तीव्रता को बहुत कम करते हैं और क्षेत्र संचालन के लिए उपयुक्त हैं

II. आवेदन का दायरा

• ट्रांसफार्मर प्रेरित प्रतिरोध वोल्टेज और पीडी परीक्षण।
• 500 केवी और उससे कम वर्ग के सीवीटी केलिब्रेशन परीक्षण;
• 220 केवी वर्ग और उससे कम के एचवी सीटी/स्विच/बुशिंग के लिए एसी हाइपो परीक्षण
• जीआईएस, जीआईएल और 220 केवी से अधिक वर्ग के केबलों के लिए एसी वोल्टेज प्रतिरोध परीक्षण

III. समाधान के प्रकार

• कंटेनर शैली 220kv ट्रांसफार्मर वोल्टेज प्रतिरोध और आंशिक डिस्चार्ज परीक्षण के पूर्ण उपकरण
• कंटेनर शैली 220kv उच्च वोल्टेज जीआईएस चर आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरण।
• कंटेनर शैली के उच्च वोल्टेज XLPE केबल चर आवृत्ति अनुनाद परीक्षण उपकरण।
• कंटेनर शैली का एचवी ट्रांसफार्मर, सीवीटी फील्ड कैलिब्रेशन उपकरण।

नोटःउपकरण के आकार के कारण उनमें से कुछ को हाइड्रोलिक इलेक्ट्रिक टेलीस्कोपिक के रूप में डिज़ाइन किया जा सकता है।

परीक्षकों के कुछ भागों संगतता के साथ डिजाइन किया जा सकता है

IV. कंटेनरों का बुनियादी लेआउट

• अवलोकन और नियंत्रण कक्ष: इसमें अवलोकन और नियंत्रण इकाई, उदाहरण के लिए नियंत्रण कैबिनेट या कंप्यूटर, पीक वैल्यू मीटर, आंशिक डिस्चार्जिंग उपकरण आदि शामिल हैं।
• एचवी परीक्षण उपकरण एकीकरण क्षेत्रः परिवर्तनीय आवृत्ति बिजली स्रोत सहित ((आंशिक डिस्चार्ज या सामान्य),एचवी ((आंशिक डिस्चार्ज) उत्तेजना ट्रांसफार्मर,एचवी परीक्षण रिएक्टर,एचवी क्षमता वोल्टेज विभाजक.
• विद्युत वितरण इकाइयां: बिजली, नियंत्रण कक्ष का वातानुकूलन, अवलोकन और नियंत्रण कक्ष का विद्युत वितरण लूप शामिल है।
• परीक्षण संलग्नक के गोदाम क्षेत्र में बाहरी परीक्षण कनेक्शन लाइन,संलग्नक और परीक्षण और स्थापना के लिए उपकरण के गोदाम शामिल हैं।
• विद्युत हाइड्रोलिक प्रणोदन प्लेट का उपयोग विनिर्देश के कुछ हिस्सों के लिए किया जा सकता है, इस प्रकार एचवी क्षेत्रों में डिवाइस को स्वचालित रूप से खिंचाव या वापस केबिन में ले जाया जा सकता है

V. तकनीकी विशेषताएं और लाभ

• क्षेत्र परीक्षण की दक्षता में काफी सुधार
• निरीक्षण और नियंत्रण कैबिनेट और पूर्ण परीक्षण उपकरण का एकीकृत डिजाइन। परीक्षण लाइन और बिजली वितरण बॉक्स को जोड़ना
• पूरी तरह से नई डिजाइन अवधारणा द्वारा हीटिंग, कंपन और हानि की समस्याओं पर विचार करना
• उठाने और परिवहन के लिए सुविधाजनक
• पानी के प्रतिरोधी, वर्षा प्रतिरोधी और गर्म रखने के लिए हवा के दबाव से सील।
• विशेष ऑपरेशन डेस्क और उपकरण के लिए जगह,दो आयामी हाइड्रोलिक विरोधी कंपन उपकरण, परीक्षण परिवहन में उपकरण की क्षति को रोकते हैं।
• एच.वी. उपकरण और कंटेनर के डिजाइन में पर्याप्त इन्सुलेशन सुरक्षा दूरी पर विचार किया गया।
• परीक्षण उपकरण प्रणाली और कंटेनर के विन्यास मापदंडों का चयन ग्राहक के नमूनों से किया जा सकता है।
• हाइड्रोलिक थ्रश यूनिट से लैस रिएक्टर को विद्युत प्रणोदन से चलाएं और गति कोमल और स्थिर हो, कोई क्लैंपिंग ठहराव और स्विंग न हो ताकि बूस्टर यूनिट के हैंडलिंग समय से बचा जा सके।
• जनरेटर और केबल नियंत्रण डिवाइस भी चुना जा सकता है

VI. मुख्य घटक

• एचवी परीक्षण रिएक्टर समूह
• चर आवृत्ति बिजली स्रोत
• उत्तेजना ट्रांसफार्मर
• वोल्टेज डिवाइडर
• छोटा ऑपरेशन और नियंत्रण कंटेनर
• एचवी परीक्षण क्षेत्र के लिए एक मानक ओन्टेनर
• परीक्षण सामान आदि।
