वैरिएबल इंडक्टेंस रेजोनेंट रेस्ट वोल्टेज टेस्ट सेट, हाइड्रोलिक टाइप HV टेस्ट सेट विथ रेजोनेंस, सीवीटी टेस्टिंग
I. आवेदन
CHX-(LYY) हाइड्रोलिक ऑटोमैटिक लिफ्टिंग सीरीज रेज़ोनेंस टेस्ट डिवाइस मुख्य रूप से उच्च वोल्टेज विद्युत उपकरण के AC वोल्टेज प्रतिरोध और आंशिक डिस्चार्ज का पता लगाने के लिए लागू होता है जो 800KV से अधिक नहीं है।विशेष रूप से विभिन्न स्तर के सीवीटी और विभिन्न स्तर के एचवी के लिए एसी वोल्टेज प्रतिरोध परीक्षण के लिए फील्ड कैलिब्रेशन परीक्षण के लिए उपयुक्तजीआईएस और जीआईएल।
Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogyविद्युत चुम्बकीय गुण,ऑटो मशीनरी और हाइड्रोलिक ट्रांसमिशन, जो क्षेत्र परीक्षण को बहुत अधिक उपयुक्त और कुशल बनाता है
II. आवेदन का दायरा
सीवीटी कोण अंतर और अनुपात त्रुटि के फील्ड कैलिब्रेशन परीक्षण के लिए पावर फ्रीक्वेंसी पीडी मुक्त उच्च वोल्टेज पावर स्रोत के लिए प्रयोग किया जाता है।
एचवी.जीआईएस, एचवी.जीआईएल, एचवी.स्विच, म्यूचुअल इंडक्टर और 800 केवी से अधिक के वोल्टेज के साथ बुशिंग के एसी वोल्टेज प्रतिरोध परीक्षण और पीडी परीक्षण के लिए उपयोग किया जाता है
III. मुख्य घटक:

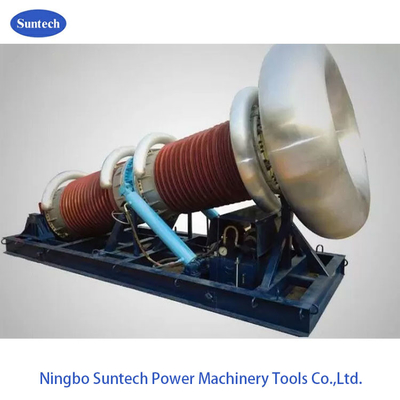

IV. स्थिर खड़े और पुनर्नवीनीकरण चित्र
1दोनों रिएक्टरों के लिए मल्टी-टैप डिजाइन 50 हर्ट्ज से नीचे के सीवीटी के लिए फील्ड कैलिब्रेशन द्वारा आवश्यक पावर फ्रीक्वेंसी हाई वोल्टेज आउटपुट को पूरा करने में सक्षम है।
2विद्युत उपकरणों जैसे जीआईएस, ब्रेकर,
आपसी प्रेरक, 110KV-500KV की इन्सुलेटर रेंज।
VI. सामान्य तकनीकी डेटाः
नामित संधारित्रः 400KVA ¥ 1000KVA
नामित वोल्टेज: 400KV ₹ 800KV
नामित करंटः 1A 2A
कार्य शक्तिः एकल चरण की आपूर्ति 380V,50Hz/60Hz
प्रणाली गुणवत्ता कारक मानः Q ≥ 50
कार्य चक्र और तापमान वृद्धिः नामित संचालन के 15 मिनट के बाद, घुमावदार तापमान वृद्धि ≤ 65K
शोरः ≤ 65dB
ऊंचाईः ≤ 3000 मीटर
पर्यावरण तापमानः -25°C ~ 45°C, सापेक्ष आर्द्रता ≤ 90%,कोई संघनक नहीं
आकारः उपरोक्त चित्र देखें
VI.उपकरण
VII. अन्य विशिष्ट मॉडल
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता |
आवेदन (45 हर्ट्ज से शुरू) |
| CHX-(LYY) -400KVA/400KV | 200 केवी*2 | 2A@200KV | 400 केवीए | 132 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 1A@400KV | 132 केवी और उससे कम वर्ग के सीवीटी के लिए | |||
| CHX-(LYY) -800KVA/400KV | 200 केवी*4 | 4A@200KV | 800 केवीए | 132 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 2A@400KV | 132 केवी और उससे कम वर्ग के सीवीटी के लिए | |||
| CHX-(LYY) -800KVA/400KV,800KV | 400 केवी*2 | 2A@400KV | 800 केवीए | 400 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 1A@800KV | 400 केवी और उससे कम वर्ग के सीवीटी के लिए | |||
| CHX-(LYY) -1600KVA/400KV,800KV | 400 केवी*4 | 4A@400KV | 1600 केवीए | 400 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 2A@800KV | 400 केवी और उससे कम वर्ग के सीवीटी के लिए | |||
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
