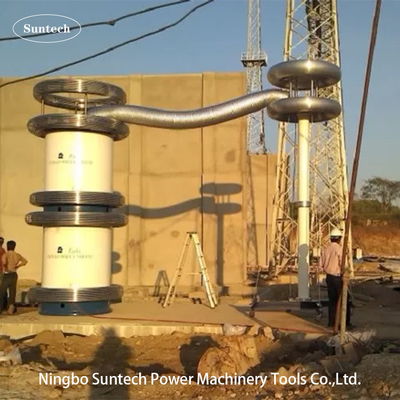

लंबी एच.वी. एक्स.एल.पी.ई. केबल के लिए वैरिएबल फ्रीक्वेंसी रेज़ोनेंट रेस्टेंड वोल्टेज टेस्ट रिएक्टर
I. आवेदन
उच्च वोल्टेज परीक्षण रिएक्टर वैरिएबल आवृत्ति अनुनाद प्रतिरोध वोल्टेज सर्किट में एचवी बूस्टर या जनरेटर है, इसमें उच्च गुणवत्ता कारक आउटपुट के साथ एक टुकड़े के लिए बड़ी क्षमता और एचवी है।यह लंबी दूरी के साथ उच्च वोल्टेज XLPE केबल परीक्षण के लिए विशेष है .
फंके कंपनी डिजाइन को पूरा कर सकती है और ग्राहक की आवश्यकता के अनुसार सभी प्रकार के सामान का उत्पादन कर सकती है। जैसे सिलेंडर प्रकार और लोहे के टैंक प्रकार।
परीक्षण रिएक्टर को 130KV,150KV,155KV,200KV, 250KV, 300KV, 350KV, 400KV के लिए प्रत्येक टुकड़े के लिए विभिन्न परीक्षण वस्तु दायरे या ग्राहक की आवश्यकताओं के अनुसार रेटेड वोल्टेज के लिए उत्पादित किया जा सकता है। अधिकतम।प्रत्येक एचवी रिएक्टर का नाममात्र करंट 1~5A हो सकता है,10A,15A,20A,25A,30A.
II. परीक्षण सिद्धांत चित्रः
VF: वैरिएबल फ्रीक्वेंसी पावर सप्लाई सोर्स जो परीक्षण सर्किट में नियंत्रण और माप भाग है।
T: उत्तेजना ट्रांसफार्मर जो HV परीक्षण रिएक्टर के लिए उत्तेजना वोल्टेज प्रदान करते हैं
L: परीक्षण रिएक्टर जो एलसी सर्किट में अनुनाद प्रेरण है और परीक्षण वोल्टेज का उत्पादन करता है
Cx: परीक्षण किया गया उपकरण
MOA1: बिजली रोधी उत्तेजना ट्रांसफार्मर पर सुरक्षा भाग है
C1,C2: वोल्टेज डिवाइडर ((C1 उच्च वोल्टेज हाथ है,C2 कम वोल्टेज हाथ है) जो HV वोल्टेज माप भाग है
III. सामान्य तकनीकी आंकड़े:
IV.उपकरण
V. परीक्षण रिएक्टरों का विशिष्ट मॉडल
132KV वर्ग XLPE केबल के लिए वैकल्पिक मॉडल
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता | अधिकतम अनुप्रयोग |
| CHX-775KVA/155KV | 155 केवी | 5A | 775 केवीए | 132kV केबल≤1 किमी |
| CHX-1550KVA/155KV | 155 केवी | 10A | 1550 केवीए | 132kV केबल≤2 किमी |
| CHX-2325KVA/155KV | 155 केवी | 15A | 2325 केवीए | 132kV केबल≤3 किमी |
| CHX-3100KVA/155KV | 155 केवी | 20A | 3100 केवीए | 132kV केबल≤4 किमी |
| CHX-3875KVA/155KV | 155 केवी | 25A | 3875 केवीए | 132kV केबल≤5 किमी |
| CHX-7750KVA/155KV | 155 केवी | 50A | 7750KVA | 132kV केबल≤10 किमी |
| CHX-12400KVA/155KV | 155 केवी | 80A | 12400 केवीए | 132kV केबल≤16 किमी |
| CHX-15500KVA/155KV | 155 केवी | 100A | 15500 केवीए | 132kV केबल≤20 किमी |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
नोटः परीक्षण किया गया केबल वोल्टेज वर्ग ≤ 132kV, 0.25uF/km
2 230KV वर्ग के XLPE केबल के लिए वैकल्पिक मॉडल
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता | अधिकतम अनुप्रयोग |
| CHX-2020KVA/255KV | 255 केवी | 8A | 2020 केवीए | 220~230kV केबल≤1 किमी |
| CHX-4080KVA/255KV | 255 केवी | 16A | 4080 केवीए | 220~230kV केबल≤2 किमी |
| CHX-6120KVA/255KV | 255 केवी | 24A | 6120 केवीए | 220~230kV केबल≤3 किमी |
| CHX--8160KVA/255KV | 255 केवी | 32A | 8160KVA | 220~230kV केबल≤4 किमी |
| CHX--10200KVA/255KV | 255 केवी | 40A | 10200 केवीए | 220~230kV केबल≤5 किमी |
| CHX--20400KVA/255KV | 255 केवी | 80A | 20400 केवीए | 220~230kV केबल≤10 किमी |
| CHX--25500KVA/255KV | 255 केवी | 100A | 25500 केवीए | 220~275kV केबल≤12.5 किमी |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
नोटः परीक्षण किए गए केबल वोल्टेज वर्ग ≤ 230kV, 0.25uF/km
3 330KV वर्ग XLPE केबल के लिए वैकल्पिक मॉडल
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता | अधिकतम अनुप्रयोग |
| CHX-3500KVA/350KV | 350 केवी | 10A | 3500 केवीए | 330kV केबल≤1 किमी |
| CHX-7000KVA/350KV | 350 केवी | 20A | 7000 केवीए | 330kV केबल≤2 किमी |
| CHX-10500KVA/350KV | 350 केवी | 30A | 10500 केवीए | 330kV केबल≤3 किमी |
| CHX-14000KVA/350KV | 350 केवी | 40A | 14000 केवीए | 330kV केबल≤4 किमी |
| CHX-21000KVA/350KV | 350 केवी | 60A | 21000 केवीए | 330kV केबल≤5 किमी |
| CHX-28000KVA/350KV | 350 केवी | 80A | 28000KVA | 330kV केबल≤10 किमी |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
नोटः परीक्षण किए गए केबल वोल्टेज वर्ग ≤ 330kV, 0.25uF/km
4 लंबी XLPE केबल के लिए वैकल्पिक अन्य मॉडल, साइट पर वोल्टेज परीक्षण का सामना करें
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता |
आवेदन (20 हर्ट्ज से शुरू) |
| CHX-2600KVA/130KV | 130 केवी | 10A,20A | 1300 केवीए | यू के लिए0=64KV और केबल से नीचे |
| CHX-3000KVA/150KV | 150 केवी | 10A, 20A | 3000 केवीए | यू के लिए0=87KV और केबल से नीचे |
| CHX-10000KVA/250KV | 250 केवी | 20A, 40A | 10000 केवीए | यू के लिए0=127KV और केबल से नीचे |
| CHX-20000KVA/250KV | 250 केवी | 20A, 80A | 20000 केवीए | यू के लिए0=127KV और केबल से नीचे |
| CHX-21000KVA/350KV | 350 केवी | 20A, 60A | 21000 केवीए | यू के लिए0=230KV और केबल से नीचे |
| CHX-42000KVA/350KV | 350 केवी | 20A, 80A | 42000 केवीए | यू के लिए0=230KV और केबल से नीचे |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
नोटः XLPE केबल परीक्षण वोल्टेज 1.7U माना जाता है0
एचवी या ईएचवी वर्ग के केबल और जीआईएस के लिए वैकल्पिक मॉडलसाइट पर एसी हाइपो परीक्षण
| एमओडेल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता |
आवेदन (20 हर्ट्ज से शुरू) |
| CHX-2600KVA/130KV,260KV | 130KV,260KV | 20A@130KV | 2600 केवीए |
यू के लिए0=64 केवी केबल 72.5 केवी वर्ग के जीआईएस के लिए |
| 10A@260KV |
यू के लिए0=127 केवी केबल 145 केवी वर्ग के जीआईएस के लिए |
|||
| CHX-9000KVA/150KV,300KV | 150 केवी, 300 केवी | 60A@150KV | 9000 केवीए |
यू के लिए0=87 केवी केबल 72.5 केवी वर्ग के जीआईएस के लिए |
| 30A@300KV |
यू के लिए0=160 केवी केबल 170 केवी वर्ग के जीआईएस के लिए |
|||
| CHX-10000KVA/250KV,500KV | 250KV,500KV | 40A@250KV | 10000 केवीए |
यू के लिए0=127 केवी केबल 145 केवी वर्ग के जीआईएस के लिए |
| 20A@500KV |
यू के लिए0=290KV केबल 362 केवी वर्ग के जीआईएस के लिए |
|||
| CHX-20000KVA/250KV,500KV | 250KV,500KV | 80A@250KV | 20000 केवीए |
यू के लिए0=127 केवी केबल 145 केवी वर्ग के जीआईएस के लिए |
| 40A@500KV |
यू के लिए0=290KV केबल 362 केवी वर्ग के जीआईएस के लिए |
|||
| CHX-21000KVA/350KV,700KV | ३५० केवी, ७०० केवी | 60A@350KV | 21000 केवीए |
यू के लिए0=190 केवी केबल 170 केवी वर्ग के जीआईएस के लिए |
| 30A@700KV |
यू के लिए0=290KV केबल 550 केवी वर्ग के जीआईएस के लिए |
|||
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
VI. XLPE केबल के लिए IEC 60840:2011 और IEC 62067:2011 से साइट पर परीक्षण मानक तालिका
VII. एचवी जीआईएस के लिए IEC 62271-203:2011 से साइट पर इन्सुलेशन परीक्षण मानक तालिका
