होम /उत्पाद/उच्च वोल्टेज केबल परीक्षण उपकरण/30-300 हर्ट्ज आवृत्ति उच्च वोल्टेज प्रतिध्वनित परीक्षण प्रणाली परिवर्तनीय आवृत्ति बिजली स्रोत के साथ

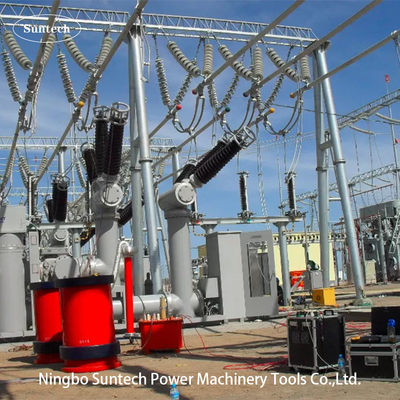

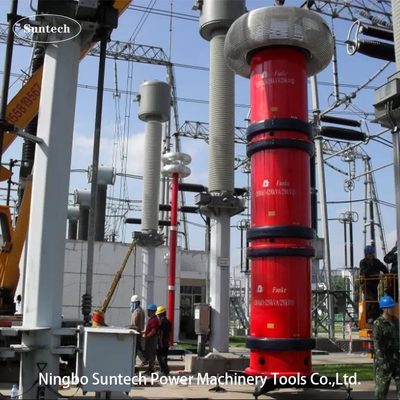

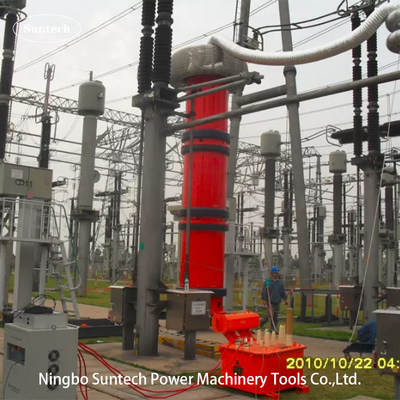

30-300 हर्ट्ज आवृत्ति उच्च वोल्टेज प्रतिध्वनित परीक्षण प्रणाली परिवर्तनीय आवृत्ति बिजली स्रोत के साथ

एक इकाई
MOQ
negotiable
कीमत
30-300 हर्ट्ज आवृत्ति उच्च वोल्टेज प्रतिध्वनित परीक्षण प्रणाली परिवर्तनीय आवृत्ति बिजली स्रोत के साथ
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
परीक्षण सिद्धांत: परिवर्तनीय आवृत्ति प्रतिध्वनित सर्किट
प्रयोग: एचवी जीआईएस या जीआईएल के लिए 200 केवी, 400 केवी, 600 केवी, 800 केवी से कम वोल्टेज का सामना करने के ल
डिजाइन सुविधा: उच्च वोल्टेज मॉड्यूलर परीक्षण रिएक्टर, उच्च Q मूल्य आउटपुट, एकाधिक परीक्षण रेंज
अवयव: वी/एफ पावर स्रोत, उत्तेजना ट्रांसफार्मर, लाइटर मॉड्यूलर टेस्ट रिएक्टर, और वोल्टेज डिवाइडर
परीक्षण आवृत्ति: 30-300 हर्ट्ज
साइकिल शुल्क: 15 मिनट या 60 मिनट
परीक्षण सटीकता: 1.5% से कम नहीं
आउटपुट तरंग: अच्छी साइन लहर
के लिए विशेष: एचवी या ईएचवी जीआईएस के लिए साइट पर परीक्षण, सीटी, पीटी
रिएक्टर का उपयोग करने का तरीका: श्रृंखला में या समानांतर संबंध में
परीक्षण मानक: आईईसी 60060-1:2010;आईईसी 62271-203:2011 जीआईएस के लिए
प्रमुखता देना:

300 हर्ट्ज हाई वोल्टेज रेज़ोनेंट टेस्ट सिस्टम

,

परिवर्तनीय आवृत्ति प्रतिध्वनि परीक्षण प्रणाली
मूलभूत जानकारी
उत्पत्ति के प्लेस: Ningbo, चीन
ब्रांड नाम: Ningbo Suntech Power
प्रमाणन: ISO9001
मॉडल संख्या: CHX-4800KVA/200KV,400KV,600KV,800KV
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: मानक लकड़ी के केस को धूमन के साथ निःशुल्क निर्यात करें
प्रसव के समय: 45 से 60 कार्यदिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: 5 सेट / 2 महीने
उत्पाद विवरण

ईएचवी उच्च वोल्टेज जीआईएस परीक्षण के लिए वैरिएबल फ्रीक्वेंसी रेज़ोनेंट प्रतिरोध वोल्टेज परीक्षण सेट



I. आवेदन


यह परीक्षण सेट मॉडल CHX-4800KVA/200KV,400KV,600KV,800KV प्रदर्शन करने के लिए बनाया गया हैवैरिएबल फ्रीक्वेंसी रेज़ोनेंट सर्किट तकनीक के साथ साइट पर एसी हाइपो परीक्षण110kV~800kV से अधिक वर्ग के जीआईएस और अन्य एचवी विद्युत सुविधाओं के लिए; उच्चतम परीक्षण वोल्टेज 200kV,400kV से अधिक नहीं है,600KV या 800KV मॉड्यूलर एचवी परीक्षण रिएक्टरों के माध्यम से समानांतर या श्रृंखला कनेक्शन में परीक्षण आवृत्ति 30-300 हर्ट्ज से हो सकती है; कार्य चक्र 15 मिनट या 60 मिनट से अधिक नहीं है।



मॉड्यूलर परीक्षण रिएक्टरों के माध्यम से समानांतर या सीरियल में जुड़ा हुआ है, परीक्षण सेट भी निम्नलिखित साइट पर एसी हाइपो परीक्षण किया जा सकता हैः

1.1 एचवी जीआईएस के लिए 200 केवी से अधिक नहीं और 24 ए से अधिक नहींरेटेड=123KV औरअन्य एचवी विद्युतसुविधाएँ

1.2 400 केवी और 12 ए से अधिक नहींएचवी जीआईएस के लिए U से अधिक नहींरेटेड=300 केवी औरअन्य एचवी विद्युतसुविधाएँ

1.3 600KV और 6A से अधिक नहींईएचवी जीआईएस के लिए यू से अधिक नहींरेटेड=550 केवी औरअन्य एचवी विद्युतसुविधाएँ

1.4 800KV और 6A से अधिक नहींईएचवी जीआईएस के लिए यू से अधिक नहींरेटेड=800 केवी औरअन्य एचवी विद्युतसुविधाएँ



अब तक, हमने चीन बिजली ग्रिड कंपनी के लिए 1200KV और 9A दुर्लभ आवृत्ति अनुनाद परीक्षण प्रणाली की आपूर्ति की थी।अलग सीरियल मॉडलविभिन्न एचवी या यूएचवी परीक्षण अनुप्रयोगों के अनुसार श्रृंखला में या समानांतर कनेक्शन में परीक्षण रिएक्टरों के माध्यम से और प्रत्येक सेट में कॉन्फ़िगरेशन की संख्या के अनुसार,समान मॉडल निम्नलिखित खंड में अन्य विशिष्ट मॉडल देख सकते हैं.


II. मुख्य घटक:



एस एन घटकों का नाम प्रकार और विनिर्देश Qty. प्रत्येक वजन प्रत्येक आयाम
1 परिवर्तनीय आवृत्ति शक्ति FKVF-200kW/380V 1 टुकड़ा 180 किलो 750*700*1000 मिमी
2 उत्तेजना ट्रांसफार्मर CQSB(J) -200kVA 1 टुकड़ा 1800 किलो 650*650*800 मिमी
3 एचवी अनुनाद परीक्षण रिएक्टर CHX ((kf) - 1200kVA/200kV चार टुकड़े 2800 किलोग्राम D1200*H1250 मिमी
4 क्षमता विभाजक TRF-800kV/1000pF 1 सेट 550 किलो D350*H7600 मिमी
5 विशेष परीक्षण सहायक उपकरण   1 सेट

















नोटः1. लोड कैपेसिटर वैकल्पिक हो सकता है जब छोटे लोड लाइन tesing है या परीक्षण आवृत्ति को नियंत्रित करने के लिए एनालॉग लोड की जरूरत है.

2. परीक्षण रिएक्टर को प्रत्येक टुकड़े के लिए 150KV,200KV,250KV,300KV,350KV,400KV रेटेड वोल्टेज के लिए विभिन्न परीक्षण वस्तु दायरे या ग्राहक requried के अनुसार उत्पादित किया जा सकता है।प्रत्येक एचवी रिएक्टर का नामित करंट इस सीरियल सेट में 1~15A वैकल्पिक हो सकता है,

3एचवी डम्पिंग इंडक्टेंसी उच्च आवृत्ति हार्मोनिक्स को दबाने और परीक्षण वस्तु फ्लैशओवर से उत्पन्न ओवरवोल्टेज का विरोध करने के लिए वैकल्पिक हो सकती है, विशेष रूप से ईएचवी या यूएचवी परीक्षण सेट में।



III. परीक्षण सिद्धांत:
30-300 हर्ट्ज आवृत्ति उच्च वोल्टेज प्रतिध्वनित परीक्षण प्रणाली परिवर्तनीय आवृत्ति बिजली स्रोत के साथ 0

VF: चर आवृत्ति बिजली स्रोत T: उत्तेजना ट्रांसफार्मर
L: परीक्षण रिएक्टर Cx: परीक्षण उपकरण MOA1: बिजली रोधी
C1,C2: वोल्टेज डिवाइडर ((C1 उच्च वोल्टेज हाथ है,C2 कम वोल्टेज हाथ है)


IV. सामान्य तकनीकी डेटाः

  1. प्रणाली परीक्षण का मोडः चर आवृत्ति के साथ श्रृंखला अनुनाद
  2. सिस्टम मॉडल: CHX-4800KVA/200KV,400KV,600KV,800KV
  3. इनपुट पावर सप्लाईः 380±10% ((तीन-चरण),50Hz/60Hz
  4. एचवी परीक्षण रिएक्टर की संख्याः 4 टुकड़े
  5. नामित आउटपुट क्षमताः 4800kVA
  6. नामित आउटपुट वोल्टेजः 200KV,400KV,600KV,800KV
  7. अधिकतम परीक्षण वोल्टेजः अधिकतम200KV,400KV,600KV,800KV
  8. नामित आउटपुट करंटः 6A/एकल टुकड़ा या श्रृंखला में;12A या 24A समानांतर में
  9. रेग. आवृत्ति रेंजः 30Hz-300Hz
  10. आउटपुट अनुनाद वोल्टेज तरंग रूपः साइन तरंग
  11. आउटपुट तरंग रूप का THD: ≤ 1%
  12. इन्सुलेशन स्तरः 1.1 गुना से कम और 1 मिनट, सामान्य बनाए रखना
  13. कार्य चक्रः 15 मिनट या 60 मिनट वैकल्पिक रूप से नामित वर्तमान कार्य की स्थिति के तहत;
  14. परीक्षण सेट का स्वयं का गुणवत्ता कारकः Q≥60
  15. तापमान वृद्धिः कार्य चक्र के साथ काम करने के लिए नामित वर्तमान के तहत 65K से कम;
  16. शोर स्तरः 70B से अधिक नहीं
  17. रिएक्टर संरचनाः तेल विसर्जित प्रकार, एपॉक्सी ट्यूब सिलेंडर प्रकार;


V. मुख्य माप और नियंत्रण सॉफ्टवेयर पैनल के रूप में निम्नानुसार:


30-300 हर्ट्ज आवृत्ति उच्च वोल्टेज प्रतिध्वनित परीक्षण प्रणाली परिवर्तनीय आवृत्ति बिजली स्रोत के साथ 1


VI.उपकरण

  • भंडारण सामान के लिए सहायक उपकरण बॉक्स
  • बिजली स्रोत के इनपुट केबल
  • बिजली स्रोत के आउटपुट केबल
  • उत्तेजक ट्रांसफार्मर के आउटपुट केबल
  • सिस्टम ग्राउंडिंग केबल
  • रिएक्टर के समानांतर केबल
  • एचवी माप केबल (वोल्टेज डिवाइडर के सिग्नल आउटपुट केबल)
  • एचवी आउटपुट केबल ((रिएक्टर को विभाजित करने के लिए,विभाजक को परीक्षण वस्तु के लिए)
  • डिवाइडर के लिए समर्थन आधार
  • परीक्षण रिएक्टर और डिवाइडर के लिए कोरोना रिंग
  • एक अंतिम परीक्षण रिपोर्ट, एक गुणवत्ता प्रमाण पत्र, एक उपयोगकर्ता मैनुअल और एक पैकिंग सूची की पेशकश की जाती है।


VII. अन्य विशिष्ट मॉडल



7.1 123KV ~ 300KV वर्ग जीआईएस के लिए साइट पर एसी हाइपो परीक्षण



मॉडल नामित वोल्टेज नामित आउटपुट करंट नामित उत्पादन क्षमता

आवेदन

(45 हर्ट्ज से शुरू)
CHX-400KVA/200KV,400KV 200 केवी*2 2A@200KV 400 केवीए 123 केवी और उससे कम वर्ग के जीआईएस के लिए
1A@400KV 300 केवी और उससे कम वर्ग के जीआईएस के लिए
CHX-800KVA/200KV,400KV 200 केवी*2 4A@200KV 800 केवीए 123 केवी और उससे कम वर्ग के जीआईएस के लिए
2A@400KV 300 केवी और उससे कम वर्ग के जीआईएस के लिए
CHX-1000KVA/200KV,400KV 200 केवी*2 5A@200KV 1000 केवीए 123 केवी और उससे कम वर्ग के जीआईएस के लिए
2.5A@400KV 300 केवी और उससे कम वर्ग के जीआईएस के लिए
CHX-2000KVA/200KV,400KV 200 केवी*2 10A@200KV 2000 केवीए 123 केवी और उससे कम वर्ग के जीआईएस के लिए
5A@400KV 300 केवी और उससे कम वर्ग के जीआईएस के लिए
विशेष आवश्यकता आदेश द्वारा की जा सकती है



7.2145KV ~ 362KV वर्ग के जीआईएस के लिए साइट पर एसी हाइपो परीक्षण



मॉडल नामित वोल्टेज नामित आउटपुट करंट नामित उत्पादन क्षमता

आवेदन

(45 हर्ट्ज से शुरू)
CHX-500KVA/250KV,500KV 250 केवी*2 2A@250KV 500 केवीए 145 केवी और उससे कम वर्ग के जीआईएस के लिए
1A@500KV 362 केवी और उससे कम वर्ग के जीआईएस के लिए
CHX-1000KVA/250KV,500KV 250 केवी*2 4A@250KV 1000 केवीए 145 केवी और उससे कम वर्ग के जीआईएस के लिए
2A@500KV 362 केवी और उससे कम वर्ग के जीआईएस के लिए
CHX-2000KVA/250KV,500KV 250 केवी*2 8A@250KV 2000 केवीए 145 केवी और उससे कम वर्ग के जीआईएस के लिए
4A@500KV 362 केवी और उससे कम वर्ग के जीआईएस के लिए
CHX-3000KVA/250KV,500KV 250 केवी*2 12A@250KV 3000 केवीए 145 केवी और उससे कम वर्ग के जीआईएस के लिए
6A@500KV 362 केवी और उससे कम वर्ग के जीआईएस के लिए
विशेष आवश्यकता आदेश द्वारा की जा सकती है


7.3 के लिए170 केवी ~ 550 केवी वर्ग जीआईएस ऑनसाइट एसी हाइपो परीक्षण



मॉडल नामित वोल्टेज नामित आउटपुट करंट नामित उत्पादन क्षमता

आवेदन

(45 हर्ट्ज से शुरू)
CHX-1200KVA/300KV,600KV 300 केवी*2 4A@300KV 1200 केवीए 170 केवी और उससे कम वर्ग के जीआईएस के लिए
2A@600KV 550 केवी और उससे कम वर्ग के जीआईएस के लिए
CHX-1800KVA/300KV,600KV 300 केवी*2 6A@300KV 1800 केवीए 170 केवी और उससे कम वर्ग के जीआईएस के लिए
3A@600KV 550 केवी और उससे कम वर्ग के जीआईएस के लिए
CHX-2400KVA/300KV,600KV 300 केवी*2 8A@300KV 2400 केवीए 170 केवी और उससे कम वर्ग के जीआईएस के लिए
4A@600KV 550 केवी और उससे कम वर्ग के जीआईएस के लिए
CHX-3600KVA/300KV,600KV 300 केवी*2 12A@300KV 3600 केवीए 170 केवी और उससे कम वर्ग के जीआईएस के लिए
6A@600KV 550 केवी और उससे कम वर्ग के जीआईएस के लिए
CHX-4800KVA/300KV,600KV 300 केवी*2 16A@300KV 4800 केवीए 170 केवी और उससे कम वर्ग के जीआईएस के लिए
8A@600KV 550 केवी और उससे कम वर्ग के जीआईएस के लिए
विशेष आवश्यकता आदेश द्वारा की जा सकती है




7.4 के लिए123KV ~ 800KV वर्ग जीआईएस ऑनसाइट एसी हाइपो परीक्षण



मॉडल नामित वोल्टेज नामित आउटपुट करंट नामित उत्पादन क्षमता

आवेदन

(45 हर्ट्ज से शुरू)
CHX-2400KVA/200KV×4 800 केवी 12A@200KV 2400 केवीए 123 केवी और उससे कम वर्ग के जीआईएस के लिए
6A@400KV 300 केवी और उससे कम वर्ग के जीआईएस के लिए
3A@600KV 550 केवी और उससे कम वर्ग के जीआईएस के लिए
3A@800KV 800 केवी और उससे कम वर्ग के जीआईएस के लिए
CHX-3600KVA/200KV×4 800 केवी 13A@200KV 3600 केवीए 123 केवी और उससे कम वर्ग के जीआईएस के लिए
9A@400KV 300 केवी और उससे कम वर्ग के जीआईएस के लिए
4.5A@600KV 550 केवी और उससे कम वर्ग के जीआईएस के लिए
4.5A@800KV 800 केवी और उससे कम वर्ग के जीआईएस के लिए
CHX-4800KVA/200KV×4 800 केवी 24A@200KV 4800 केवीए 123 केवी और उससे कम वर्ग के जीआईएस के लिए
12A@400KV 300 केवी और उससे कम वर्ग के जीआईएस के लिए
6A@600KV 550 केवी और उससे कम वर्ग के जीआईएस के लिए
6A@800KV 800 केवी और उससे कम वर्ग के जीआईएस के लिए
विशेष आवश्यकता आदेश द्वारा की जा सकती है





एचवी जीआईएस के लिए आईईसी 62271-203:2011 से साइट पर इन्सुलेशन परीक्षण मानक तालिका
