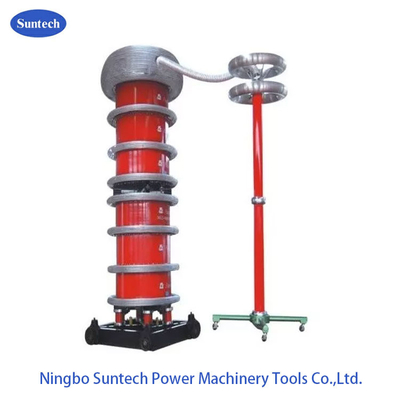

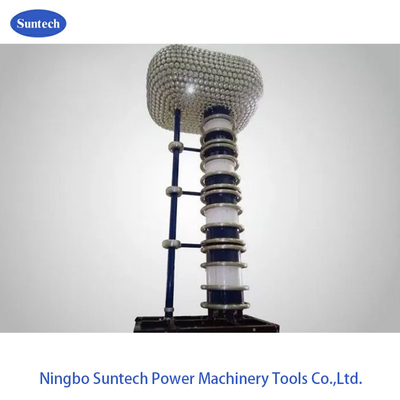

ईएचवी सीवीटी और सीबी रूटीन परीक्षण के लिए पावर फ्रीक्वेंसी एसी रेज़ोनेंट टेस्ट सिस्टम

V. सामान्य तकनीकी डेटाः

1. अनुनाद सर्किट का मोडः चर अनुनाद के साथ श्रृंखला अनुनाद
2. सिस्टम मॉडल: आदेश पर बनाया गया
3. इनपुट पावर सप्लाईः 380±10% ((एकल-चरण),50Hz/60Hz
4. नामित उत्पादन क्षमताः आदेश पर निर्मित
5. नामित आउटपुट वोल्टेज: 800KV से अधिक नहीं
6. नामित आउटपुट करंटः आदेश पर बनाया गया
7. पीडी स्तर स्वयंः 10pC से अधिक नहीं
8. रेग. आवृत्ति रेंजः 50/60Hz
9. आउटपुट अनुनाद वोल्टेज तरंगरूपः शुद्ध साइन तरंग
10. आउटपुट तरंग रूप का THD: ≤ 1%
11. इन्सुलेशन स्तरः 1.1 गुना से कम और 1 मिनट, सामान्य बनाए रखना
12. कार्य चक्रः 30 मिनट कम नामित वर्तमान कामकाजी स्थिति पर;
13. परीक्षण सेट का स्वयं का गुणवत्ता कारक: Q≥30;
14. तापमान वृद्धिः 30 मिनट के लिए काम करने के लिए नामित वर्तमान के तहत 65K से कम;
15. शोर स्तरः 65dB से अधिक नहीं
16. रिएक्टर संरचनाः तेल से विसर्जित लोहे के टैंक प्रकार,समायोज्य प्रेरण

1. प्रतिक्रियाशील शक्ति पूर्ण क्षतिपूर्ति, उपकरण की शक्ति और शक्ति मापी गई उपकरण का केवल 1/10 से कम है; एक ही क्षमता के उपकरण की तुलना में कम मात्रा और हल्के के साथ।
2. बड़ी उत्पादन क्षमता और छोटी शक्ति क्षमता के साथ, कम लागत, संचालित करने में आसान और सुरक्षित रखने के लिए।
3. विशिष्ट वर्तमान फ़िल्टर सर्किट, आउटपुट वोल्टेज विकृति (THD) बहुत कम है
4. फ्लैशओवर या टूटने के बाद शॉर्ट सर्किट करंट मापा हुआ करंट का केवल 1/10 (1/Q) से कम है, टूटने के बाद गलती बिंदु को नुकसान से प्रभावी ढंग से बचा सकता है।
5. फ्लैशओवर के बाद आर्क ऑटो ब्लोट, यह सीरियल अनुनाद वोल्टेज को पुनर्प्राप्त करने के लिए एक लंबी और स्थिर प्रक्रिया है, सुरक्षित।

VII. कार्य

1. रिएक्टर के लोहे के कोर के अंतराल के लिए रिमोट कंट्रोल और संकेतक समारोह:गैप सेंसर रिएक्टर में स्थापित है, जो ऑपरेशन का मार्गदर्शन करने के लिए कंसोल पर सीधे लोहे-कोर गैप को पढ़ता है। गैप लिमिटिंग स्विच और संकेतक भी स्थापित हैं।
2. जब प्रतिरोध समय समाप्त हो जाता है तो ऑटो स्टेप डाउन फ़ंक्शनःप्रतिरोध समय अंकित टाइमर को अपनाता है। जब प्रतिरोध समय समाप्त हो जाता है, तो प्रणाली स्वचालित रूप से बंद हो जाती है।
3. शून्य स्थिति बंद, शून्य प्रारंभ कदम अप समारोहःयदि वोल्टेज नियामक शून्य स्थिति में नहीं है, तो एचवी आउटपुट बटन बंद नहीं किया जा सकता है, जिससे सिस्टम शून्य से कदम बढ़ाता है।
4. ओवर करंट सुरक्षाःयह प्रणाली ओवर-करंट रिले के साथ है, जो उच्च एंटी-इंटरफेरेंस, तेज क्रिया, ओवर-करंट क्षति के खिलाफ सुरक्षा परीक्षण वस्तु है।
5. ओवर वोल्टेज और परीक्षण वस्तु फ्लैशसुरक्षा कार्यों परःयह प्रणाली इलेक्ट्रॉनिक ओवर वोल्टेज और फ्लैश-ओवर सुरक्षा बोर्ड लेता है, ओवर वोल्टेज और फ्लैश-ओवर के खिलाफ परीक्षण वस्तु की रक्षा करता है। यह तेजी से, स्थिर और विश्वसनीय है, अस्थिरता पर काबू पाने,गोला-घाट सुरक्षा वोल्टेज का बड़ा भेदभाव और असुविधाजनक समायोजनओवर वोल्टेज संरक्षण की सेटिंग मैनुअल समायोजन, डिजिटल डिस्प्ले है, जो प्रत्यक्ष, सुविधाजनक और सटीक है।फ्लैश-ओवर सुरक्षा के नमूने डिस्चार्जिंग संकेत गिरने देरी के दुर्घटना विचलनयह उच्च सटीकता का होता है, जिससे बढ़ते विलंब के आकस्मिक विचलन के कारण संभावित त्रुटिपूर्ण आंदोलन से बचा जा सकता है।
6. परीक्षण डेटा के लिए वास्तविक समय निगरानी कार्यःयह एचवी साइड वोल्टेज, करंट और एलवी साइड वोल्टेज, करंट की निगरानी करने में सक्षम है, जो परीक्षण की स्थिति को देखने के लिए अधिक प्रत्यक्ष है।
7. सर्किट के अनुनाद और लॉक फ़ंक्शन का डिजिटल प्रदर्शन जब यह अनुनाद और कदम नहीं है:
8. यह सीधे शक्ति कारक द्वारा प्रणाली के अनुनाद स्थिति प्रदर्शित कर सकते हैं. अगर प्रणाली अनुनाद बिंदु पर नहीं है, यह कदम करने के लिए बंद बटन दबाया जाना चाहिए. जब प्रणाली अनुनाद के लिए समायोजित किया जाता है,बंद करने के बटन को छोड़ दें, कदम ऊपर/नीचे बटन पर क्लिक करें कदम ऊपर या कदम नीचे करने के लिए।
9. आपातकालीन रोकजब परीक्षण के दौरान असामान्य परिस्थितियां हों, तो इस स्विच को चालू करें।परीक्षण कर्मियों और उपकरणों की सुरक्षा की रक्षा के लिए मुख्य बिजली तुरंत काट दी जाएगी.

VIII.उपकरण

• भंडारण सामान के लिए सहायक उपकरण बॉक्स
• नियंत्रण कंसोल और वोल्टेज नियामक के कनेक्शन केबल
• वोल्टेज रैगुलेटर और उत्तेजक ट्रांसफार्मर के कनेक्शन केबल
• उत्तेजक ट्रांसफार्मर के आउटपुट केबल
• सिस्टम ग्राउंडिंग केबल
• रिएक्टर के समानांतर केबल
• एचवी आउटपुट केबल ((रिएक्टर को विभाजित करने के लिए,विभाजक को परीक्षण वस्तु के लिए)
• एचवी माप केबल (वोल्टेज डिवाइडर के सिग्नल आउटपुट केबल)
• एक अंतिम परीक्षण रिपोर्ट, एक गुणवत्ता प्रमाण पत्र, एक उपयोगकर्ता मैनुअल और एक पैकिंग सूची की पेशकश की जाती है।

IX. वैकल्पिक मॉडल
