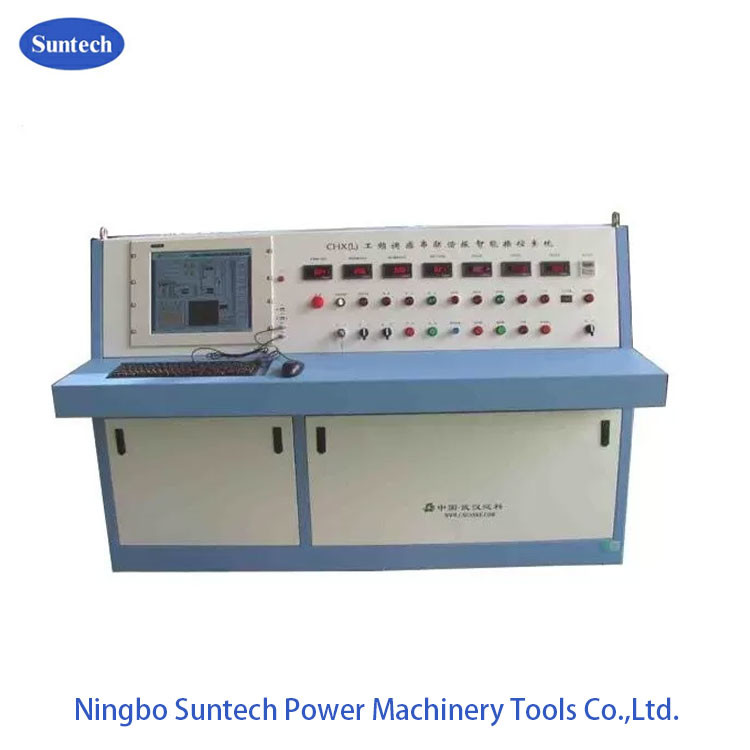

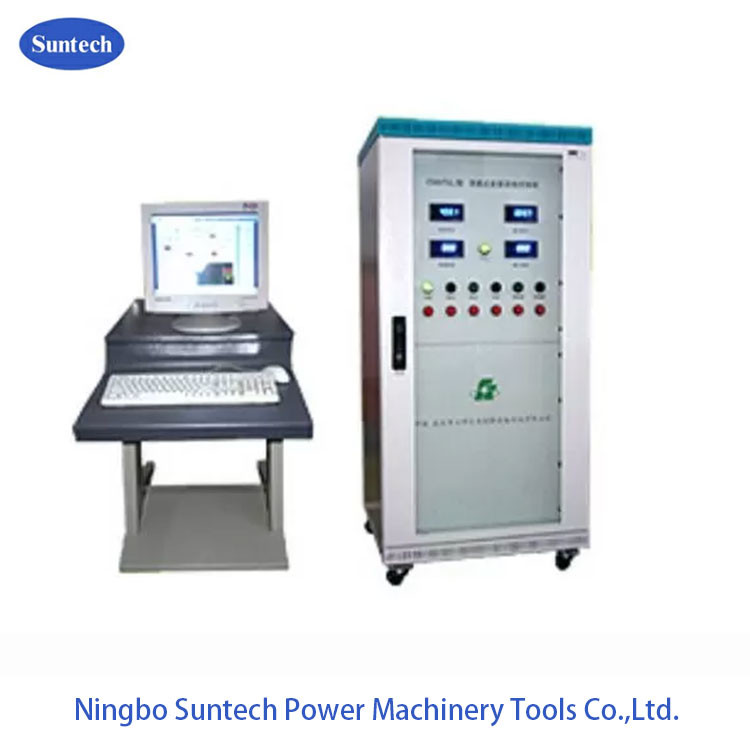

380V AC Resonant Test System पावर फ्रीक्वेंसी रेजोनेंट इंटेलिजेंट कंट्रोल यूनिट

V. सामान्य तकनीकी डेटाः

1. अनुनाद सर्किट का मोडः चर अनुनाद के साथ श्रृंखला अनुनाद
2. सिस्टम मॉडल: आदेश पर बनाया गया
3. इनपुट पावर सप्लाईः 380±10% ((एकल-चरण),50Hz/60Hz
4. नामित उत्पादन क्षमताः आदेश पर निर्मित
5. नामित आउटपुट वोल्टेजःआदेश पर निर्मित
6. नामित आउटपुट करंटः आदेश पर बनाया गया
7. रेग. आवृत्ति रेंजः 50/60Hz
8. आउटपुट अनुनाद वोल्टेज तरंगरूपः शुद्ध साइन तरंग
9. आउटपुट तरंग रूप का THD: ≤ 1%
10. इन्सुलेशन स्तरः 1.1 गुना से कम और 1 मिनट, सामान्य बनाए रखना
11. कार्य चक्रः 180 मिनट कम नामित वर्तमान कार्य स्थिति पर;
12. शोर स्तरः 65dB से अधिक नहीं
13. रिएक्टर संरचनाः तेल से विसर्जित लोहे के टैंक प्रकार,समायोज्य प्रेरण

VI. कार्यों का वर्णन

1. रिएक्टर के लोहे के कोर के अंतराल के लिए रिमोट कंट्रोल और संकेतक कार्यःरिएक्टर में अंतराल सेंसर स्थापित है, जो ऑपरेशन का मार्गदर्शन करने के लिए कंसोल पर सीधे लोहे के कोर के अंतराल को पढ़ता है।अंतर सीमित स्विच और संकेतक भी स्थापित कर रहे हैं.
2. जब प्रतिरोध समय समाप्त हो जाता है तो ऑटो स्टेप डाउन फ़ंक्शनःविथस्टैंडिंग टाइमिंग डिजिमैटिक टाइमर को अपनाता है। जब प्रतिरोध समय समाप्त हो जाता है, तो सिस्टम ऑटो स्टेप डाउन हो जाएगा।
3. शून्य स्थिति बंद, शून्य स्टार्ट स्टेप अप फ़ंक्शनःशून्य सीमित फ़ंक्शन के साथ। यदि वोल्टेज नियामक शून्य स्थिति में नहीं है, तो एचवी आउटपुट बटन बंद नहीं किया जा सकता है,शून्य से सिस्टम को सुनिश्चित करना.
4. ओवर करंट प्रोटेक्शनःसिस्टम ओवर करंट रिले के साथ है, जो उच्च एंटी इंटरफेशन, तेज कार्रवाई, ओवर करंट क्षति के खिलाफ सुरक्षा परीक्षण वस्तु है।
5. ओवर वोल्टेज और टेस्ट ऑब्जेक्ट फ्लैश-ओवर सुरक्षा कार्यःयह प्रणाली इलेक्ट्रॉनिक ओवर वोल्टेज और फ्लैश-ओवर सुरक्षा बोर्ड को लेती है, परीक्षण ऑब्जेक्ट को ओवर वोल्टेज और फ्लैश-ओवर से बचाती है।यह तेज है, स्थिर और विश्वसनीय, अस्थिरता को दूर करने, बड़े भेदभाव और गोला-घाट सुरक्षा वोल्टेज के असुविधाजनक समायोजन। ओवर वोल्टेज सुरक्षा की सेटिंग मैनुअल समायोजन है,डिजिटल डिस्प्ले, जो प्रत्यक्ष, सुविधाजनक और सटीक है। फ्लैश-ओवर सुरक्षा डिस्चार्जिंग सिग्नल गिरने की देरी के दुर्घटना विचलन का नमूना लेता है, इसकी तुलना मूल सिग्नल के साथ करता है और निर्धारित करता है।यह उच्च सटीकता का है, दुर्घटना विलंब के बढ़ते विचलन द्वारा संभव गलती आंदोलन से बचने.
6. परीक्षण डेटा के लिए वास्तविक समय की निगरानी समारोहःयह एचवी साइड वोल्टेज, वर्तमान और एलवी साइड वोल्टेज, वर्तमान की निगरानी करने में सक्षम है, जो परीक्षण की स्थिति को अधिक प्रत्यक्ष रूप से देख रहा है।
7. सर्किट के अनुनाद और लॉक फ़ंक्शन का डिजिटल प्रदर्शन जब यह अनुनाद और कदम नहीं है:
8. यह सीधे शक्ति कारक द्वारा प्रणाली के अनुनाद स्थिति प्रदर्शित कर सकते हैं. अगर प्रणाली अनुनाद बिंदु पर नहीं है, यह कदम करने के लिए बंद बटन दबाया जाना चाहिए. जब प्रणाली अनुनाद के लिए समायोजित किया जाता है,बंद करने के बटन को छोड़ दें, कदम ऊपर/नीचे बटन पर क्लिक करें कदम ऊपर या कदम नीचे करने के लिए।
9. आपातकालीन स्टॉपः
