परिवर्तनीय आवृत्ति प्रतिध्वनि प्रतिरोध वोल्टेज परीक्षण सेट, यूएचवी सबस्टेशन या जीआईएस के लिए उच्च वोल्टेज परीक्षण सेट
I. आवेदन
This series of test system mainly aims at AC voltage withstand test of primary equipment of large capacitor and high voltage and can also satisfy field AC voltage withstand test of sorts of capacitance apparatusएचवी परीक्षण रिएक्टरों में संयुक्त श्रृंखला-समानांतर पैटर्न का उपयोग किया जाता है जो न केवल एचवी ट्रांसफार्मर, जीआईएस, एसएफ 6 ब्रेकर्स के वोल्टेज प्रतिरोध की आवश्यकताओं को पूरा करते हैं,पारस्परिक प्रेरण और बुशिंग, लेकिन लंबी दूरी के XLPE केबलों की भी।विद्युत आपूर्ति प्रणाली की मरम्मत और विद्युत ऊर्जा इंजीनियर निर्माण इकाइयों के लिए एक वांछित वोल्टेज का सामना करने के लिए परीक्षण उपकरण होने के लिए व्यापक परीक्षणों की संगतता के साथ।

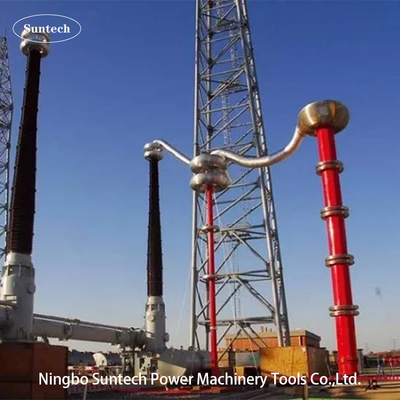

उपरोक्त चित्र शंघाई जिंडोंगनान सबस्टेशन में परीक्षण क्षेत्र पर 5000KVA/1000KV की चर श्रृंखला अनुनाद परीक्षण प्रणाली के लिए है, एचवी का परीक्षण
घरेलू क्षेत्र में 1000 केवी वर्ग की यूएचवी लाइन का जीआईएस।
लागू वस्तुएं
- 110KV,220KV,500KV वर्ग के लंबी दूरी के XLPE केबल
- एचवी जीआईएस या जीआईएल, एचवी युग्मन कैपेसिटर, कैपेसिटर वोल्टेज ट्रांसफार्मर 1000 केवी वर्ग से अधिक नहीं
- संधारित्र (परीक्षण आवृत्ति प्रतिज्ञाओं में 45 65 हर्ट्ज में) की स्थापना
II. मुख्य घटकः (उदाहरण के लिए 4000KVA/1000KV परीक्षण प्रणाली)
| एस एन | घटकों का नाम | प्रकार और विनिर्देश | Qty. | प्रत्येक वजन | प्रत्येक आयाम |
| 1 | परिवर्तनीय आवृत्ति शक्ति | FKVF-200kW/380V | 1 टुकड़ा | 180 किलो | 750*700*1000 मिमी |
| 2 | उत्तेजना ट्रांसफार्मर | CQSB(J) -200kVA | 1 टुकड़ा | 1800 किलो | 650*650*800 मिमी |
| 3 | एचवी अनुनाद परीक्षण रिएक्टर | CHX ((kf) -800kVA/200kV | 5 टुकड़े | 2800 किलोग्राम | D1200*H1250 मिमी |
| 4 | क्षमता विभाजक | TRF-1000kV/1000pF | 1 सेट | 550 किलो | D350*H7600 मिमी |
| 5 | विशेष परीक्षण सहायक उपकरण | 1 सेट |
नोटः1लोड कैपेसिटेंटर वैकल्पिक हो सकता है जब छोटे लोड लाइन tesing या परीक्षण आवृत्ति को नियंत्रित करने के लिए एनालॉग लोड की जरूरत है।
2परीक्षण रिएक्टर को प्रत्येक टुकड़े के लिए 150KV, 200KV, 250KV, 300KV, 350KV, 400KV का उत्पादन किया जा सकता है।प्रत्येक एचवी रिएक्टर का नामित करंट इस सीरियल सेट में 1~15A वैकल्पिक हो सकता है,
3एचवी डम्पिंग इंडक्टेंसी उच्च आवृत्ति हार्मोनिक्स को दबाने और परीक्षण वस्तु फ्लैशओवर से उत्पन्न ओवरवोल्टेज का विरोध करने के लिए वैकल्पिक हो सकती है, विशेष रूप से ईएचवी या यूएचवी परीक्षण सेट में।
III. परीक्षण सिद्धांत:
VF: चर आवृत्ति बिजली स्रोत T: उत्तेजना ट्रांसफार्मर
L: परीक्षण रिएक्टर Cx: परीक्षण उपकरण MOA1: बिजली रोधी
C1,C2: वोल्टेज डिवाइडर ((C1 उच्च वोल्टेज हाथ है,C2 कम वोल्टेज हाथ है)
IV. सामान्य तकनीकी डेटाः
V. तकनीकी विशेषता और लाभ
VI. मुख्य माप और नियंत्रण सॉफ्टवेयर पैनल के रूप में निम्नानुसार:
VII.उपकरण
VIII. अन्य विशिष्ट मॉडल
1 123KV ~ 300KV वर्ग के जीआईएस के लिए साइट पर एसी हाइपो परीक्षण
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता |
आवेदन (45 हर्ट्ज से शुरू) |
| CHX-400KVA/200KV,400KV | 200 केवी*2 | 2A@200KV | 400 केवीए | 123 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 1A@400KV | 300 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| CHX-800KVA/200KV,400KV | 200 केवी*2 | 4A@200KV | 800 केवीए | 123 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 2A@400KV | 300 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| CHX-1000KVA/200KV,400KV | 200 केवी*2 | 5A@200KV | 1000 केवीए | 123 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 2.5A@400KV | 300 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| CHX-2000KVA/200KV,400KV | 200 केवी*2 | 10A@200KV | 2000 केवीए | 123 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 5A@400KV | 300 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
2145KV ~ 362KV वर्ग के जीआईएस के लिए साइट पर एसी हाइपो परीक्षण
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता |
आवेदन (45 हर्ट्ज से शुरू) |
| CHX-500KVA/250KV,500KV | 250 केवी*2 | 2A@250KV | 500 केवीए | 145 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 1A@500KV | 362 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| CHX-1000KVA/250KV,500KV | 250 केवी*2 | 4A@250KV | 1000 केवीए | 145 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 2A@500KV | 362 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| CHX-2000KVA/250KV,500KV | 250 केवी*2 | 8A@250KV | 2000 केवीए | 145 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 4A@500KV | 362 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| CHX-3000KVA/250KV,500KV | 250 केवी*2 | 12A@250KV | 3000 केवीए | 145 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 6A@500KV | 362 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
3 के लिए170 केवी ~ 550 केवी वर्ग जीआईएस ऑनसाइट एसी हाइपो परीक्षण
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता |
आवेदन (45 हर्ट्ज से शुरू) |
| CHX-1200KVA/300KV,600KV | 300 केवी*2 | 4A@300KV | 1200 केवीए | 170 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 2A@600KV | 550 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| CHX-1800KVA/300KV,600KV | 300 केवी*2 | 6A@300KV | 1800 केवीए | 170 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 3A@600KV | 550 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| CHX-2400KVA/300KV,600KV | 300 केवी*2 | 8A@300KV | 2400 केवीए | 170 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 4A@600KV | 550 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| CHX-3600KVA/300KV,600KV | 300 केवी*2 | 12A@300KV | 3600 केवीए | 170 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 6A@600KV | 550 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| CHX-4800KVA/300KV,600KV | 300 केवी*2 | 16A@300KV | 4800 केवीए | 170 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 8A@600KV | 550 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
4 के लिए123KV ~ 800KV वर्ग जीआईएस ऑनसाइट एसी हाइपो परीक्षण
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता |
आवेदन (45 हर्ट्ज से शुरू) |
| CHX-2400KVA/200KV×4 | 800 केवी | 12A@200KV | 2400 केवीए | 123 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 6A@400KV | 300 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| 3A@600KV | 550 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| 3A@800KV | 800 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| CHX-3600KVA/200KV×4 | 800 केवी | 13A@200KV | 3600 केवीए | 123 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 9A@400KV | 300 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| 4.5A@600KV | 550 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| 4.5A@800KV | 800 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| CHX-4800KVA/200KV×4 | 800 केवी | 24A@200KV | 4800 केवीए | 123 केवी और उससे कम वर्ग के जीआईएस के लिए |
| 12A@400KV | 300 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| 6A@600KV | 550 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| 6A@800KV | 800 केवी और उससे कम वर्ग के जीआईएस के लिए | |||
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
IX. एचवी जीआईएस के लिए IEC 62271-203:2011 से साइट पर इन्सुलेशन परीक्षण मानक तालिका
