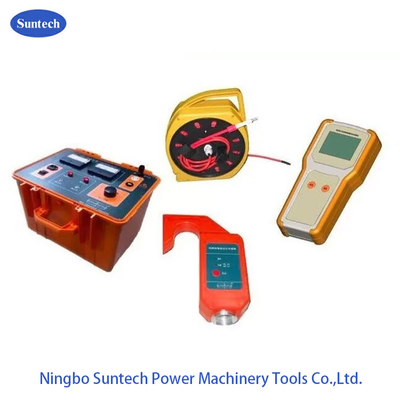

टिकाऊ उच्च वोल्टेज माप उपकरण, केबल दोष स्थान उपकरण

भूमिगत केबल पहचानकर्ता ट्रैकिंग परीक्षक, भूमिगत पाइप और केबल स्थान परीक्षक

I. आवेदन और विवरण

1. छोटे वर्तमान तटस्थ ग्राउंडिंग वितरण बिजली प्रणाली पर लागू होता है.

2. हेड लाइन के ऊपर धातु ग्राउंडिंग दोष, आर्क ग्राउंडिंग दोष, प्रतिरोध ग्राउंडिंग दोष आदि का पता लगाने के लिए प्रयोग किया जाता है।

3. टूटी हुई लाइन के लिए काम करने योग्य, शाखा लाइन के लिए आवेदन करें

4. कंडेनसर प्रभाव से बचने के लिए अल्ट्रालो आवृत्ति संकेत. उच्च प्रतिरोधक दोष खोजने के लिए आसान

5. उच्च वोल्टेज संकेत द्वारा गलती को फिर से बनाना, का पता लगाने के लिए आसान

6. ब्लैक और शॉर्ट सर्किट फ़ंक्शन द्वारा सुरक्षित ट्रांसमीटर

7. उच्च संवेदनशील सेंसर, खुला डिजाइन और लाइन पर लटका करने के लिए आसान

8वायरलेस संचरण, सुरक्षित और विश्वसनीय

9. लचीला बिजली की आपूर्ति. ट्रांसमीटर उपयोगिता शक्ति और विद्युत जनरेटर द्वारा काम कर रहा है. सेंसर और रिसीवर सूखी बैटरी द्वारा हैं

10हल्का और ले जाने में आसान

11. रिसीवर में बड़ा एलसीडी डिस्प्ले इंटरफेस है जो वर्तमान तरंग रूप और वर्तमान मूल्य दिखा सकता है

II. तकनीकी डेटा

1स्थान की सटीकता:0.2 मीटर

2ट्रांसमीटर का विनिर्देश:
ओपन सर्किट वोल्टेजः 0 ~ 28kV के लिए वैध मूल तरंग
शॉर्ट सर्किट करंटः मूल तरंग 0~35mA ((इंपलस डीसी, शिखर मूल्य 100mA)
आउटपुट आवृत्ति:1Hz

3रिसीवर और ट्रांसमीटर के बीच संचार दूरीः≥30m

4ट्रांसमीटर शक्तिः AC 220V,या विद्युत जनरेटर

5प्रेषक शक्तिः अधिकतम 900 वाट

6सेंसर आपूर्ति शक्तिः तीन एएए क्षारीय बैटरी

7रिसीवर बिजली की आपूर्तिः पांच एए क्षारीय बैटरी

8आयामः ट्रांसमीटर 455mmx355mmx310mm
सेंसर 180mmx100mmx35mm
रिसीवर 205mmx200mmx35mm

9. वजनः ट्रांसमीटर 15kg
सेंसर 0.45kg
रिसीवर 0.45kg

10काम करने की स्थितिः

तापमान -10°C-40°C

आर्द्रता 5-90%

ऊंचाई ≤4500 मीटर

III. तकनीकी लाभ

1. एकल-चरण से पृथ्वी दोष का पता लगाने का अच्छा समाधान
2. हेडलाइन छोटे वर्तमान ग्राउंडिंग बिजली प्रणाली के लिए लागू होता है।
3. पृथ्वी गलती का पता लगाने के लिए उपयोग करें जब लाइन टूट जब एकल चरण ग्राउंडिंग गलती हो
