भूमिगत केबल पहचानकर्ता ट्रैकिंग परीक्षक, केबल दोष परीक्षण सेट, केबल ट्रैकिंग परीक्षक
I. आवेदन

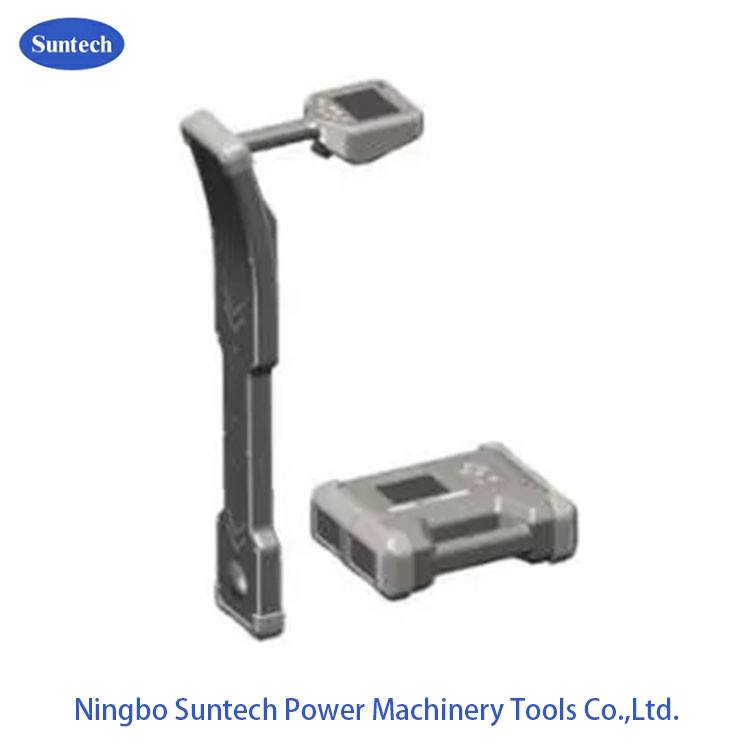

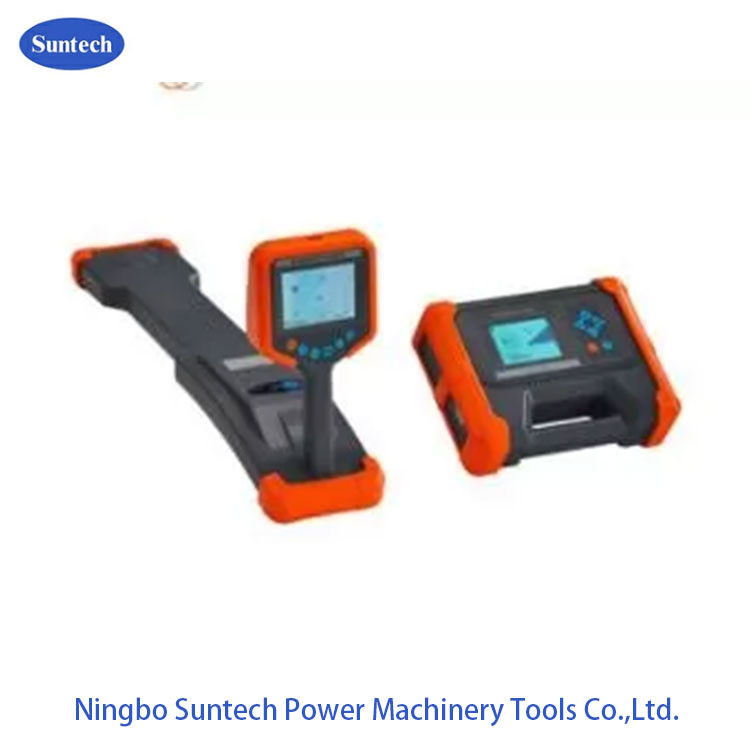

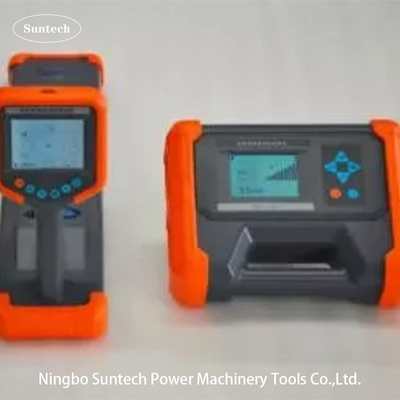

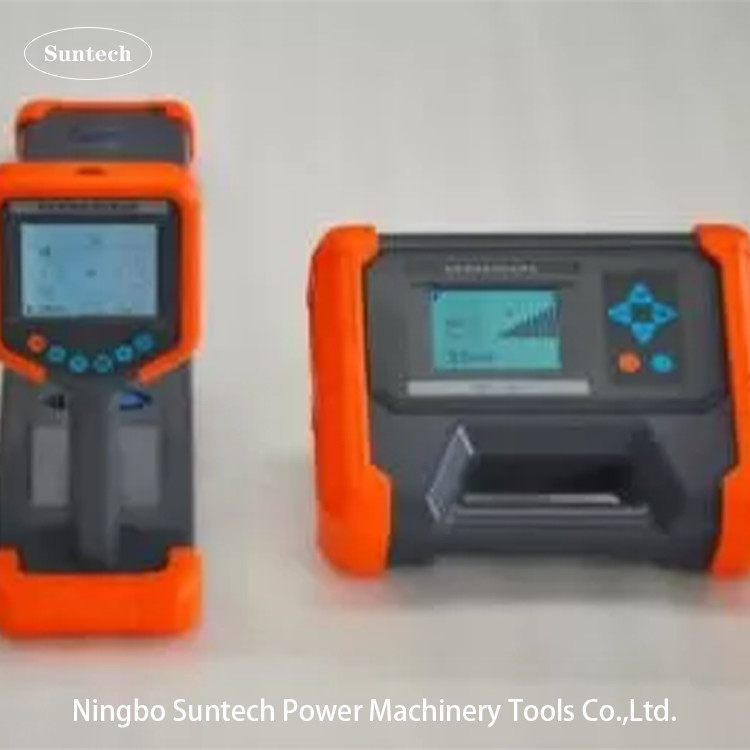

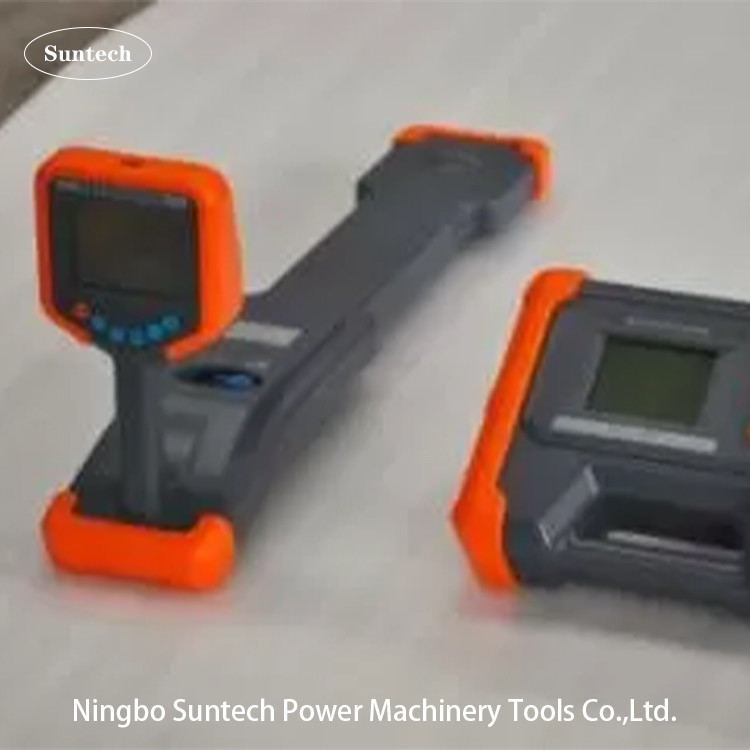

CTT1000 केबल ट्रैकिंग परीक्षक एक उच्च प्रदर्शन भूमिगत धातु पाइपलाइन का पता लगाने प्रणाली संकेत ट्रांसमीटर और रिसीवर से बना है। यह पथ का पता लगाने के लिए इस्तेमाल किया जा सकता है,पाइपलाइन सर्वेक्षण और धातु पाइपलाइनों और भूमिगत केबलों की गहराई मापयह विभिन्न प्रकार के चयनित सामानों के साथ विशिष्टता पहचान, साथ ही पाइप इन्सुलेशन क्षति और कुछ प्रकार के केबल दोषों की खोज कर सकता है।
II. विशेषता
कम्पास डिस्प्लेः पाइपलाइन स्थान और बाएं और दाएं दिशाओं को सहज रूप से प्रदर्शित करता है।
सही और गलत संकेतों का पता लगाना: वर्तमान दिशा माप, सही त्रुटि संकेतों का पता लगाना, लाइन हस्तक्षेप (कुछ आवृत्तियों) को समाप्त करना।
गहराई और वर्तमान माप, संकेत शक्ति ऐतिहासिक वक्र प्रदर्शित कर सकते हैं।
पूरी तरह से डिजिटल उच्च परिशुद्धता नमूना प्रसंस्करणः स्थिर और विश्वसनीय, अति उच्च संवेदनशीलता, मजबूत विरोधी हस्तक्षेप क्षमता,पूरी तरह से आसन्न चल केबलों और पाइपलाइनों की शक्ति आवृत्ति और सामंजस्य हस्तक्षेप को दबा सकते हैं.
चल रहे केबल का पता लगाना: उच्च प्रदर्शन वाले ट्रांसमिशन क्लैंप, चल रहे केबल के लिए अधिकतम युग्मन आउटपुट संकेत।
केबल/पिपलाइन पहचानः लचीले क्लैंप (वैकल्पिक) उपयोग में आसान हैं और पहचान परिणाम स्पष्ट रूप से देते हैं; स्टेथोस्कोप (वैकल्पिक) का उपयोग किया जा सकता है जब क्लैंप का उपयोग करना सुविधाजनक नहीं है।
ग्राउंड फॉल्ट का पता लगानाः एचवी बूस्टर (वैकल्पिक) अधिकतम आउटपुट वोल्टेज को 1000V तक बढ़ाता है, पाइपलाइन के ग्राउंड इन्सुलेशन ब्रेक पॉइंट का पता लगाने के लिए ए फ्रेम (वैकल्पिक) का उपयोग करता है,शून्य को समायोजित करने की आवश्यकता नहीं हैतीर दोष बिंदु की दिशा दर्शाता है।
कई पता लगाने की आवृत्तियाँः सक्रिय पता लगाने और निष्क्रिय पता लगाने।
ट्रांसमीटर के सिग्नल आउटपुट की विविधताः प्रत्यक्ष कनेक्शन आउटपुट, क्लैंप युग्मन आउटपुट, विकिरण प्रेरण।
ट्रांसमीटर का उच्च आउटपुट पावर, कई आउटपुट समायोज्य, स्वचालित प्रतिबाधा मिलान और सुरक्षा।
निर्मित बड़ी क्षमता वाली लिथियम आयन बैटरी समूह,
मजबूत मामला, हल्का और पोर्टेबल।
III. तकनीकी पैरामीटर
ट्रांसमीटर
आउटपुट मोडः प्रत्यक्ष कनेक्शन आउटपुट, विकिरण प्रेरण, क्लैंप युग्मन आउटपुट ((वैकल्पिक), दोष का पता लगाने वाला एचवी बूस्टर ((वैकल्पिक) ।
आउटपुट आवृत्तिः 640 हर्ट्ज (संयुक्त आवृत्ति), 1280 हर्ट्ज (संयुक्त आवृत्ति), 10 kHz, 33 kHz, 82 kHz, 197 kHz।
आउटपुट शक्तिः अधिकतम 10W, 10 गियर समायोज्य, स्वचालित प्रतिबाधा मिलान।
प्रत्यक्ष कनेक्शन आउटपुट वोल्टेजः अधिकतम 150Vpp.
अतिभार और शॉर्ट सर्किट सुरक्षा।
मानव-मशीन इंटरफ़ेसः 320 x 240 डॉट मैट्रिक्स एलसीडी डिस्प्ले।
अंतर्निहित बैटरी: 4 खंड 18650 लिथियम आयन बैटरी, नाममात्र 7.4V, 6.8Ah।
रिसीवर
इनपुट मोडः अंतर्निहित रिसीविंग कॉइल, लचीला क्लैंप-ऑन सीटी ((वैकल्पिक), स्टेथोस्कोप ((वैकल्पिक), ए प्रकार की गलती का पता लगाने वाली डिवाइस ((वैकल्पिक) ।
प्राप्त करने की आवृत्तिःपाइपों के लिए सक्रिय पता लगाने की आवृत्तिः 640 हर्ट्ज, 1280 हर्ट्ज, 10 हर्ट्ज, 33 हर्ट्ज, 82 हर्ट्ज, 197 हर्ट्ज;पावर आवृत्ति निष्क्रिय पता लगाने की आवृत्तिः 50 हर्ट्ज/60 हर्ट्ज और 250 हर्ट्ज/300 हर्ट्ज (उपयोगकर्ता विन्यस्त) ।आरएफ निष्क्रिय पता लगाने की आवृत्ति: मध्य आवृत्ति क्रमशः 10kHz, 33kHz, 82kHz है।
पाइप डिटेक्शन मोडः चौड़ी चोटी विधि, संकीर्ण चोटी विधि, ध्वनि घाटी विधि।
केबल पहचान मोडः लचीली क्लैंप-ऑन सीटी ((वैकल्पिक) स्वचालित पहचान और वर्तमान माप, स्टेथोस्कोप ((वैकल्पिक) पहचान।
320*240 एलसीडी डिस्प्ले, सिग्नल आयाम, बाएं/दाएं दिशा, सही/गलत संकेत, सिग्नल की ताकत, गहराई, वर्तमान और परिणाम की इतिहास वक्र दिखाता है।
अंतर्निहित बैटरी, 2 खंड 18650 लिथियम आयन बैटरी, 7.4V, 3.4Ah रेटेड।
अन्य
आयाम: ट्रांसमीटर 280*220*90 मिमी रिसीवर 680*277*120 मिमी
वजनः ट्रांसमीटर 2.3 किलो रिसीवर 2.0 किलो।
चार्जर: AC100-240V इनपुट, 50/60Hz, आउटपुट DC 8.4V,2A/3A।
काम करने की स्थितिः तापमान -10-40°C, आर्द्रता 5-90% आरएच, ऊंचाई <4500m.
IV. मानक सामान
| नहीं. | नाम | चित्र और निर्देश | Qty. |
| 1 | ट्रांसमीटर आउटपुट कनेक्शन केबल | 1 | |
| 2 | ग्राउंडिंग ड्रिल | 2 | |
| 3 | ग्राउंडिंग एक्सटेंशन लाइन | 1 | |
| 4 | चार्जर | टी मानक, ट्रांसमीटर और रिसीवर को अलग से चार्ज किया जाना चाहिए | 2 |
V. वैकल्पिक सामान (आदेश देते समय निर्दिष्ट करें)
| नहीं. | नाम | चित्र और निर्देश |
| 1 | रिसीवर सामान के लिए कनेक्टिंग केबल। | नीला 6-कोर प्लग |
| 2 | ट्रांसमीटर सामान के लिए कनेक्टिंग केबल। | लाल 5-कोर प्लग |
| 3 | ट्रांसमीटर के लिए क्लैंप-ऑन सीटी | |
| 4 | रिसीवर के लिए लचीला सीटी | |
| 5 | एक फ्रेम | |
| 6 | दोष का पता लगाने के लिए एचवी बूस्टर | |
| 7 | लघु स्टेथोस्कोप | |
| 8 | लम्बा तना स्टेथोस्कोप | |
| 9 | लम्बे तने के स्टेथोस्कोप के लिए पता लगाने की छड़ी |
