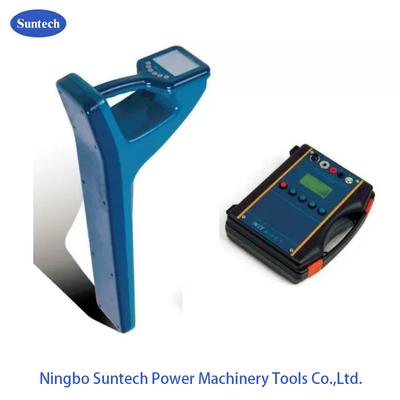

भूमिगत केबल पहचानकर्ता ट्रैकिंग परीक्षक, भूमिगत पाइप और केबल स्थान परीक्षक
I. आवेदन
1इसका उपयोग सभी प्रकार के धातु पाइपों के निशान और गहराई का पता लगाने के लिए किया जाता है,
2सही/गलत संकेतः परिणाम को सीधे दिखाने के लिए पेटेंट क्लैंप डिटेक्शन
3. आसान ग्राउंडिंग दोष का पता लगाना
4स्वचालित गहराई और वर्तमान का पता लगाने।
5ऐतिहासिक वक्र रिकॉर्ड, परिवर्तनों को सीधे दिखाएं।
6उत्कृष्ट विरोधी हस्तक्षेप क्षमता
7उच्च शक्ति आउटपुट. अधिकतम 10W, चार ग्रेड, आसान संचालित,
8स्वचालित प्रतिबाधा मिलान और सुरक्षा
9- लचीली बिजली की आपूर्तिः कार में आंतरिक बैटरी,AC220V या सिगार की लाइटर (12V)
II. तकनीकी डेटा
रिसीवर भाग
1. इनपुट मोडःक्लैम्प इनपुट,आंतरिक रिसीविंग लूप,1k मिनी सेंसर,8k मिनी सेंसर,एक फ्रेम समर्थन
2प्राप्त करने की आवृत्ति: 500 हर्ट्ज, 1 kHz, 8 kHz, 33 kHz, 66 kHz, 93 kHz, शक्ति आवृत्ति, रेडियो आवृत्ति, दोष पता लगाने की आवृत्ति
3पाइप डिटेक्शन मोडः इंटेलिजेंट पीक विधि (वाइड): सक्रिय डिटेक्शन के लिए उपयुक्त।
पीक विधि: निष्क्रिय पता लगाने के लिए उपयुक्त। संकीर्ण विधि। शून्य विधि।
4केबल पहचान मोडः क्लैंप बुद्धिमान पहचान मिनी सेंसर पहचान
5एचएमआईः 320x240 डॉट्स एलसीडी।
6. आंतरिक बैटरी:लिथियम सेल बैटरी, 14.8V,7Ah
7फ्रेम के आयाम: 700 मिमी*270 मिमी*120 मिमी
8वजन:3मुख्य इकाई के लिए.5 किलोग्राम
ट्रांसमीटर का भाग
1. आउटपुट मोडःप्रत्यक्ष कनेक्शन आउटपुट,क्लैम्प युग्मन आउटपुट,रेडिएशन आउटपुट
2. आउटपुट आवृत्तिः500Hz,1kHz,8kHz,33kHz,66kHz, दोष का पता लगाने की आवृत्ति
3आउटपुट पावरः अधिकतम 10W, चार हजार
4. आउटपुट वोल्टेजः अधिकतम 150v
5प्रतिबाधा मिलान और सुरक्षाःस्वचालित
6. एचएमआई:128*64 डॉट्स एलसीडी
7आंतरिक बैटरीः लिथियम सेल बैटरी,14.8v,7ah
8. बाहरी आपूर्ति शक्तिःकार पावर वोल्टेज 12VDC
9. आयामःमुख्य इकाई का आकार 275*220*100 मिमी
10. वजनःमुख्य इकाई वजन 2.4 किलोग्राम
