लाइव केबल पहचान परीक्षक, केबल पहचानकर्ता, उच्च वोल्टेज केबल चरण अनुक्रम पहचानकर्ता
I. उत्पाद का परिचय
एफकेएसबी-2000 लाइव केबल पहचान परीक्षक का उपयोग पावर केबल की स्थापना, माइग्रेशन, रखरखाव और दोष हैंडलिंग के दौरान केबलों के बंडल में एक विशिष्ट केबल की पहचान करने के लिए किया जाता है।इसमें सटीकता की विशेषताएं हैं।, तेज, सरल संचालन और व्यापक अनुप्रयोग रेंज। यह केबल निर्माण और रखरखाव कार्य के लिए एक अपरिहार्य परीक्षण उपकरण है।
II. उत्पाद सिद्धांत
उपकरण में एक केबल पहचान ट्रांसमीटर, एक केबल पहचान रिसीवर, एक प्रेषक और एक रिसीवर कैलिपर और एक आउटपुट सिग्नल कनेक्शन लाइन होती है।इसमें उच्च शक्ति वाले वर्तमान पल्स आउटपुट हैं; साइट पर प्राप्त सिग्नल सुविधाओं स्पष्ट, प्रकाश और लचीला, उच्च संवेदनशीलता, प्रभावी रूप से साइट पर शक्ति आवृत्ति हस्तक्षेप को दबा सकते हैं; सटीक और तेजी से निर्णय; विश्वसनीय सुरक्षा सर्किट,आउटपुट शॉर्ट सर्किट का डर नहीं है; बड़े जबड़े ф150 विभिन्न क्रॉस-सेक्शन क्षेत्रों के लिए उपयुक्त पावर केबल; आंतरिक उच्च शक्ति अलगाव ट्रांसफार्मर,ऑपरेटर के पास बिजली का सीधा संपर्क नहीं हैजब केबल की पहचान की जाती है, तो केबल के दोनों छोरों को बिजली वितरण उपकरण से डिस्कनेक्ट करना आवश्यक नहीं है।केबल को ऑनलाइन पहचाना जा सकता है जबकि केबल लाइव है, जो पहचान की दक्षता में सुधार करता है और बिजली की कटौती के प्रत्यक्ष और अप्रत्यक्ष प्रभावों को बहुत कम करता है।
एफकेएसबी-2000 लाइव केबल पहचान उपकरण का ट्रांसमीटर और रिसीवर संचार के क्षेत्र में व्यापक रूप से उपयोग की जाने वाली एकल-चिप कोडिंग और डिकोडिंग तकनीक और पीएसके तकनीक को अपनाता है।एक चरण-कोडेड सिग्नल जिसका औसत मान 0 है, प्रेषक कैलिपर पर प्रेषित किया जाता है, और रिसीवर में सिंगल-चिप रिसीवर हार्डवेयर और सॉफ्टवेयर के माध्यम से प्राप्त सिग्नल को फ़िल्टर करता है, और फिर चरण पहचान करता है।केबल के अंत के लिए कैलिपर और प्राप्त कैलिपर उत्सर्जित करता है कि तीर इंगितजब रिसीवर कैलिपर एक केबल को क्लैंप करता है, तो रिसीवर एम्पमीटर एक श्रव्य और दृश्य संकेत के साथ दाईं ओर झुका हुआ होता है। जब अन्य केबलों को क्लैंप किया जाता है, तो एम्पमीटर बाईं ओर झुका होता है,और वर्तमान दिशा पहचान केबल की वर्तमान दिशा के विपरीत है, और कोई ध्वनि और प्रकाश संकेत नहीं है। यह पहचाने गए लक्ष्य केबल की क्षमता का प्रतीक है। कई केबलों से पहचाने गए केबल की स्पष्ट पहचान करना आसान है।इसके अतिरिक्त, चूंकि पहचानी गई केबल पर सिग्नल करंट की तीव्रता एक ही है, इसलिए रिसीविंग क्लिपर को केबल के साथ एक ही विद्युत चुम्बकीय संकेत की तीव्रता प्राप्त होती है,और पहचानी गई केबल पहचानी गई केबल की लंबाई से सीमित नहीं है.
III. विशेषताएं
1. चार्जिंग पहचान और गैर-विद्युत पहचान समारोह को एक में जोड़ें। यह न केवल बंद केबल की पहचान और निर्णय के लिए उपयुक्त है,लेकिन यह भी बिंदु के साथ केबल की पहचान और निर्णय के लिए उपयुक्त हैऑपरेशन बेहद सरल और उपयोग करने में सुविधाजनक है।
2. केबल पहचानकर्ता पारंपरिक पहचानकर्ता से अलग है. यह zui की नई संचार प्रौद्योगिकी का उपयोग करता है.ट्रांसमीटर सिंगल-चिप तकनीक का उपयोग करता है संचालित सिग्नल को एन्कोड और पावर करने के लिए, और केबल के लिए संकेत जोड़ता है. रिसीवर में रिसीवर संकेत प्राप्त करता है. चरण कोडित संकेत डिकोडिंग और चरण पहचान.लक्ष्य केबल को लक्ष्य केबल पर संकेत चरण की विशेषताओं की * विशेषता के आधार पर केबलों के एक बड़े बंडल से पहचाना जाता हैइसलिए, कार्य प्रदर्शन विश्वसनीय है, और अल्ट्रा लंबी केबल भी सटीक रूप से भेदभाव किया जा सकता है। यह एक हल्का, कॉम्पैक्ट, कॉम्पैक्ट और पोर्टेबल उपकरण है।सभी प्रकार के उच्च और निम्न वोल्टेज बिजली केबलों के लिए उपयुक्त.
IV. संरचना और कार्य

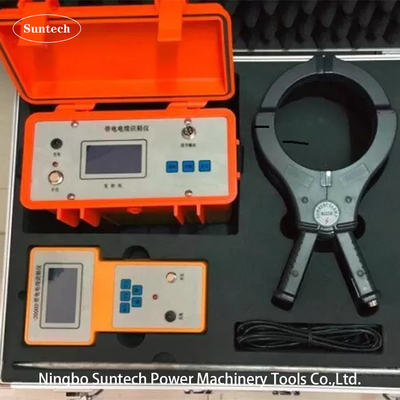

पहचानकर्ता मुख्य रूप से निम्नलिखित छह भागों से बना है।
1. सिग्नल ट्रांसमीटर: एक उच्च आवृत्ति विद्युत चुम्बकीय संकेत जो एक निश्चित मात्रा में शक्ति का उत्पादन करता है, जो पूर्व-परिभाषित पावर-आउट या लाइव केबल पर लगाया जाता है और केबल पर एक निरंतर धारा का उत्पादन करता है.
2सिग्नल रिसीवरः युग्मन क्लैंप द्वारा पता लगाया गया सिग्नल ग्रिड लंबाई, संख्या आकार और बजर के रूप में प्रदर्शित किया जाता है।ऑपरेटर प्राप्त संकेत की ताकत के आधार पर एक निर्णय लेता है.
3युग्मन टंग्स: विद्युत चुम्बकीय संकेतों को प्रसारित करने और प्राप्त करने के लिए उपयोग किया जाता है (प्रसारण टंग्स और प्राप्त करने वाले टंग्स का परस्पर उपयोग किया जाता है) ।
4चार्जर: सिग्नल ट्रांसमीटर और रिसीवर को चार्ज करने के लिए प्रयोग किया जाता है।
5प्रत्यक्ष कनेक्टेड सिग्नल लाइन: यह एक लाल और काली डबल क्लैंपिंग लाइन है, जिसका उपयोग बिजली की विफलता केबल की प्रत्यक्ष कनेक्शन पहचान के लिए किया जाता है।
6. युग्मन क्लिपर कनेक्शनः सिग्नल ट्रांसमीटर और रिसीवर के लिए युग्मन क्लिपर के लिए
V. मुख्य तकनीकी विशेषताएं
5.1 ट्रांसमीटर का भाग
1आउटपुट सिग्नलः चार आवृत्तियों के आउटपुट सिनोसाइडल एसी सिग्नल, अर्थात् निम्न आवृत्ति, मध्यवर्ती आवृत्ति, उच्च आवृत्ति और रेडियो आवृत्ति।
2आउटपुट पावरः निरंतर आउटपुट पावर, कम, मध्यम और उच्च तीन (अधिकतम 6 से कम नहीं)
3आउटपुट मोडः प्रत्यक्ष कनेक्शन विधि, युग्मन विधि।
4प्रतिबाधा प्रदर्शनः 25500 ओम के भीतर।
5लोड मिलानः स्वचालित मिलान।
6डिस्प्ले इंटरफेसः बड़े स्क्रीन एलसीडी चीनी, ग्राफिक डिस्प्ले, बैकलाइट के साथ।
7विद्युत स्रोतः मानक 1st 1.2V रिचार्जेबल बैटरी 6 सेक्शन, 500 बार चार्ज और डिस्चार्ज।
8स्टैंडबाय समय: 8 घंटे से अधिक, पावर प्रॉम्प्ट।
9अति ताप और अतिप्रवाह: स्वतः सुरक्षा।
10कार्य तापमानः -20 °C -50 °C
11वॉल्यूमः 265 × 125 × 210 मिमी
12वजनः 2 किलो
5.2 रिसीवर भाग
1प्राप्त आवृत्तिः पांच अलग-अलग आवृत्तियों के सिन्यूसोइडल एसी संकेत प्राप्त करना, अर्थात् निम्न आवृत्ति, मध्यवर्ती आवृत्ति, उच्च आवृत्ति, रेडियो आवृत्ति, 50 हर्ट्ज।
2. प्राप्त मोडः युग्मन क्लिपर.
3सिग्नल इंटरफेसः डिजिटल इंटरफेस, रास्टर की लंबाई और ध्वनि बफर
4डिस्प्ले इंटरफेसः बड़े स्क्रीन एलसीडी चीनी, ग्राफिक डिस्प्ले, बैकलाइट के साथ।
5लाभ नियंत्रणः मैनुअल समायोजन, गतिशील सीमा 000-100dB।
6. पता लगाने की लंबाई: केबल को सीधे जोड़ते समय, अधिकतम लंबाई 15 किमी है। केबल को जोड़ते समय, पहला युग्मन 3 किमी को माप सकता है, और युग्मन अनंत बार है।
7विद्युत स्रोतः मानक 5वीं 1.2 वी रिचार्जेबल बैटरी 6 सेक्शन, 500 बार चार्ज और डिस्चार्ज।
8स्टैंडबाय समय: 12 घंटे से अधिक, पावर प्रॉम्प्ट।
9अति ताप और अतिप्रवाह: स्वतः सुरक्षा।
10कार्य तापमान: -20° से -50° से.
11आयतनः 126 × 43 × 230 मिमी
12वजनः 1.0 किलो
