भूमिगत केबल डिटेक्टर, केबल शॉर्ट सर्किट दोष परीक्षक, उन्नत तार ट्रैसर
उत्पाद का परिचय
इलेक्ट्रिकल तकनीशियनों को अक्सर केबल या वायरिंग का पता लगाने की आवश्यकता होती है, और अक्सर यह निर्धारित करने की आवश्यकता होती है कि कौन सा फ्यूज कनेक्ट है।हीटिंग पाइप या भूमिगत केबलकेबल डिटेक्टर उपयोगकर्ता सहायता हो सकता है।

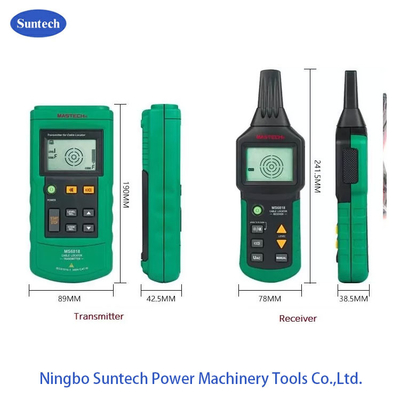

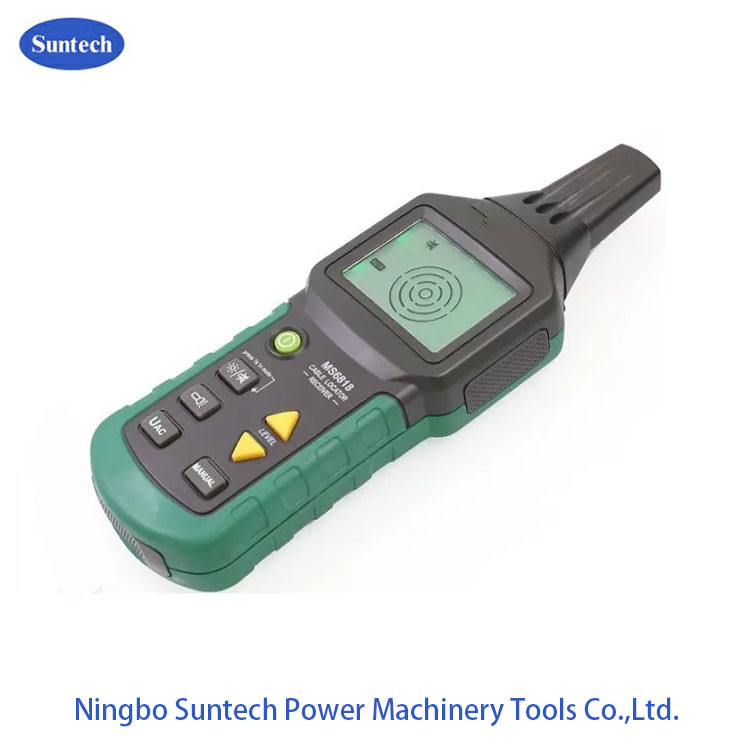

MS6818 परीक्षक में एक सिग्नल ट्रांसमीटर और एक रिसीवर होता है, जिसका व्यापक रूप से संचार केबलों, बिजली केबलों, धातु पाइपों और बहुत कुछ के निर्माण और रखरखाव में उपयोग किया जाता है।धारा और वोल्टेज के लिए केबल, विद्युत सर्किट, नलिकाओं, पानी और हीटिंग पाइपलाइनों, फ्यूज, स्विच सभी का पता लगाया जा सकता है। शॉर्ट सर्किट और विभिन्न लाइनों और केबल्स के अंतराल का पता लगाया जा सकता है। और भी बेहतर,पता लगाने के लिए न केवल भूमिगत बल्कि दीवारों और कंक्रीट में भी संभव है.
II. कार्य सिद्धांत

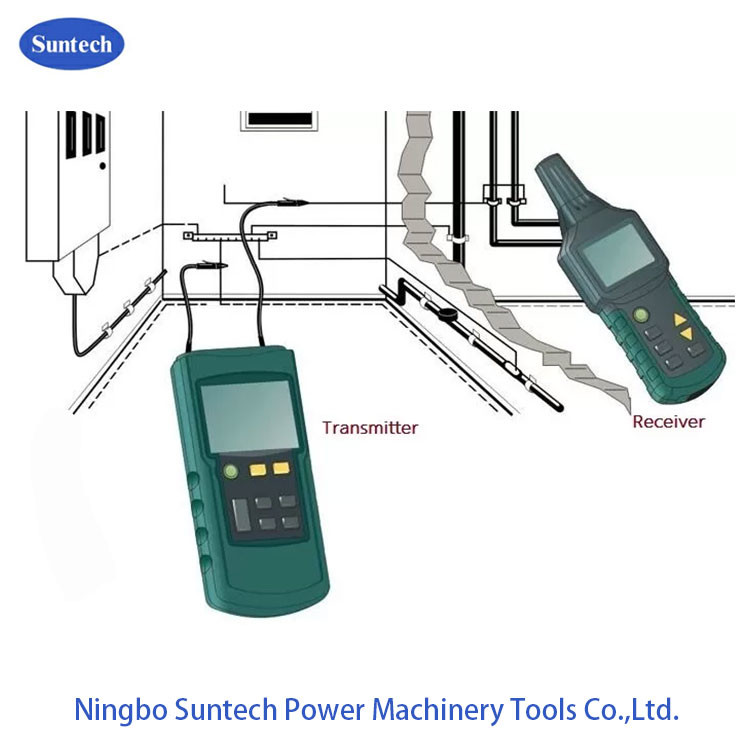

केबल डिटेक्टर में एक ट्रांसमीटर और एक रिसीवर होता है। ट्रांसमीटर संबंधित केबल को एक मॉड्यूलेटेड एसी वोल्टेज प्रदान करता है।रिसीवर एक कॉइल से सुसज्जित है , जब रिसीवर को संबंधित विद्युत कंडक्टर के निकट रखा जाता है, तो सिग्नल का प्रवाह कॉइल से होकर रिसीवर में प्रवेश करेगा।इस घटना को कॉइल पेनेट्रेटिंग भी कहा जाता है।. यह कॉइल में बहुत कम वोल्टेज का उत्पादन करेगा, रिसीवर इलेक्ट्रॉनिक सर्किट्री इस वोल्टेज की गणना करता है और इसे एलसीडी पर प्रदर्शित करता है। परीक्षक का प्रेषित संकेत डिजिटल रूप से एन्कोड किया जाता है।यह सुनिश्चित करता है कि सिग्नल प्राप्तकर्ता द्वारा स्पष्ट रूप से प्राप्त किया जा सकता है, क्षेत्र में किसी भी हस्तक्षेप से बचने के लिए, उदाहरण के लिए इलेक्ट्रॉनिक फ्लोरोसेंट लैंप, बालास्ट या कनवर्टर के कारण।
III. आवेदन
इस उपकरण का व्यापक रूप से संचार केबल निर्माण, बिजली केबल निर्माण, निर्माण पाइपलाइन निर्माण,विद्युत आपूर्ति सर्किट और विद्युत हीटिंग लाइनों के रखरखाव के साथ संचार केबल अग्रिम पंक्ति के निर्माण और रखरखाव कर्मियों के लिए एक अपरिहार्य उपकरण है.
IV. तकनीकी विशेषताएं
V. तकनीकी डेटा
| एस एन | तकनीकी सामग्री | डेटा |
| 1 | ट्रांसमीटर का वोल्टेज डिटेक्शन रेंज | 12V-400V (AC/DC) |
| 2 | ट्रांसमीटर का आउटपुट सिग्नल आवृत्ति | 125KHz |
| 3 | ट्रांसमीटर का वोल्टेज | अधिकतम 400V (AC/DC) |
| 4 | केबल परीक्षण रिसीवर की गहराई | 0-2,5 मीटर (दीवार/भूमिगत केबल) |
| 5 | रिसीवर की गहराई का पता लगाना | 0-0.4 मीटर |
| 6 | पर्यावरणीय परिस्थितियाँ: |
कार्य वातावरणः 0~40°C भंडारण तापमानः -20°C~60°C |
| 7 | सापेक्ष आर्द्रता | 80% से अधिक नहीं, कोई संघनक नहीं |
| 8 | परीक्षण वस्तु की लंबाई का पता लगाना | अधिकतम 2000 मीटर |

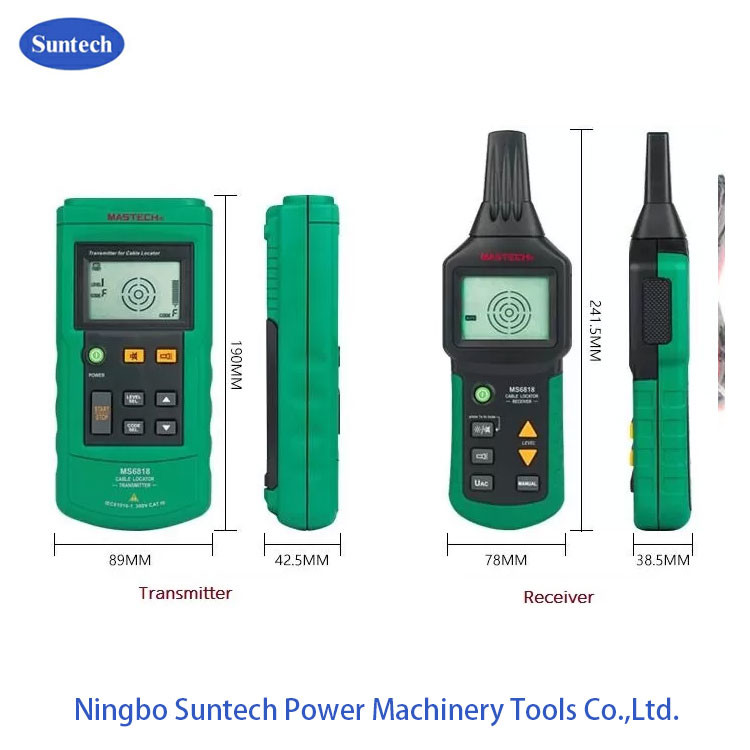

VI. मुख्य आपूर्ति सूची

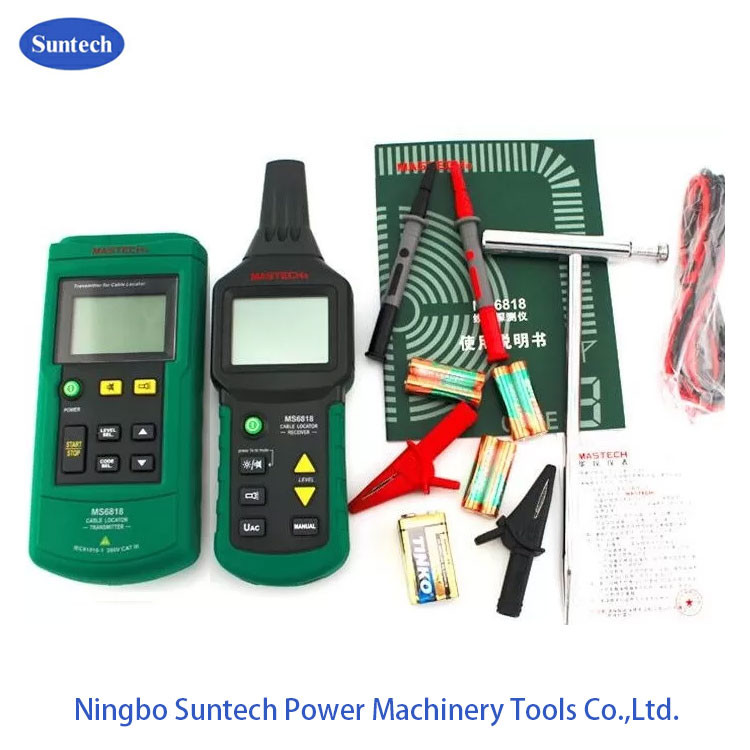

| एसएन | परीक्षक के घटक | समय सीमा. |
| 1 | भंडारण बैग | 1pcs |
| 2 | रिसीवर | 1pcs |
| 3 | ट्रांसमीटर | 1pcs |
| 4 | मगरमच्छ के क्लिप | 2 पीसी (एक काला और एक लाल) |
| 5 | बैटरी | 1 खंड (9V ट्रांसमीटर के लिए) |
| 6 | बैटरी | 6 खंड (1.5V रिसीवर के लिए) |
| 7 | निर्देश | 1 पुस्तक |
| 8 | माप लाइनें | 2 (एक लाल और एक काला, प्रत्येक 1.5 मीटर) |
| 9 | परीक्षण पेन | 2 (एक लाल और एक काला) |
| 10 | ग्राउंडिंग लोहे की छड़ी | 1pcs |
