बिना बिजली केबल पहचान परीक्षक, केबल पहचानकर्ता, उच्च वोल्टेज केबल चरण अनुक्रम पहचानकर्ता
I. उत्पाद का परिचय

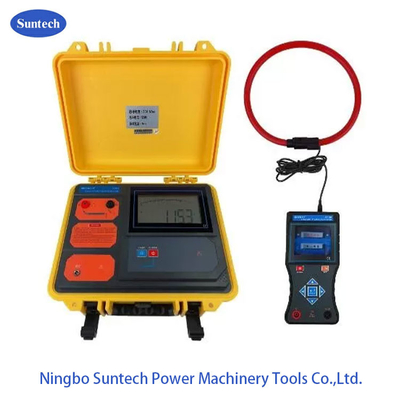

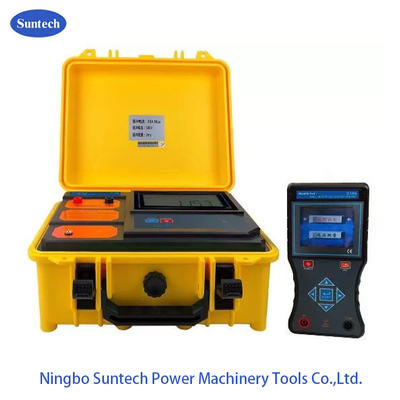

S180 केबल पहचानकर्ता केबल पहचान के साथ तकनीकी समस्याओं को हल करने के लिए बिजली केबल इंजीनियरों और केबल श्रमिकों के लिए डिज़ाइन किया गया है।उपयोगकर्ता सही ढंग से उपकरण के माध्यम से कई केबल्स से लक्ष्य केबल्स में से एक की पहचान कर सकते हैं, और गलती से सक्रिय केबल को काटने और गंभीर दुर्घटनाओं का कारण बनने से बचें।केबल की पहचान केबल के दोनों छोरों पर संचालन के साथ शुरू होता है और यह सुनिश्चित करना चाहिए कि केबल के दोनों छोरों पर दोहरे नंबर सटीक हैंक्षेत्र कर्मियों की याददाश्त कितनी भी विश्वसनीय क्यों न हो, यह पेशेवर उपकरणों की पहचान का विकल्प नहीं है।यह उत्पाद केवल उन केबलों की पहचान करने के लिए उपयुक्त है जिन्हें बिजली बंद कर दी गई है. केबल पहचानकर्ता को चल रहे बिजली केबल से जोड़ना सख्ती से मना है! उपकरण में एक ट्रांसमीटर, एक रिसीवर और एक लचीला करंट क्लैंप होता है।
ट्रांसमीटर केबल कोर में एक पल्स करंट सिग्नल इंजेक्ट करने के लिए पल्स करंट सिद्धांत का उपयोग करता है।यह वर्तमान रिसीवर और लचीला करंट क्लैंप द्वारा पता लगाने और पहचान के लिए लक्ष्य केबल के चारों ओर एक विद्युत चुम्बकीय क्षेत्र उत्पन्न करता हैचूंकि धारा दिशात्मक है, इसलिए पता लगाने की दिशा भी है। ट्रांसमीटर एक एकीकृत विशेष टूलबॉक्स डिजाइन को अपनाता है, जिसमें कच्चे माल के रूप में पॉलीप्रोपाइलीन प्लास्टिक का उपयोग किया जाता है,एक इंजेक्शन मोल्डिंग में एक नया मिश्रित भराव जोड़ने, जो कम घनत्व, शक्ति, कठोरता, कठोरता, पहनने के प्रतिरोध, गर्मी प्रतिरोध और इन्सुलेशन प्रदर्शन है। कैबिनेट लगभग 200 किलोग्राम के दबाव का सामना कर सकता है,और मेजबान बड़े एलसीडी वास्तविक समय में शेष बैटरी शक्ति प्रदर्शित करता है, और सफेद बैकलाइट और ट्रांसमिटिंग सिग्नल का गतिशील संकेत एक नज़र में स्पष्ट है।
रिसीवर 3.5 इंच रंगीन एलसीडी स्क्रीन के साथ एक हैंडहेल्ड डिवाइस है जो गतिशील रूप से वर्तमान प्रासंगिक जानकारी प्रदर्शित करता है। निर्मित उच्च गति माइक्रोप्रोसेसर,वास्तविक समय में लक्ष्य केबल का स्वचालित पता लगाने और पहचानएसी वोल्टेज का पता लगाने के कार्य के साथ, रेंज एसी 0.01V ~ 600V (50Hz / 60Hz) ।
The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductors. जबड़े का आंतरिक व्यास लगभग 200 मिमी है, और φ200 मिमी या उससे कम के केबल को क्लैंप किया जा सकता है। परीक्षण करने के लिए लाइन को डिस्कनेक्ट करना आवश्यक नहीं है, गैर-संपर्क माप, सुरक्षित और तेज़।
विशेष नोटः इस उपकरण के डिजाइन सिद्धांत के अनुसार, केबल पहचानकर्ता केबल तक सीमित है जिसका लक्ष्य केबल बिजली की विफलता है।कृपया पुष्टि करें कि लक्ष्य केबल इस सीमा से संबंधित है उपयोग करने से पहलेपहचान करने के लिए, आपको उपकरण के ट्रांसमीटर और हैंडहेल्ड रिसीवर दोनों का उपयोग करना होगा।
II. उत्पाद सिद्धांत
III. तकनीकी विशेषताएं
1.बेंचमार्क और कार्य शर्तें
| सामग्री | बेंचमार्क की स्थिति | कार्य की शर्तें |
| परिवेश का तापमान | 23°C±1°C | -10°C ∼40°C |
| पर्यावरणीय गीला | ४०% ६०% | < 80% |
| मापा हुआ वोल्टेज आवृत्ति | 50 हर्ट्ज±1 हर्ट्ज | 10 हर्ट्ज 1000 हर्ट्ज |
|
रिसीवर ऑपरेटिंग वोल्टेज
|
7.4V±0.5V | 7.4V±1V |
| ट्रांसमीटर ऑपरेटिंग वोल्टेज | 11.1V±0.7V | 11.1V±1.5V |
| बाहरी विद्युत क्षेत्र, चुंबकीय क्षेत्र | इससे बचना चाहिए | |
| परीक्षण के लिए केबल की स्थिति | परीक्षण के तहत केबल जबड़े के अनुमानित ज्यामितीय केंद्र पर है | |
2ट्रांसमीटर विनिर्देश
| कार्य | वर्तमान पल्स सिग्नल उत्पन्न; शेष बैटरी वोल्टेज प्रदर्शित |
| विद्युत आपूर्ति | DC 12.6V बड़ी क्षमता वाली रिचार्जेबल लिथियम बैटरी, DC चार्जिंग इंटरफेस, लगभग 8 घंटे के निरंतर संचालन के लिए पूरी तरह से चार्ज |
| प्रदर्शन मोड | बड़ी एलसीडी डिस्प्ले शेष बैटरी वोल्टेज, सफेद बैकलाइट |
| पल्स वोल्टेज | 500 वी |
| पल्स करंट | अधिकतम 30A (लूप प्रतिरोध के मूल्य के आधार पर) |
| पल्स आवृत्ति |
40 बार/मिनट
|
| पल्स चौड़ाई | 2ms |
| परीक्षण लाइन की लंबाई | 3 मीटर |
| परिचालन तापमान | -25°60°C |
| भंडारण की स्थिति | -20°C~50°C,≤95%RH, कोई संघनक नहीं |
| आयाम | 320mm × 275mm × 145mm |
| वजन | 2.5 किलो |
| बैटरी शक्ति | बैटरी को याद दिलाएं जब बैटरी वोल्टेज 9.5V से कम हो |
| इन्सुलेशन | ≥100MΩ उपकरण लाइन और आवरण के बीच |
| मानक को अपनाता है | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |
3रिसीवर विनिर्देश
| प्रयोग | वर्तमान पल्स सिग्नल का पता लगाना; एसी वोल्टेज को मापना |
| विद्युत आपूर्ति | DC 7.4V बड़ी क्षमता वाली रिचार्जेबल लिथियम बैटरी, यूएसबी चार्जिंग इंटरफेस, लगभग 8 घंटे के निरंतर संचालन के लिए पूरी तरह से चार्ज |
| नामित धारा | लगभग 180mA अधिकतम |
| प्रदर्शन मोड | 3.5 इंच का सच्चा रंग एलसीडी डिस्प्ले, गतिशील डिस्प्ले सिग्नल ताकत |
| आयाम | मेजबान मशीन:207mm×101mm×45mm |
| लचीला करंट क्लैंपः तार का व्यास लगभग 12.5 मिमी है | |
| लचीला करंट क्लैंप के कॉइल आंतरिक व्यास | φ200 मिमी |
|
लाइन की लंबाई
|
लचीली कॉइल लीड लंबाईः 2 मीटर |
| वोल्टेज परीक्षण चार्ट पेन लंबाईः 1 मीटर (प्रत्येक काले और लाल के लिए एक) | |
| पता लगाने की सीमा | कॉइल 0 Ω से 2 kΩ के लूप प्रतिरोध के साथ एक पल्स सिग्नल का पता लगा सकती है। |
| वोल्टेज परीक्षण सीमा | एसी 0.01V 600V ((50Hz/60Hz) |
| वोल्टेज परीक्षण की सटीकता | ±1%±1dgt |
| पता लगाने की दर | लगभग 1 सेकंड / समय |
| लाभ समायोजन | स्तर 5, संकेत आवर्धन समायोजित करने के लिए बाएं और दाएं तीर कुंजी दबाएं |
| एलसीडी चमक | एलसीडी बैकलाइट की चमक को समायोजित करने के लिए ऊपर और नीचे तीर कुंजी दबाएं |
| स्वतः बंद | लगभग 15 मिनट बिजली चालू होने के बाद, बैटरी की खपत को कम करने के लिए मीटर स्वचालित रूप से बंद हो जाता है। |
| बैटरी वोल्टेज | जब बैटरी का वोल्टेज 6.5V से कम होता है, तो बैटरी का वोल्टेज कम होता है और बैटरी को चार्ज करने के लिए याद दिलाने के लिए प्रतीक प्रदर्शित होता है। |
| कार्य तापमान और आर्द्रता | -10 °C ~ 40 °C; 80% से कम आरएच |
| भंडारण तापमान और आर्द्रता | -10°C~60°C; 70% आरएच से कम |
| वजन | मेजबान मशीन:370g ((बैटरी के साथ) |
| वर्तमान क्लैंप:172g | |
| इन्सुलेशन | ≥100MΩ उपकरण लाइन और आवरण के बीच |
| मानक को अपनाता है | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |

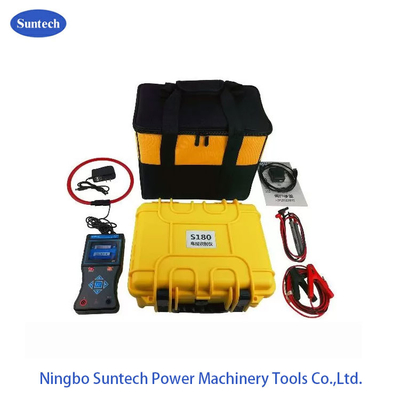

IV. संरचना
ट्रांसमीटर 1 सेट
रिसीवर सेंसर 1 सेट
टूलकिट 1 सेट
परीक्षण लाइन 2 पीसी (लाल और काला)
लचीला करंट क्लैंप 1 पीसी
9 वी यूएसबी चार्जर,चार्जिंग केबल 1 सेट
12.6V चार्जर 1 पीसी
7.4V लिथियम बैटरी 1 समूह (परीक्षक के अंदर)
11.1V लिथियम बैटरी 1 समूह (परीक्षक के अंदर)
मैनुअल, गारंटी कार्ड, प्रमाण पत्र 1 सेट
