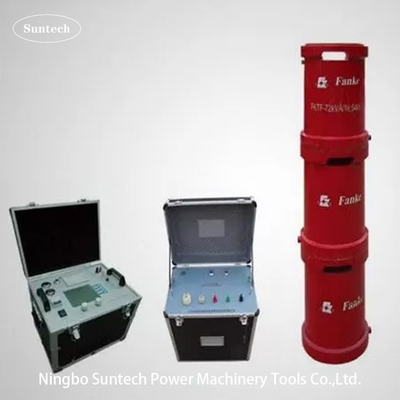

एमवी केबल और पावर सबस्टेशन परीक्षण के लिए पोर्टेबल वैरिएबल फ्रीक्वेंसी रेज़ोनेंट प्रतिरोध वोल्टेज टेस्ट सेट
I. उत्पाद का उपयोग
एफकेटीएफ पोर्टेबल वैरिएबल फ्रीक्वेंसी सीरीज रेज़ोनेंस टेस्ट डिवाइस का मुख्य उद्देश्य विद्युत उपकरणों और विद्युत प्रणालियों के लिए 110kv से नीचे के एसी वोल्टेज परीक्षण करना है।रिएक्टरों और उत्तेजना ट्रांसफार्मर सूखी प्रकार के एपॉक्सी राल भरने का उपयोग करता है, छोटे आकार और हल्के वजन के लिए सुविधाजनक क्षेत्र चलती है, श्रृंखला या समानांतर संरचना उपलब्ध है जो न केवल ट्रांसफार्मर, जीआईएस,ब्रेकर की परीक्षण आवश्यकताओं को पूरा कर सकते हैं,आपसी प्रेरक और बुशिंग लेकिन 110kv से कम केबल का भी
II. लागू वस्तुएं
III. मुख्य घटक
VI. सामान्य तकनीकी डेटा
V. मुख्य घटकः ((FKTF-108KVA/27KV, 54KV, 108KV परीक्षण सेट उदाहरण के लिए)
| एस एन | घटकों का नाम | प्रकार और विनिर्देश | Qty. | प्रत्येक वजन | प्रत्येक आयाम |
| 1 | परिवर्तनीय आवृत्ति शक्ति | FKVF-5kW/380V | 1 टुकड़ा | 35 किलो | 450*450*500 मिमी |
| 2 | उत्तेजना ट्रांसफार्मर | CQSB(J)-5kVA/1.25KV,5KV | 1 टुकड़ा | 35 किलो | 450*350*450 मिमी |
| 3 | एचवी अनुनाद परीक्षण रिएक्टर | CHX ((kf) -27kVA/27kV | चार टुकड़े | 42 किलो | D350*H400 मिमी |
| 4 | क्षमता विभाजक | TRF-110kV/1000pF | 1 सेट | 10 किलो | D150*H850 मिमी |
| 5 | विशेष परीक्षण सहायक उपकरण | 1 सेट |
VI. परीक्षण सिद्धांत कनेक्शन:
VF: चर आवृत्ति बिजली स्रोत T: उत्तेजना ट्रांसफार्मर
L: परीक्षण रिएक्टर Cx: परीक्षण उपकरण MOA1: बिजली रोधी
C1,C2: वोल्टेज डिवाइडर ((C1 उच्च वोल्टेज हाथ है,C2 कम वोल्टेज हाथ है)
मुख्य माप और नियंत्रण सॉफ्टवेयर पैनल:
नोटः यह पैरामीटर सेटिंग के लिए परीक्षण शुरू करने से पहले सॉफ्टवेयर पैनल है
VIII.उपकरण
IX. अन्य वैकल्पिक मॉडल
1. साइट पर जीआईएस परीक्षण के लिए
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता |
आवेदन (45 हर्ट्ज से शुरू) |
| CHX-135KVA/135KV | 27 केवी*5 | 1 ए | 135KVA | 72.5 केवी और उससे कम जीआईएस के लिए |
| CHX-270KVA/135KV | 27 केवी*5 | 1 ए | 135KVA | 72.5 केवी और उससे कम जीआईएस के लिए |
| CHX-216KVA/216KV | 27 केवी*8 | 1 ए | 216 केवीए | 123 केवी और उससे कम जीआईएस के लिए |
| CHX-270KVA/270KV | 27 केवी*10 | 1 ए | 270 केवीए | 145 केवी और उससे कम जीआईएस के लिए |
| CHX-275KVA/275KV | २७५ केवी | 2ए | 275 केवीए | 170 केवी और उससे कम जीआईएस के लिए |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
2. 45KV XLPE केबल के ऑनसाइट परीक्षण के लिए
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता | अधिकतम अनुप्रयोग |
| CHX-108/54 | 54 केवी | 2ए | 108 केवीए | 45kV केबल≤1 किमी |
| CHX-216/54 | 54 केवी | 4A | 216 केवीए | 45kV केबल≤2 किमी |
| CHX-324/54 | 54 केवी | 6A | 324 केवीए | 45kV केबल≤3 किमी |
| CHX-432/54 | 54 केवी | 8A | 432 केवीए | 45kV केबल≤4 किमी |
| CHX-540/54 | 54 केवी | 10A | 540 केवीए | 45kV केबल≤5 किमी |
| CHX-1080/54 | 54 केवी | 20A | 1080 केवीए | 45kV केबल≤10 किमी |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
366 केवी XLPE केबल के लिए साइट पर परीक्षण
| मॉडल | नामित वोल्टेज | नामित आउटपुट करंट | नामित उत्पादन क्षमता | अधिकतम अनुप्रयोग |
| CHX-160/80 | 80 केवी | 2ए | 160 केवीए | 66kV केबल≤0.5 किमी |
| CHX-320/80 | 80 केवी | 4A | 320 केवीए | 66kV केबल≤1 किमी |
| CHX-640/80 | 80 केवी | 8A | 640 केवीए | 66kV केबल≤2 किमी |
| CHX-960/80 | 80 केवी | 12A | 960 केवीए | 66kV केबल≤3 किमी |
| CHX-1280/80 | 80 केवी | 16A | 1280 केवीए | 66kV केबल≤4 किमी |
| CHX-1600/80 | 80 केवी | 20A | 1600 केवीए | 66kV केबल≤5 किमी |
| CHX-3200/80 | 80 केवी | 40A | 3200 केवीए | 66kV केबल≤10 किमी |
| CHX-9600/80 | 80 केवी | 120A | 9600 केवीए | 66kV केबल≤20 किमी |
| विशेष आवश्यकता आदेश द्वारा की जा सकती है | ||||
X. XLPE केबल के लिए IEC 60840:2011 से साइट पर इन्सुलेशन परीक्षण मानक तालिका
