ऊर्ध्वाधर एसी प्रतिध्वनि परीक्षण प्रणाली एसी उच्च वोल्टेज परीक्षक परिवर्तनीय आवृत्ति के साथ

एसी रेज़ोनेंट टेस्ट सेट, उच्च वोल्टेज केबल परीक्षण उपकरण, एसी प्रतिरोध वोल्टेज टेस्ट सेट

I. आवेदन

एसी अनुनाद परीक्षण सेट लागू प्रतिरोध वोल्टेज के लिए उच्च वोल्टेज केबल परीक्षण उपकरण का एक प्रकार है, जिसे परिवर्तनीय आवृत्ति और परिवर्तनीय प्रेरण अनुनाद परीक्षण प्रणाली के रूप में वर्गीकृत किया जा सकता है।पूर्व परीक्षण आवृत्ति को विनियमित करके अनुनाद पर ट्यून किया जाता है और उत्तरार्द्ध समायोज्य प्रेरण द्वारा हैविभिन्न विनियमन मोड एक ही उद्देश्य की ओर ले जाते हैं, अर्थात्, परीक्षण वस्तु पर बड़ी क्षमता आउटपुट को छोटी क्षमता की बिजली आपूर्ति को इनपुट करके प्राप्त किया जा सकता है।

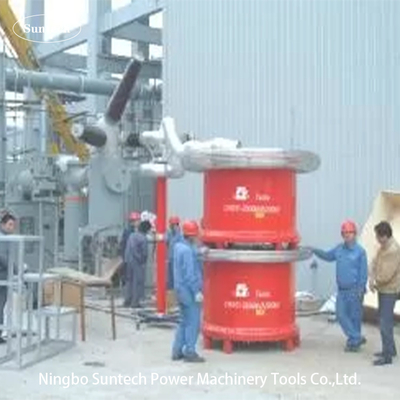

XLPE HV केबल जैसे बड़े क्षमता परीक्षण वस्तुओं के लिए,XLPE इन्सुलेटिंग केबल के लिए स्वीकृति परीक्षण के रूप में पावर फ्रीक्वेंसी या दृष्टिकोण पावर फ्रीक्वेंसी AC वोल्टेज टिकाऊ परीक्षण को अपनाने के लिए सबसे बड़ी कठिनाईउदाहरण के लिए, 0.188uF/किलोमीटर की क्षमता के साथ 630mm2, 110kV XLPE केबल को देखते हुए, प्रत्येक केबल का परीक्षण पैरामीटर 2.9MVA/128kV/22 है।7A यदि केबल की लंबाई 3 किमी है. फिर यह निष्कर्ष निकाला जाता है कि पारंपरिक तरीके से क्षेत्र परीक्षण करना असंभव है. हालांकि, चर आवृत्ति अनुनाद परीक्षण प्रणाली में, एक तरफ परीक्षण आवृत्ति को छोड़कर,और एक तरफ उच्च गुणवत्ता कारक (Q) के साथ, इनपुट पावर सप्लाई की आवश्यक क्षमता परीक्षण शक्ति के 1/Q है, इस प्रकार परीक्षण उपकरणों की मात्रा और वजन में नाटकीय कमी उपलब्ध है, जो फील्ड परीक्षण के लिए आदर्श है।

फैंके कंपनी के पास इस प्रकार के परीक्षण उपकरण में कई वर्षों का विनिर्माण अनुभव है,विभिन्न ग्राहकों की परीक्षण आवश्यकताएंOEM सेवाओं सहित, सेट के घटकों का भी अलग से ऑर्डर किया जा सकता है।

II. मुख्य घटक परिवर्तनीय आवृत्ति के साथ एसी अनुनाद परीक्षण सेट

1. अलगाव ट्रांसफार्मर

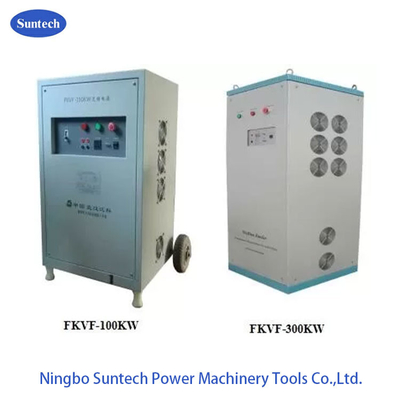

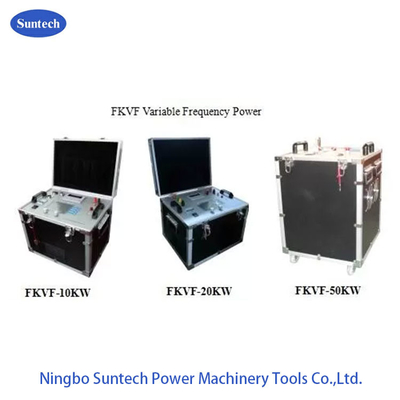

2परिवर्तनीय आवृत्ति बिजली स्रोत

3उत्तेजना ट्रांसफार्मर

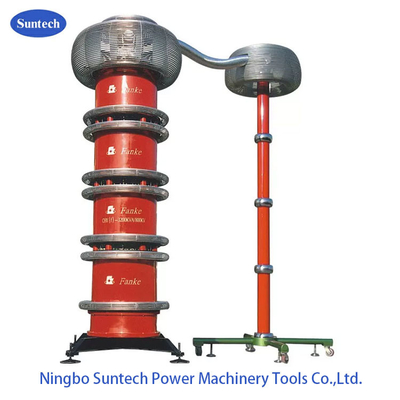

4एचवी परीक्षण रिएक्टर समूह(प्रतिध्वनित प्रेरक)

5वोल्टेज डिवाइडर

6. वैकल्पिक भाग

6.1 भार संधारित्र

6.2 एच.वी. डम्पिंग ब्लॉकिंग इंडक्टर

नोटः
