लोहे के टैंक प्रकार उच्च वोल्टेज केबल परीक्षण उपकरण परिवर्तनीय प्रेरणता प्रतिध्वनित परीक्षण

एक इकाई
MOQ
विनिमय योग्य
कीमत
लोहे के टैंक प्रकार उच्च वोल्टेज केबल परीक्षण उपकरण परिवर्तनीय प्रेरणता प्रतिध्वनित परीक्षण
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
परीक्षण सिद्धांत: परिवर्तनीय आवृत्ति या परिवर्तनीय प्रेरण के साथ प्रतिध्वनित सर्किट
अधिकतम क्षमता: 25A/टुकड़ा या OEM
परीक्षण आवृत्ति: 20-300 हर्ट्ज या 50 हर्ट्ज
परीक्षण सटीकता: 1.5% से कम नहीं
परीक्षण मानक: IEC 60060-1:2010;IEC 60840:2011 और IEC 62067:2011 XLPE केबल के लिए
प्रयोग: एचवी बूस्टर इन रेज़ोनेंट टेस्ट सिस्टम
मैक्स। वोल्टेज: 400 केवी/टुकड़ा या ओईएम
साइकिल शुल्क: 60 मिनट या OEM
के लिए विशेष: लंबी एचवी एक्सएलपीई केबल और जीआईएस के लिए साइट पर परीक्षण
प्रमुखता देना:

वैरिएबल इंडक्टेंस रेज़ोनेंट टेस्टिंग उपकरण

,

लोहे के टैंक प्रकार के केबल परीक्षण उपकरण

,

उच्च वोल्टेज केबल रेज़ोनेंट परीक्षक

मूलभूत जानकारी
उत्पत्ति के प्लेस: Ningbo, चीन
ब्रांड नाम: Ningbo Suntech Power
प्रमाणन: ISO9001
मॉडल संख्या: CHX श्रृंखला या OEM
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: मानक लकड़ी के केस को धूमन के साथ निःशुल्क निर्यात करें
प्रसव के समय: 25 ~ 30 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 5 सेट/माह
उत्पाद विवरण

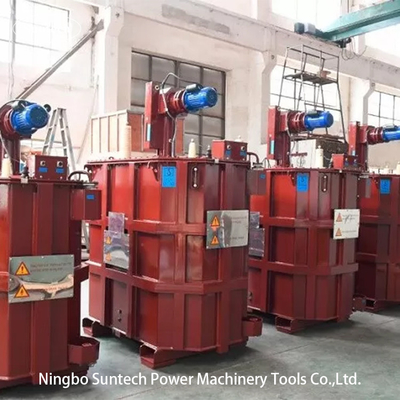

लौह टैंक प्रकार उच्च वोल्टेज परीक्षण रिएक्टर, परिवर्तनीय प्रेरणता प्रतिध्वनित परीक्षण उपकरण, केबल परीक्षण



I. आवेदन

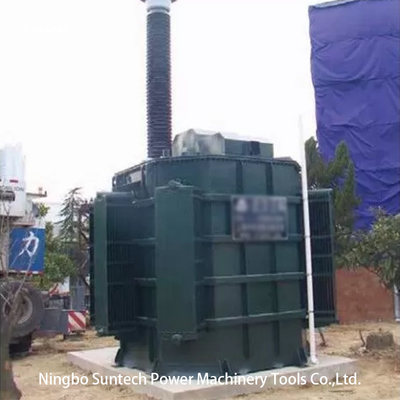

CHX(L,TX) series large capacity& iron tank-type induction regulation resonance test system is mainly used for AC voltage withstand or of ex-factory AC voltage withstand test to HV XLPE cable or other power equipment of 110KV~500KV class, जो महत्वपूर्ण फायदे बहुत लंबे समय तक निरंतर काम करने के लिए उपयुक्त है.Fanke से यह उत्पादों चीन के वुहान उच्च वोल्टेज अनुसंधान संस्थान के राज्य ग्रिड निगम द्वारा सदस्यता ली गई है के रूप में.उपरोक्त चित्र) विनिर्देश 350KV,35A है। वे सुपर उच्च वोल्टेज केबलों के लंबे समय के उत्तेजक वोल्टेज प्रतिरोध परीक्षण के लिए उपयोग किए जाते हैं ((EHV XLPE के लिए प्रकार परीक्षण) ।


नोटः लोहे के टैंक प्रकार के उच्च वोल्टेज परीक्षण रिएक्टर के साथ परिवर्तनीय आवृत्ति अनुनाद भी आदेश पर बनाया जा सकता है।

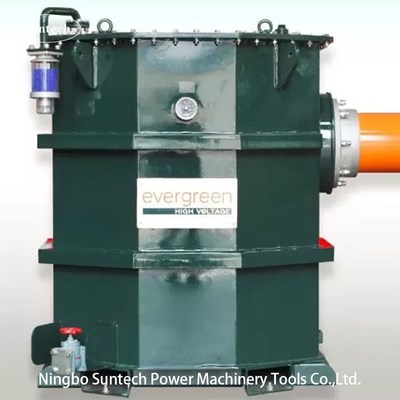

परीक्षण रिएक्टर पर एचवी आउटपुट बुशिंग क्षैतिज पक्ष के लिए डिज़ाइन किया जा सकता है।

II. लागू वस्तुएं
  • 110KV/500KV के उच्च वोल्टेज बिजली केबल का फील्ड एसी वोल्टेज प्रतिरोध और फैक्ट्री एसी वोल्टेज प्रतिरोध परीक्षण

III. प्रमुख विशेषताएं
  • लोहे के बक्से की संरचना, अच्छी गर्मी फैलाव, लंबे समय तक काम करने में सक्षम।
  • इनपुट पावर सप्लाई कैपेसिटर केवल आउटपुट का 1/Q है।
  • पारंपरिक शक्ति आवृत्ति परीक्षण ट्रांसफार्मर का वजन 1/5 ~ 10
  • परीक्षणकर्ता के टूटने पर कोई अस्थायी अधिभार नहीं
  • व्यापक लागू रेंज, आवेदन की अच्छी लचीलापन,
  • परीक्षक।
  • जब टूट परीक्षण वस्तु, अनुनाद स्थिति क्षतिग्रस्त है, शॉर्ट सर्किट वर्तमान स्वचालित रूप से न्यूनतम करने के लिए कम हो जाएगा, कम शॉर्ट सर्किट वर्तमान पिछले दोष बिंदु पर
  • बुद्धिमान माप और नियंत्रण प्रणाली से सुसज्जित, लंबे समय तक
  • बुद्धिमान और स्वचालित रूप से पता लगाता है, ड्यूटी पर कर्मचारियों की जरूरत नहीं है।
  • विशेष परीक्षण वाहन से लैस वाहन के रूप में डिजाइन किया जा सकता है।


IV. सामान्य तकनीकी आंकड़े:

  1. प्रणाली परीक्षण का मोडः चर आवृत्ति या चर प्रेरण के साथ श्रृंखला अनुनाद
  2. एचवी परीक्षण रिएक्टर की संख्याः OEM
  3. नामित उत्पादन क्षमता: OEM
  4. नामित आउटपुट वोल्टेजः अधिकतम 400KV/टुकड़ा
  5. नामित आउटपुट करंटः अधिकतम.25A/टुकड़ा
  6. रेग. आवृत्ति रेंजः 20Hz-300Hz
  7. आउटपुट अनुनाद वोल्टेज तरंग रूपः साइन तरंग
  8. इन्सुलेशन स्तरः 1.1 गुना से कम और 1 मिनट, सामान्य बनाए रखना
  9. कार्य चक्रः ओईएम या 60 मिनट नामित वर्तमान कार्य स्थिति के तहत;
  10. परीक्षण सेट का स्वयं का गुणवत्ता कारकः Q≥60
  11. तापमान वृद्धिः 60 मिनट के कामकाजी समय के लिए नामित वर्तमान के तहत 65K से कम;
  12. शोर स्तरः 70B से अधिक नहीं
  13. रिएक्टर संरचनाः तेल विसर्जित प्रकार, एपॉक्सी ट्यूब सिलेंडर प्रकार;

नोटः विशेष आवश्यकता आदेश द्वारा किया जा सकता है
