होम /उत्पाद/उच्च वोल्टेज केबल परीक्षण उपकरण/लंबी एचवी एक्सएलपीई केबल के लिए वैरिएबल फ्रीक्वेंसी रेज़ोनेंट प्रतिरोध एसी हाई वोल्टेज टेस्ट सेट

लंबी एचवी एक्सएलपीई केबल के लिए वैरिएबल फ्रीक्वेंसी रेज़ोनेंट प्रतिरोध एसी हाई वोल्टेज टेस्ट सेट

एक इकाई
MOQ
विनिमय योग्य
कीमत
लंबी एचवी एक्सएलपीई केबल के लिए वैरिएबल फ्रीक्वेंसी रेज़ोनेंट प्रतिरोध एसी हाई वोल्टेज टेस्ट सेट
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
परीक्षण सिद्धांत: परिवर्तनीय आवृत्ति प्रतिध्वनित सर्किट
अधिकतम क्षमता: 9000 केवीए
परीक्षण आवृत्ति: 20-300 हर्ट्ज
परीक्षण सटीकता: 1.5% से कम नहीं
परीक्षण मानक: IEC 60060-1:2010;IEC 60840:2011 और IEC 62067:2011 XLPE केबल के लिए
प्रयोग: एसी झेलने वाला वोल्टेज परीक्षण
मैक्स। वोल्टेज: 150 केवी, 300 केवी, 450 केवी
साइकिल शुल्क: 60 मिनट

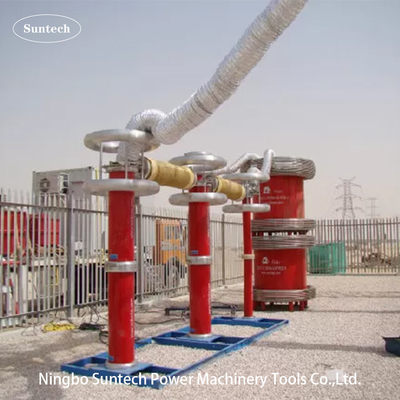

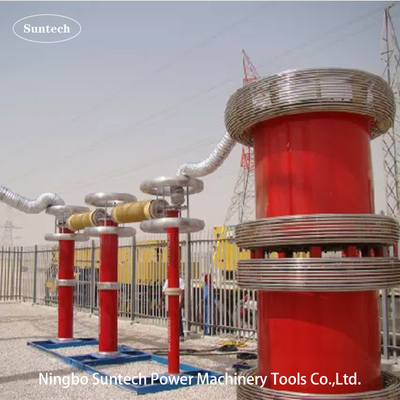

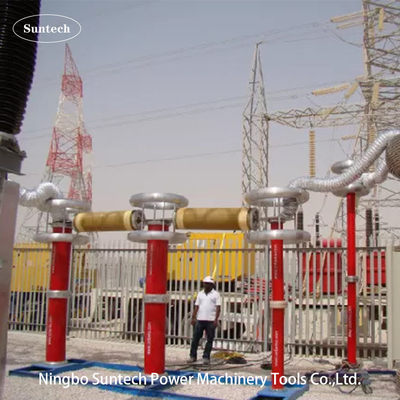

के लिए विशेष: लंबी एचवी एक्सएलपीई केबल और जीआईएस के लिए साइट पर परीक्षण
आवेदन: निर्माण लाइन
आर्किंग दूरी: 350 मिमी
तोड़ने की क्षमता: 10kA
क्रीपेज दूरी: 500 मिमी
वर्तमान रेटिंग: 100ए
आवृत्ति: 50-60 हर्ट्ज
यांत्रिक शक्ति: ≥10 केएन
ओएम: उपलब्ध
तापमान रेंज आपरेट करना: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस
वर्तमान मूल्यांकित: 100ए
नामित वोल्टेज: 33 केवी
सुरक्षा मानकों: आईईसी 60282-2
मानक: आईईसी 60282-1
संरचना: खड़ा
प्रकार: घर के बाहर
प्रमुखता देना:

रेज़ोनेंट एसी हाई वोल्टेज टेस्ट सेट

,

एचवी एक्सएलपीई केबल रेज़ोनेंट टेस्ट सिस्टम

,

9000KVA उच्च वोल्टेज केबल परीक्षक
मूलभूत जानकारी
उत्पत्ति के प्लेस: Ningbo, चीन
ब्रांड नाम: Ningbo Suntech Power
प्रमाणन: ISO9001
मॉडल संख्या: CHX-9000KVA/150KV,300KV,450KV
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: मानक लकड़ी के केस को धूमन के साथ निःशुल्क निर्यात करें
प्रसव के समय: 75~90 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: 10 सेट / 3 महीने
उत्पाद विवरण

लंबी एच.वी. एक्स.एल.पी.ई. केबल के लिए वैरिएबल फ्रीक्वेंसी रेज़ोनेंट प्रतिरोध वोल्टेज टेस्ट सेट



I.अनुप्रयोग:


यह परीक्षण सेट मॉडल CHX-9000KVA/150KV,300KV,450KV को 132kV~400KV वर्ग के XLPE केबल के ऑन-साइट AC hpot परीक्षण और 362KV और वर्ग GIS के नीचे के ऑन-साइट AC hypot परीक्षण के लिए वैरिएबल फ्रीक्वेंसी रेज़ोनेंट सर्किट तकनीक के साथ डिज़ाइन किया गया हैउच्चतम परीक्षण वोल्टेज 150KV,300KV,450KV से अधिक नहीं है; सिलेंडर परीक्षण रिएक्टर के माध्यम से समानांतर या श्रृंखला कनेक्शन में; परीक्षण आवृत्ति 20-300 हर्ट्ज से हो सकती है;कार्य चक्र 60 मिनट से अधिक नहीं है.



मॉड्यूलर परीक्षण रिएक्टर के माध्यम से समानांतर या सीरियल में प्रयोग किया जाता है, परीक्षण सेट मॉडल CHX-9000KVA/150KV,300KV,450KV भी निम्नलिखित साइट पर एसी hypot परीक्षण किया जा सकता हैः

1.1 लंबी दूरी के XLPE केबल के लिए 150KV और 60A से अधिक नहीं0=87KV

1.2 लंबी दूरी के XLPE केबल के लिए 300KV और 40A से अधिक नहीं0=160 केवी;

170 केवी और उससे कम वर्ग जीआईएस

1.3 लंबी दूरी के XLPE केबल के लिए 450KV और 20A से अधिक नहीं0=230 केवी;

362 केवी और उससे कम वर्ग जीआईएस



अब तक, these designed test set can form many different serialized model according to different HV or UHV withstand test applications through test reactors in series or in parallel connection and number of configurations in each setइसी प्रकार के मॉडल के लिए खंड 9 अन्य विशिष्ट मॉडल देखें।


II. मुख्य घटक



एस एन घटकों का नाम प्रकार और विनिर्देश Qty. प्रत्येक वजन प्रत्येक आयाम
1 परिवर्तनीय आवृत्ति बिजली आपूर्ति FKVF-300kW/380V 1 टुकड़ा 280 किलो 750*700*1200 मिमी
2 उत्तेजना ट्रांसफार्मर CQSB(J) -300kVA 1 टुकड़ा 3000 किलो 950*850*900 मिमी
3 एचवी अनुनाद परीक्षण रिएक्टर CHX ((kf) - 3000kVA/150kV 3 टुकड़े 4500 किलो D1200*H1250 मिमी
4 क्षमता विभाजक TRF-450kV/1000pF 1 सेट 275 किलो D250*H2850 मिमी
5 विशेष परीक्षण सहायक उपकरण   1 सेट

नोटः1लोड कैपेसिटेंटर वैकल्पिक हो सकता है जब छोटे लोड लाइन tesing है या परीक्षण आवृत्ति को नियंत्रित करने के लिए एनालॉग लोड की आवश्यकता है।

2परीक्षण रिएक्टर को प्रत्येक टुकड़े के लिए 130KV,150KV,155KV,200KV, 250KV, 300KV, 350KV, 400KV के लिए विभिन्न परीक्षण वस्तु दायरे या ग्राहक की आवश्यकता के अनुसार नामित वोल्टेज के लिए बनाया जा सकता है। अधिकतम।प्रत्येक एचवी रिएक्टर का नाममात्र करंट 1~5A हो सकता है,10A,15A,20A,25A,30A.



III. परीक्षण सिद्धांत चित्रः
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: वैरिएबल फ्रीक्वेंसी पावर सप्लाई सोर्स जो परीक्षण सर्किट में नियंत्रण और माप भाग है।

T: उत्तेजना ट्रांसफार्मर जो HV परीक्षण रिएक्टर के लिए उत्तेजना वोल्टेज प्रदान करते हैं
L: परीक्षण रिएक्टर जो एलसी सर्किट में अनुनाद प्रेरण है और परीक्षण वोल्टेज का उत्पादन करता है

Cx: परीक्षण किया गया उपकरण

MOA1: बिजली रोधी उत्तेजना ट्रांसफार्मर पर सुरक्षा भाग है
C1,C2: वोल्टेज डिवाइडर ((C1 उच्च वोल्टेज हाथ है,C2 कम वोल्टेज हाथ है) जो HV वोल्टेज माप भाग है


IV. सामान्य तकनीकी आंकड़े:

  1. प्रणाली परीक्षण का मोडः चर आवृत्ति के साथ श्रृंखला अनुनाद
  2. सिस्टम मॉडल: CHX-9000KVA/150KV,300KV,450KV
  3. इनपुट पावर सप्लाईः 380±10% ((तीन-चरण),50Hz/60Hz
  4. एचवी परीक्षण रिएक्टर की संख्याः 3 टुकड़े
  5. नामित आउटपुट क्षमताः 9000kVA
  6. नामित आउटपुट वोल्टेजः 150KV,300KV,450KV
  7. अधिकतम परीक्षण वोल्टेज: 150KV,300KV,450KV से अधिक नहीं
  8. नामित आउटपुट करंटः 20A/एकल टुकड़ा या श्रृंखला में;60A समानांतर में
  9. रेग. आवृत्ति रेंजः 20Hz-300Hz
  10. आउटपुट अनुनाद वोल्टेज तरंग रूपः साइन तरंग
  11. आउटपुट तरंग रूप का THD: ≤ 1%
  12. इन्सुलेशन स्तरः 1.1 गुना से कम और 1 मिनट, सामान्य बनाए रखना
  13. कार्य चक्रः 60 मिनट कम नामित वर्तमान कामकाजी स्थिति पर;
  14. परीक्षण सेट का स्वयं का गुणवत्ता कारकः Q≥60
  15. तापमान वृद्धिः 60 मिनट के कामकाजी समय के लिए नामित वर्तमान के तहत 65K से कम;
  16. शोर स्तरः 70B से अधिक नहीं
  17. रिएक्टर संरचनाः तेल विसर्जित प्रकार, एपॉक्सी ट्यूब सिलेंडर प्रकार;


V. मुख्य माप और नियंत्रण सॉफ्टवेयर पैनल के रूप में निम्नानुसार:



Portable Variable Frequency Resonant Withstand Voltage Test Set
नोटः यह चित्र वीएफ पावर सप्लाई पर नियंत्रण और माप सॉफ्टवेयर से परीक्षण पैरामीटर कदम सेटिंग पर डिस्प्ले पैनल है


VI.उपकरण

  • भंडारण सामान के लिए सहायक उपकरण बॉक्स
  • बिजली स्रोत के इनपुट केबल
  • बिजली स्रोत के आउटपुट केबल
  • उत्तेजक ट्रांसफार्मर के आउटपुट केबल
  • सिस्टम ग्राउंडिंग केबल
  • रिएक्टर के समानांतर केबल
  • एचवी माप केबल (वोल्टेज डिवाइडर के सिग्नल आउटपुट केबल)
  • एचवी आउटपुट केबल ((रिएक्टर को विभाजित करने के लिए,विभाजक को परीक्षण वस्तु के लिए)
  • डिवाइडर के लिए समर्थन आधार
  • परीक्षण रिएक्टर और डिवाइडर के लिए कोरोना रिंग
  • एक अंतिम परीक्षण रिपोर्ट, एक गुणवत्ता प्रमाण पत्र, एक उपयोगकर्ता मैनुअल और एक पैकिंग सूची की पेशकश की जाती है।


VII. अन्य विशिष्ट मॉडल



132KV वर्ग XLPE केबल के लिए वैकल्पिक मॉडल



मॉडल नामित वोल्टेज नामित आउटपुट करंट नामित उत्पादन क्षमता अधिकतम अनुप्रयोग
CHX-775KVA/155KV 155 केवी 5A 775 केवीए 132kV केबल≤1 किमी
CHX-1550KVA/155KV 155 केवी 10A 1550 केवीए 132kV केबल≤2 किमी
CHX-2325KVA/155KV 155 केवी 15A 2325 केवीए 132kV केबल≤3 किमी
CHX-3100KVA/155KV 155 केवी 20A 3100 केवीए 132kV केबल≤4 किमी
CHX-3875KVA/155KV 155 केवी 25A 3875 केवीए 132kV केबल≤5 किमी
CHX-7750KVA/155KV 155 केवी 50A 7750KVA 132kV केबल≤10 किमी
CHX-12400KVA/155KV 155 केवी 80A 12400 केवीए 132kV केबल≤16 किमी
CHX-15500KVA/155KV 155 केवी 100A 15500 केवीए 132kV केबल≤20 किमी
विशेष आवश्यकता आदेश द्वारा की जा सकती है

नोटः परीक्षण किया गया केबल वोल्टेज वर्ग ≤ 132kV, 0.25uF/km



2 230KV वर्ग के XLPE केबल के लिए वैकल्पिक मॉडल



मॉडल नामित वोल्टेज नामित आउटपुट करंट नामित उत्पादन क्षमता अधिकतम अनुप्रयोग
CHX-2020KVA/255KV 255 केवी 8A 2020 केवीए 220~230kV केबल≤1 किमी
CHX-4080KVA/255KV 255 केवी 16A 4080 केवीए 220~230kV केबल≤2 किमी
CHX-6120KVA/255KV 255 केवी 24A 6120 केवीए 220~230kV केबल≤3 किमी
CHX--8160KVA/255KV 255 केवी 32A 8160KVA 220~230kV केबल≤4 किमी
CHX--10200KVA/255KV 255 केवी 40A 10200 केवीए 220~230kV केबल≤5 किमी
CHX--20400KVA/255KV 255 केवी 80A 20400 केवीए 220~230kV केबल≤10 किमी
CHX--25500KVA/255KV 255 केवी 100A 25500 केवीए 220~275kV केबल≤12.5 किमी
विशेष आवश्यकता आदेश द्वारा की जा सकती है

नोटः परीक्षण किए गए केबल वोल्टेज वर्ग ≤ 230kV, 0.25uF/km



3 330KV वर्ग XLPE केबल के लिए वैकल्पिक मॉडल



मॉडल नामित वोल्टेज नामित आउटपुट करंट नामित उत्पादन क्षमता अधिकतम अनुप्रयोग
CHX-3500KVA/350KV 350 केवी 10A 3500 केवीए 330kV केबल≤1 किमी
CHX-7000KVA/350KV 350 केवी 20A 7000 केवीए 330kV केबल≤2 किमी
CHX-10500KVA/350KV 350 केवी 30A 10500 केवीए 330kV केबल≤3 किमी
CHX-14000KVA/350KV 350 केवी 40A 14000 केवीए 330kV केबल≤4 किमी
CHX-21000KVA/350KV 350 केवी 60A 21000 केवीए 330kV केबल≤5 किमी
CHX-28000KVA/350KV 350 केवी 80A 28000KVA 330kV केबल≤10 किमी
विशेष आवश्यकता आदेश द्वारा की जा सकती है

नोटः परीक्षण किए गए केबल वोल्टेज वर्ग ≤ 330kV, 0.25uF/km



4 लंबी XLPE केबल के लिए वैकल्पिक अन्य मॉडल, साइट पर वोल्टेज परीक्षण का सामना करें



मॉडल नामित वोल्टेज नामित आउटपुट करंट नामित उत्पादन क्षमता

आवेदन

(20 हर्ट्ज से शुरू)
CHX-2600KVA/130KV 130 केवी 10A,20A 1300 केवीए यू के लिए0=64KV और केबल से नीचे
CHX-3000KVA/150KV 150 केवी 10A, 20A 3000 केवीए यू के लिए0=87KV और केबल से नीचे
CHX-10000KVA/250KV 250 केवी 20A, 40A 10000 केवीए यू के लिए0=127KV और केबल से नीचे
CHX-20000KVA/250KV 250 केवी 20A, 80A 20000 केवीए यू के लिए0=127KV और केबल से नीचे
CHX-21000KVA/350KV 350 केवी 20A, 60A 21000 केवीए यू के लिए0=230KV और केबल से नीचे
CHX-42000KVA/350KV 350 केवी 20A, 80A 42000 केवीए यू के लिए0=230KV और केबल से नीचे
विशेष आवश्यकता आदेश द्वारा की जा सकती है

नोटः XLPE केबल परीक्षण वोल्टेज 1.7U माना जाता है0



एचवी या ईएचवी वर्ग के केबल और जीआईएस के लिए वैकल्पिक मॉडलसाइट पर एसी हाइपो परीक्षण



एमओडेल नामित वोल्टेज नामित आउटपुट करंट नामित उत्पादन क्षमता

आवेदन

(20 हर्ट्ज से शुरू)
CHX-2600KVA/130KV,260KV 130KV,260KV 20A@130KV 2600 केवीए

यू के लिए0=64 केवी केबल

72.5 केवी वर्ग के जीआईएस के लिए
10A@260KV

यू के लिए0=127 केवी केबल

145 केवी वर्ग के जीआईएस के लिए
CHX-9000KVA/150KV,300KV 150 केवी, 300 केवी 60A@150KV 9000 केवीए

यू के लिए0=87 केवी केबल

72.5 केवी वर्ग के जीआईएस के लिए
30A@300KV

यू के लिए0=160 केवी केबल

170 केवी वर्ग के जीआईएस के लिए
CHX-10000KVA/250KV,500KV 250KV,500KV 40A@250KV 10000 केवीए

यू के लिए0=127 केवी केबल

145 केवी वर्ग के जीआईएस के लिए
20A@500KV

यू के लिए0=290KV केबल

362 केवी वर्ग के जीआईएस के लिए
CHX-20000KVA/250KV,500KV 250KV,500KV 80A@250KV 20000 केवीए

यू के लिए0=127 केवी केबल

145 केवी वर्ग के जीआईएस के लिए
40A@500KV

यू के लिए0=290KV केबल

362 केवी वर्ग के जीआईएस के लिए
CHX-21000KVA/350KV,700KV ३५० केवी, ७०० केवी 60A@350KV 21000 केवीए

यू के लिए0=190 केवी केबल

170 केवी वर्ग के जीआईएस के लिए
30A@700KV

यू के लिए0=290KV केबल

550 केवी वर्ग के जीआईएस के लिए
विशेष आवश्यकता आदेश द्वारा की जा सकती है





एक्सएलपीई केबल के लिए आईईसी 60840:2011 और आईईसी 62067:2011 की साइट पर परीक्षण मानक तालिका



Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable 2



Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable 3

IX. एचवी जीआईएस के लिए IEC 62271-203:2011 से साइट पर इन्सुलेशन परीक्षण मानक तालिका



Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable 4
