भूमिगत केबल दोष दूरी लोकेटर, वितरण केबल दोष डिटेक्टर 8G भंडारण

भूमिगत केबल रूट और केबल फॉल्ट डिस्टेंस लोकेटर, वितरण केबल फॉल्ट डिटेक्टर

I. अनुप्रयोग :

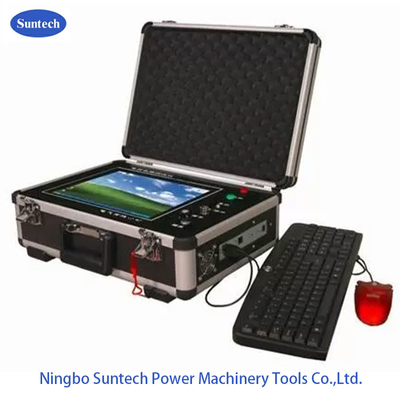

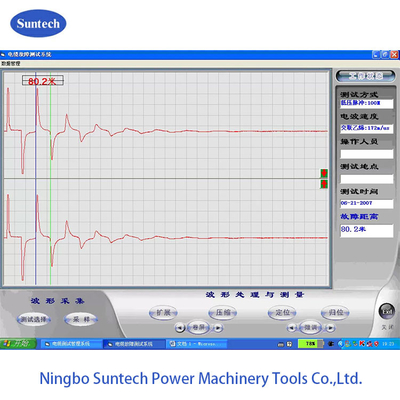

FKDL2000 केबल फॉल्ट डिस्टेंस लोकेटर एक एकीकृत परीक्षण उपकरण है, जो फॉल्ट डिटेक्शन टेस्ट होस्ट, केबल पाथ ट्रेसिंग सिग्नल जनरेटर, केबल ट्रेसिंग पाथ सिग्नल रिसीवर और केबल फॉल्ट लोकेटर आदि से बना है। होस्ट मशीन, जिसमें एकीकृत कंप्यूटर, लो-वोल्टेज पल्स जनरेटर और डेटा प्रोसेसर शामिल हैं, का उपयोग फॉल्ट डिस्टेंस का परीक्षण करने और केबल में केबल की लंबाई और वेव प्रोपेगेशन वेलोसिटी को मापने के लिए किया जाता है।पाथ सिग्नल जनरेटर द्वारा उत्पन्न 30KHz की आवृत्ति और 30V के आयाम शिखर वाली साइन वेव सिग्नल का उपयोग केबल पाथ का पता लगाने के लिए किया जाता है। पाथ सिग्नल रिसीवर का उपयोग सिग्नल पाथ प्राप्त करने के लिए किया जाता है, और केबल लोडिंग का पता लगाने और केबल दफन गहराई का अनुमान लगाने के लिए किया जाता है। फॉल्ट लोकेटर का उपयोग फॉल्ट की सटीक स्थिति के लिए किया जाता है।पता लगाने के तीन प्रकार हैंएलवी इंपल्स विधि, इंपल्स एचवी फ्लैश-ओवर विधि, मल्टीपल पल्स विधि। वैकल्पिक भाग डीसी उच्च वोल्टेज बूस्टर और नियंत्रण कैबिनेट है, जिसका उपयोग इन्सुलेशन क्षति को बढ़ाने और आसानी से मरम्मत के लिए ब्रेकडाउन वोल्टेज प्रदान करने के लिए किया जाता है।

The एकीकृत परीक्षण उपकरण 35KV से नीचे विभिन्न वोल्टेज स्तरों पर केबल फॉल्ट का परीक्षण करने में सक्षम है। यह विभिन्न केबल अनुभागों, विभिन्न ढांकता हुआ और विभिन्न केबल सामग्री के केबल फॉल्ट का परीक्षण कर सकता है। ओपन-सर्किट केबल फॉल्ट, शॉर्ट-सर्किट केबल फॉल्ट, लो-रेजिस्टेंस केबल फॉल्ट, हाई-रेजिस्टेंस लीकेज केबल फॉल्ट और हाई-रेजिस्टेंस फ्लैश-ओवर केबल फॉल्ट का परीक्षण कर सकता है।

II. तकनीकी सूचकांक:

1, फॉल्ट मापन प्रणाली

• पावर केबलों के विभिन्न प्रकार के फॉल्ट और कोएक्सियल कम्युनिकेशन केबल और टेलीफोन केबल के ओपन सर्किट या शॉर्ट-सर्किट फॉल्ट का परीक्षण करें।
• परीक्षणित केबल वर्ग: 35KV और नीचे
• ज्ञात लंबाई वाले केबलों में रेडियो वेव प्रोपेगेशन की गति को मापें।
• माप दूरी: 16 किमी से अधिक
• सिस्टम एरर: 1m से कम
• सैंपलिंग फ्रीक्वेंसी: 25 मेगाहर्ट्ज
• न्यूनतम। रिज़ॉल्यूशन: 0.2m
• डेड ज़ोन: 16m से कम
• पावर: डीसी 12V
• वजन: 5 किग्रा

2, केबल ट्रेसिंग पाथ सिग्नल जनरेटर भाग

• सिग्नल आउटपुट फ्रीक्वेंसी: 30 KHz
• ऑसिलेटिंग विधि: चॉपिंग
• पावर आउटपुट: 30W
• पावर: 220V±10%
• वजन: 4 किग्रा

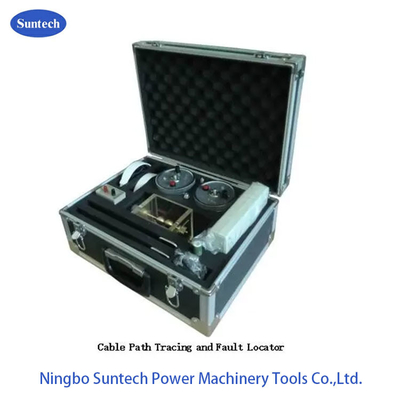

3, केबल फॉल्ट लोकेटर भाग

• माप संवेदनशीलता: 50Ω के आंतरिक प्रतिरोध वाला सिग्नल स्रोत 300 हर्ट्ज सिग्नल आउटपुट करता है, लोकेटर इनपुट सिग्नल 10μv से कम होता है जब आउटपुट 2V होता है और सिग्नल-टू-नॉइज़ अनुपात 20:1 से बेहतर होता है।
• इंपीडेंस इनपुट: 1.2KΩ से अधिक
• ईयरफ़ोन 2×2000Ω
• ऑपरेटिंग वोल्टेज: डीसी 9V±10%
• परिवेश तापमान: -20℃～70℃

4. अन्य तकनीकी डेटा

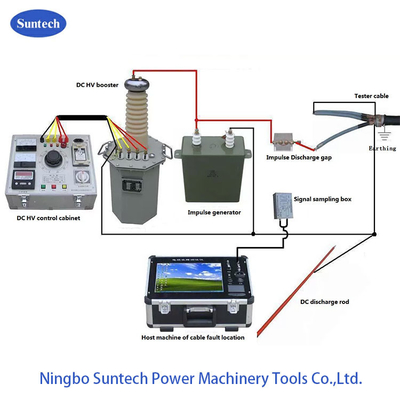

III. कॉन्फ़िगरेशन:

• FKDL केबल फॉल्ट टेस्ट सिस्टम (1 सेट)
• FKDL पाथ सिग्नल जनरेटर (1 सेट)
• पाथ सिग्नल रिसीवर (1 पीस)
• FKDL फॉल्ट लोकेटर (1 पीस)
• करंट सैंपलिंग कैबिनेट (1 पीस)
• डिस्चार्जिंग स्फीयर गैप (1 सेट)
• ईयरफ़ोन (2 पीस)
• डीसी इंपल्स कैपेसिटर (1 सेट)
