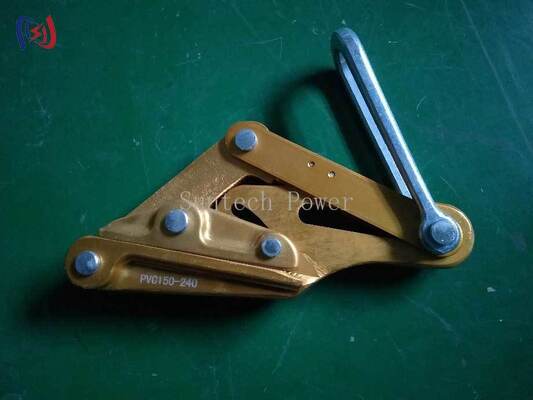

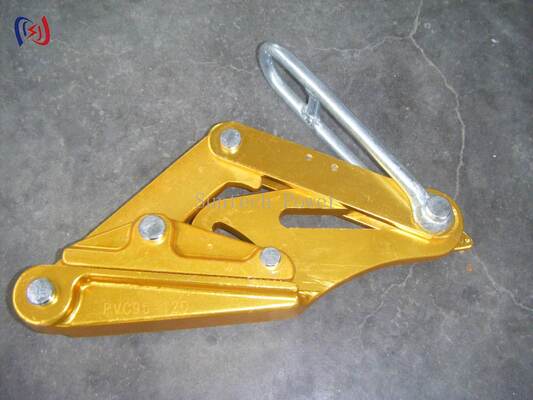

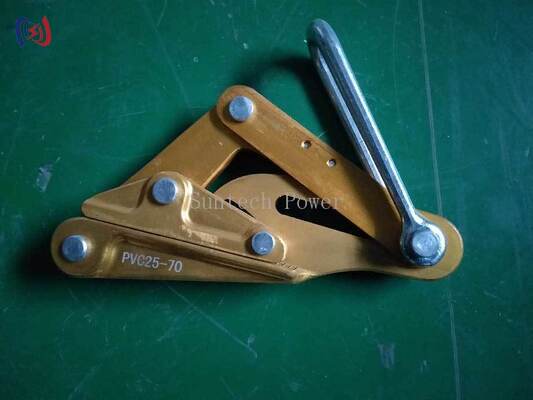

नॉन-डैमेजिंग इंसुलेटेड कंडक्टर ग्रिपर 7075-T6 अलॉय सेल्फ-टाइटनिग
उत्पाद अवलोकन
SKJL एल्यूमीनियम अलॉय इंसुलेटेड कंडक्टर ग्रिपर लाइव-लाइन काम के लिए एक पेशेवर होल्डिंग डिवाइस है। इसमें टाइटेनियम रीइन्फोर्समेंट के साथ एक उच्च-शक्ति 7075-T6 एल्यूमीनियम अलॉय बॉडी और एक सेल्फ-टाइटनिग जॉ मैकेनिज्म है जो इंसुलेटेड कंडक्टर (ACSR, AAAC, ACCC, 25-400 वर्ग मिमी) पर 80kN तक के WLL के साथ नॉन-डैमेजिंग ग्रिप प्रदान करता है। यह श्रृंखला 10-30KN के रेटेड लोड और Φ10-Φ37mm के तार व्यास को कवर करती है, जो डेड-एंड टर्मिनेशन, मिड-स्पैन रिपेयर स्लीव इंस्टॉलेशन, कंडक्टर लिफ्टिंग और अस्थायी बाईपास सर्किट निर्माण के लिए आदर्श है।
तकनीकी विशिष्टताएँ
|
वस्तु संख्या |
मॉडल |
रेटेड लोड (KN) |
लागू कंडक्टर (LG) |
लागू तार व्यास (मिमी) |
अधिकतम खुला (मिमी) |
वजन (किग्रा) |
|
13192 |
SKJL-1 |
10 |
25-70 |
Φ10-Φ14 |
15 |
1.4 |
|
13202 |
SKJL-1.5 |
15 |
95-120 |
Φ14-Φ20 |
22 |
3 |
|
13212 |
SKJL-2 |
20 |
150-240 |
Φ20-Φ25 |
27 |
4 |
|
13213 |
SKJL-2.5 |
25 |
300-400 |
Φ25-Φ32 |
34 |
4 |
|
13214 |
SKJLA-3 |
30 |
500-630 |
Φ32-Φ37 |
39 |
4 |
अनुप्रयोग
· इंसुलेटेड कंडक्टर का डेड-एंड टर्मिनेशन
· मिड-स्पैन रिपेयर स्लीव इंस्टॉलेशन
· कंडक्टर लिफ्टिंग और अस्थायी बाईपास सर्किट निर्माण
· लाइव-लाइन रखरखाव और हॉट स्टिक वर्क
· ओवरहेड ट्रांसमिशन लाइन स्ट्रिंगिंग और सैग एडजस्टमेंट
उत्पाद लाभ
· उच्च-शक्ति 7075-T6 एल्यूमीनियम अलॉय — टाइटेनियम रीइन्फोर्समेंट के साथ बॉडी 7-80kN WLL प्रदान करती है जबकि प्रति यूनिट वजन केवल 1.0-4 किग्रा रखती है, जिससे लाइव-लाइन संचालन के दौरान कार्यकर्ता की थकान कम होती है।
· नॉन-मारिंग ग्रिप इंसर्ट — कॉपर अलॉय / UHMWPE इंसर्ट क्लैंपिंग के दौरान कंडक्टर इंसुलेशन (ACSR, AAAC, ACCC, 25-400 वर्ग मिमी) को क्षति से बचाते हैं।
· सेल्फ-टाइटनिग जॉ मैकेनिज्म — स्वचालित टेंशन कम्पेन्सेशन प्रदान करता है जो कंपन और लोड परिवर्तनों के तहत ग्रिप बनाए रखता है, और पारंपरिक बोल्टेड क्लैंप की तुलना में 30% तेजी से स्थापित होता है।
· एकीकृत सुरक्षा लैच — ऊंचाई पर काम के दौरान आकस्मिक रिलीज को रोकता है, 5000-साइकिल सेवा जीवन और फील्ड-रिप्लेसेबल वियर पैड (1 मिनट से कम समय में टूल-फ्री परिवर्तन) के साथ।
· संक्षारण-प्रतिरोधी कोटिंग — तटीय और कठोर वातावरण के लिए ISO 9227 C5-M रेटेड; लाइव-लाइन काम के लिए IEEE 1217 अनुपालन और OSHA 1910.269 प्रमाणित।
