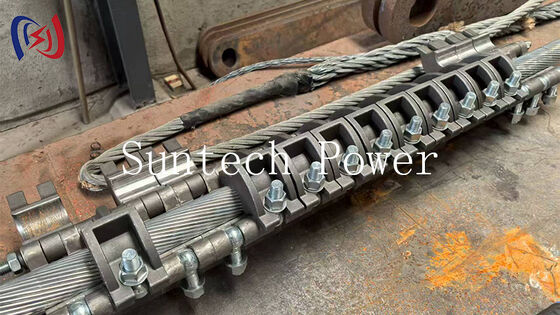

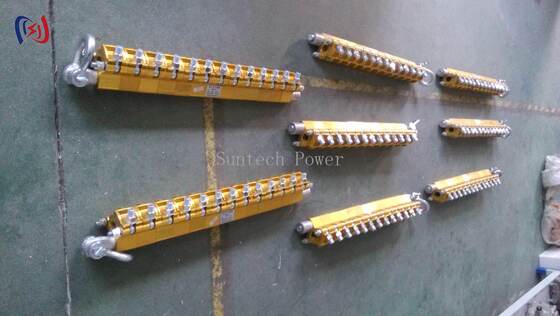

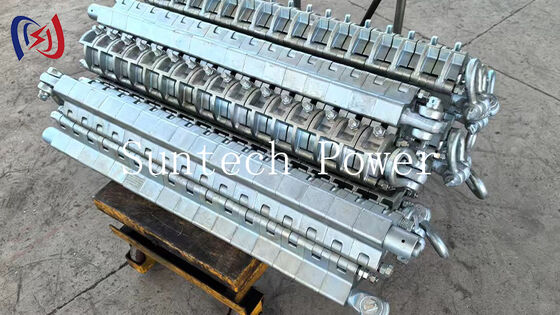

मल्टी-सेगमेंट कंडक्टर ग्रिपर आओ साथ क्लैंप 90-150KN
उत्पाद का अवलोकन
यह बहु-खंड प्रकार के कंडक्टर तार ग्रिपर के साथ आते हैं क्लैंप को उच्च तनाव और बड़े स्पैन निर्माण स्थितियों के तहत बड़े क्रॉस-सेक्शन कंडक्टरों के लिए डिज़ाइन किया गया है।यह एक बहु-खंड क्लैंप डिजाइन (9/11/13/15 खंडों) विश्वसनीय पकड़ प्रदान करता है, 25-50 मिमी के कंडक्टर व्यास के लिए 90-150KN के नामित भार के साथ। सख्त टोक़ 150N.m है, और कंडक्टर व्यास को ऑर्डर करते समय निर्दिष्ट किया जाना चाहिए। OEM अनुकूलन समर्थित है,आईएसओ 9001 के तहत उत्पादन के साथ२००८ के मानक।
तकनीकी विनिर्देश
|
आइटम संख्या |
मॉडल |
नामित भार (KN) |
लागू कंडक्टर व्यास (मिमी) |
तंग करने का टोक़ (एन.एम.) |
वजन (किलो) |
|
13230L |
SK35DP2 |
120 |
Φ35 (MAX) |
150 |
20 |
|
13231L |
SK50DP2 |
150 |
Φ50 (MAX) |
150 |
26 |
आवेदन
· उच्च तनाव के तहत बड़े क्रॉस-सेक्शन कंडक्टरों को स्ट्रिंग करना
· बड़ी दूरी की ट्रांसमिशन लाइन का निर्माण
· कंडक्टर तनाव और ढलान समायोजन
· भारी शुल्क वाली हवाई लाइनों के लिए स्ट्रिंगिंग ऑपरेशन
उत्पाद के फायदे
· मल्टी-सेगमेंट क्लैंप डिजाइन ️9/11/13/15 खंड बड़े कंडक्टरों (25-50 मिमी) पर क्लैंपिंग बल को समान रूप से वितरित करते हैं, जिससे फिसलने और कंडक्टर क्षति को रोका जा सकता है।
· उच्च नामित भार 90-150KN ️SK35DP2 120KN और SK50DP2 150KN पर नामित, उच्च तनाव और बड़े स्पैन स्ट्रिंगिंग स्थितियों के लिए बनाया गया।
· 150 एन.एम. सख्त करने का टोक़ ️उच्च क्लैंपिंग टॉर्क दृढ़ पकड़ सुनिश्चित करता है, कंडक्टर व्यास सटीक फिट के लिए आदेश में निर्दिष्ट है।
· आईएसओ 9001:2008 उत्पादनपरियोजना-विशिष्ट आवश्यकताओं के लिए OEM अनुकूलन समर्थन के साथ आईएसओ 9001: 2008 गुणवत्ता मानकों के तहत निर्मित।
