एल्यूमीनियम/नायलॉन शीव 20KN ट्रांसमिशन स्ट्रिंगिंग ब्लॉक तीन दिशा कंडक्टर खींचना
क्रॉसरम माउंटेड थ्री पर्पज स्ट्रिंगिंग ब्लॉक को तीन दिशाओं में बीलाइन और कोण ध्रुवों पर तार को स्ट्रिंग करने के लिए डिज़ाइन किया गया हैः सीधे, दाएं और बाएं।स्पर्श संरचनाओं पर एकल स्ट्रैन्डेड एल्यूमीनियम और एसीएसआर कंडक्टरों के लिए उपयुक्त. सभी गुच्छे गोलाकार बीयरिंगों पर लगाए जाते हैं. गैल्वेनाइज्ड स्टील का फ्रेम बनाया जाता है. नाममात्र भार 20KN, लागू कंडक्टर ≤LGJ240.
|
आइटम संख्या |
मॉडल |
रेटेड लोड (kN) |
लागू कंडक्टर |
वजन (किलो) |
टिप्पणी |
|
10291 |
SHCS-2L |
20 |
≤LGJ240 |
4.3 |

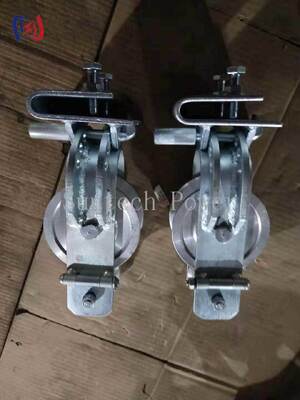

एल्यूमीनियम शीव |
|
10292 |
SHCS-2N |
20 |
≤LGJ240 |
4 |

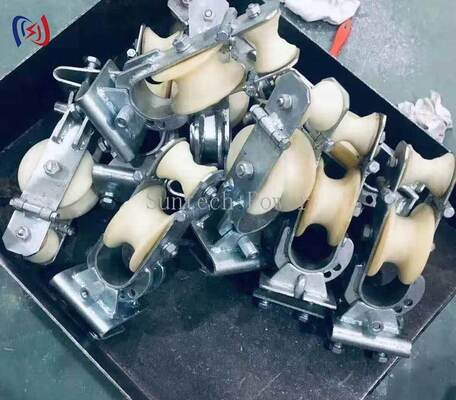

नायलॉन शीव |
· बीलाइन पोल पर स्ट्रिंगिंग वायर (सीधी दिशा)
· कोणीय पोल पर स्ट्रिंगिंग तार (दाएं और बाएं दिशा)
· स्पर्श संरचनाओं पर एकल स्ट्रैंग एल्यूमीनियम और एसीएसआर कंडक्टर की स्थापना
· बहु-दिशात्मक खींचने की आवश्यकता वाली ऊपरी ट्रांसमिशन लाइन निर्माण
· वितरण लाइनों के संयोजन परियोजनाएं
· तीन दिशात्मक स्ट्रिंगिंगएक ही ब्लॉक से सीधे, दाएं और बाएं दिशा में स्ट्रिंगिंग को सक्षम करता है, कई विशेष ब्लॉक की आवश्यकता को समाप्त करता है।
· हल्के डिजाइन 🙏केवल 4-4.3 किलोग्राम, संभालने में आसान और ऊंचाई पर क्रॉसआर्म पर स्थापित।
· गोलाकार ढक्कन ️स्थिर केबल यात्रा के लिए न्यूनतम घर्षण के साथ शांत, चिकनी घूर्णन।
· जस्ती इस्पात फ्रेमसंक्षारण प्रतिरोधी निर्माण बाहरी वातावरण में लंबी सेवा जीवन सुनिश्चित करता है।
· दोहरी सामग्री विकल्पभारी उपयोग के लिए एल्यूमीनियम शीट; संवेदनशील कंडक्टर सुरक्षा के लिए नायलॉन शीट।
· आईएसओ 9001 गुणवत्ताविश्वसनीय फील्ड प्रदर्शन के लिए सख्त गुणवत्ता नियंत्रण मानकों के तहत निर्मित।
प्रश्न: तीन उद्देश्यों का क्या अर्थ है?
उत्तर: यह एक माउंटिंग से तीन दिशाओं में तार को स्ट्रिंग कर सकता हैः सीधे (बीलाइन), दाएं और बाएं कोण के खंभे पर।
प्रश्न: कंडक्टर का अधिकतम आकार?
A: ≤LGJ240 ACSR कंडक्टर।
प्रश्न: वजन क्या है?
उत्तर: शीव सामग्री के आधार पर 4-4.3 किलो।
प्रश्न: सामग्री विकल्प?
A: SHCS-2L: एल्यूमीनियम शीव SHCS-2N: नायलॉन शीव
प्रश्न: फ्रेम सामग्री क्या है?
A: जंग प्रतिरोध के लिए जस्ती स्टील
