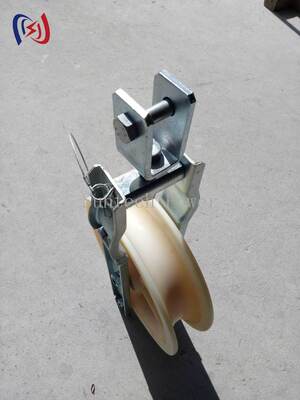

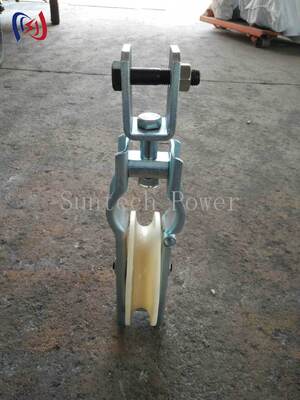

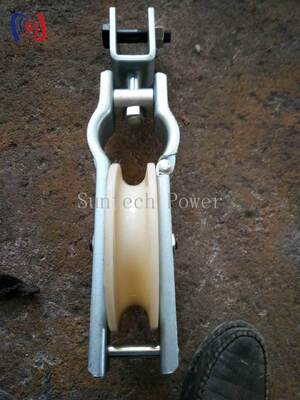

ओवरहेड ट्रांसमिशन लाइन कंडक्टर स्ट्रिंगिंग के लिए 5KN-20KN सिंगल शीव स्ट्रिंगिंग ब्लॉक
सनटेक पावर टूल्स का सिंगल शीव स्ट्रिंगिंग ब्लॉक ओवरहेड ट्रांसमिशन लाइन निर्माण के लिए एक प्रीमियम कंडक्टर स्ट्रिंगिंग समाधान है। 5KN से 20KN रेटेड लोड क्षमता में उपलब्ध, इस ब्लॉक को सीधे ध्रुवों पर कंडक्टरों को आसानी से खींचने के लिए इंजीनियर किया गया है। सटीक-मशीनीकृत शीव को सीलबंद बॉल बेयरिंग पर लगाया जाता है जिससे न्यूनतम घर्षण सुनिश्चित होता है। स्प्लिसिंग स्लीव्स, स्टील वायर रस्सियाँ और कनेक्टर बिना किसी रुकावट के खांचे से गुजरते हैं। एल्यूमीनियम मिश्र धातु या एमसी नायलॉन शीव विकल्पों के साथ उपलब्ध है, जिसका वजन 1.5-15 किलोग्राम है। ISO 9001:2008 मानकों के तहत निर्मित। हैंगर हुक प्रकार या प्लेट प्रकार में उपलब्ध है।
|
आइटम नंबर |
नमूना |
उपयुक्त कंडक्टर |
रेटेड लोड (केएन) |
वजन (किलो) |
टिप्पणी |
|
10171 |
एसएचडी-120×30 |
एलजीजे25~70 |
5 |
1.5 |
अल्युमीनियम |
|
10172 |
एसएचडी-160×40 |
LGJ95~120 |
10 |
2.5 |
अल्युमीनियम |
|
10173 |
एसएचडी-200×40 |
एलजीजे150~240 |
15 |
4 |
अल्युमीनियम |
|
10174 |
एसएचडी-200×60 |
एलजीजे150~240 |
15 |
4.6 |
अल्युमीनियम |
|
10175 |
एसएचडी-250×40 |
एलजीजे150~240 |
20 |
4.6 |
अल्युमीनियम |
|
10176 |
एसएचडी-250×60 |
एलजीजे300~400 |
20 |
6 |
अल्युमीनियम |
|
10177 |
एसएचडी-270×60 |
एलजीजे300~400 |
20 |
7 |
अल्युमीनियम |
|
10178 |
एसएचडी-320×60 |
एलजीजे300~400 |
20 |
9.5 |
अल्युमीनियम |
|
10179 |
एसएचडी-400×80 |
एलजीजे400~500 |
20 |
15 |
अल्युमीनियम |
|
10191 |
SHDN-120×30 |
एलजीजे25~70 |
5 |
1.5 |
नायलॉन |
|
10192 |
एसएचडीएन-160×40 |
LGJ95~120 |
10 |
2.5 |
नायलॉन |
|
10193 |
एसएचडीएन-200×40 |
एलजीजे150~240 |
15 |
3.6 |
नायलॉन |
|
10194 |
एसएचडीएन-200×60 |
एलजीजे150~240 |
15 |
4 |
नायलॉन |
|
10195 |
SHDN-250×40 |
एलजीजे150~240 |
20 |
4 |
नायलॉन |
|
10196 |
एसएचडीएन-250×60 |
एलजीजे300~400 |
20 |
4.5 |
नायलॉन |
|
10197 |
एसएचडीएन-270×60 |
एलजीजे300~400 |
20 |
5.6 |
नायलॉन |
|
10198 |
SHDN-320×60 |
एलजीजे300~400 |
20 |
6.7 |
नायलॉन |
|
10198-1 |
SHDN-320×80 |
एलजीजे300~400 |
20 |
8 |
नायलॉन |
|
10199 |
एसएचडीएन-400×80 |
एलजीजे400~500 |
20 |
13 |
नायलॉन |
|
10199-1 |
एसएचडीएन-400×100 |
एलजीजे400~500 |
20 |
15 |
नायलॉन |
|
10199-2 |
एसएचडीएन-400×120 |
एलजीजे400~500 |
20 |
18 |
नायलॉन |
· ओवरहेड ट्रांसमिशन लाइन निर्माण में सीधे खंभों पर कंडक्टरों को खींचना
· विभिन्न वोल्टेज स्तरों पर ACSR कंडक्टर LGJ25 से LGJ500 तक स्ट्रिंग करना
· स्टील के तार रस्सियों का मार्गदर्शन करना और शीव ग्रूव के माध्यम से आस्तीन को जोड़ना
· विद्युत वितरण एवं पारेषण लाइन स्ट्रिंग परियोजनाएँ
· उपयोगिता निर्माण और रखरखाव संचालन
· हल्के एल्यूमीनियम या नायलॉन शीव -केवल 1.5-15 किलोग्राम वजन, चालक दल की थकान को काफी कम करता है। एल्यूमिनियम शीव उत्कृष्ट पहनने के प्रतिरोध प्रदान करता है जबकि एमसी नायलॉन बेहतर केबल सुरक्षा प्रदान करता है।
· बॉल बेयरिंग माउंटेड डिज़ाइन -सटीक सीलबंद बॉल बेयरिंग सुचारू, मौन घुमाव और न्यूनतम खींचने वाले प्रतिरोध को सुनिश्चित करते हैं, जिससे केबल का जीवन बढ़ता है।
· बहुमुखी कंडक्टर रेंज -ग्रामीण लाइनों से लेकर हाई-वोल्टेज कॉरिडोर तक की व्यापक परियोजनाओं के लिए LGJ500 ACSR कंडक्टरों के माध्यम से LGJ25 को समायोजित करता है।
· पास-थ्रू ग्रूव डिज़ाइन -स्प्लिसिंग स्लीव्स, कनेक्टर्स और स्टील वायर रस्सियों को बिना किसी रुकावट के गुजरने की अनुमति देता है, जिससे रुकने और फिर से रिग करने की आवश्यकता समाप्त हो जाती है।
· ISO 9001:2008 प्रमाणित गुणवत्ता -कई परियोजना चक्रों में संक्षारण प्रतिरोध के लिए गैल्वनाइज्ड स्टील फ्रेम के साथ सख्त गुणवत्ता नियंत्रण के तहत निर्मित।
· लचीले माउंटिंग विकल्प -विभिन्न पोल और क्रॉसआर्म कॉन्फ़िगरेशन के लिए हुक प्रकार या प्लेट प्रकार के हैंगर के साथ उपलब्ध है।
प्रश्न: एल्यूमीनियम और नायलॉन शीव के बीच क्या अंतर है?
ए: एल्यूमिनियम शीव (एसएचडी) हेवी-ड्यूटी खींचने के लिए उच्च पहनने के प्रतिरोध और गर्मी लंपटता प्रदान करता है। नायलॉन शीव (एसएचडीएन) बेहतर केबल सुरक्षा के साथ हल्का है, ओपीजीडब्ल्यू जैसे संवेदनशील कंडक्टरों के लिए पसंदीदा है।
प्रश्न: अधिकतम कंडक्टर आकार क्या है?
A: SHD-400×80 LGJ400~500 को समायोजित करता है। बड़े कंडक्टरों के लिए, कस्टम समाधान के लिए हमारी इंजीनियरिंग टीम से परामर्श लें।
प्रश्न: क्या स्प्लिसिंग स्लीव्स आर-पार हो सकती हैं?
उत्तर: हां, खांचे को आस्तीन, तार रस्सियों और कनेक्टर्स को बिना किसी रुकावट के गुजरने की अनुमति देने के लिए डिज़ाइन किया गया है।
प्रश्न: वारंटी?
उत्तर: विनिर्माण दोषों को कवर करने वाली मानक 1-वर्ष की वारंटी। उचित रखरखाव के साथ, ब्लॉक कई प्रमुख परियोजनाओं के माध्यम से चलते हैं।
प्रश्न: कस्टम माउंटिंग?
उत्तर: हाँ, हुक प्रकार और प्लेट प्रकार के हैंगर उपलब्ध हैं। ऑर्डर करते समय आवश्यकता निर्दिष्ट करें.
