डबल शीव स्ट्रिंगिंग ब्लॉक 25-400 मिमी छोटे कंडक्टर क्रॉसआर्म माउंट स्ट्रिंगिंग के लिए

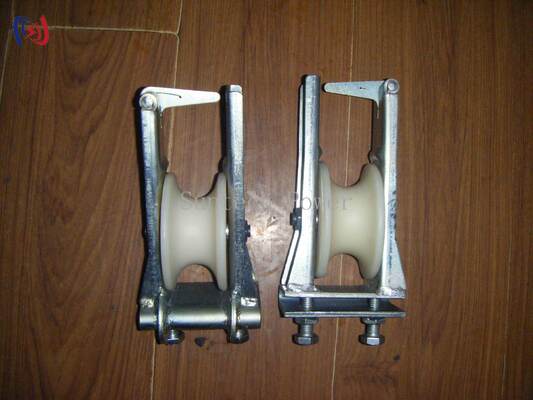

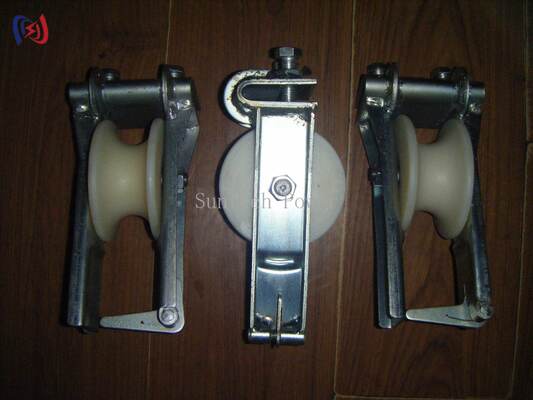

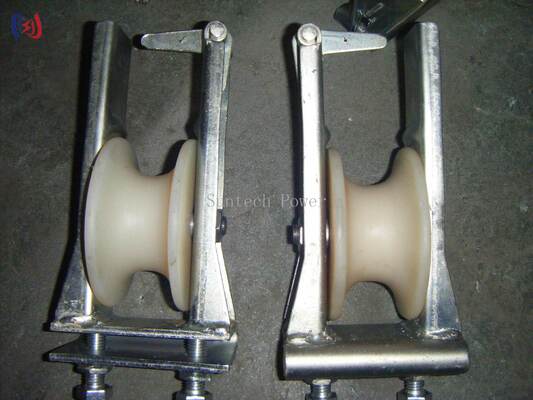

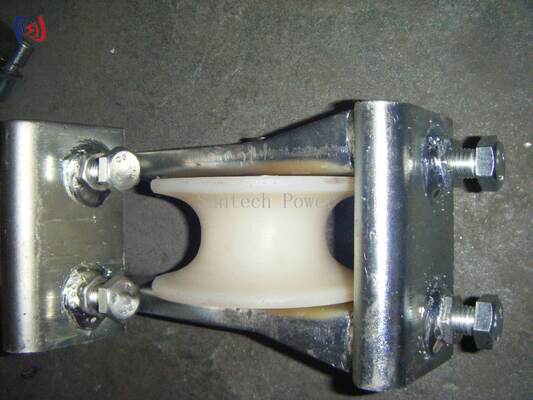

स्वेव स्काईवर्ड डबल शीव स्ट्रिंगिंग ब्लॉक को क्रॉसआर्म माउंट किए गए सीधे पोल पर छोटे व्यास के कंडक्टर खींचने के लिए इंजीनियर किया गया है।डबल शीव डिजाइन 25 मिमी से 400 मिमी तक के कंडक्टरों के लिए बढ़ी हुई स्थिरता और केबल मार्गदर्शन प्रदान करता है. 5KN से 20KN में उपलब्ध है, 50mm या 60mm चौड़ाई के साथ 80mm या 120mm के व्यास के साथ। जस्ती स्टील से फ्रेम। एल्यूमीनियम मिश्र धातु और एमसी नायलॉन दोनों विकल्प उपलब्ध हैं।
|
आइटम संख्या |
मॉडल |
नामित भार (KN) |
व्यास × चौड़ाई |
लागू कंडक्टर |
वजन (किलो) |
टिप्पणी |
|
10231 |
SHC-0.5 |
5 |
Φ80×50 |
25-185 |
1.5 |
एल्यूमीनियम |
|
10232 |
SHC-2 |
20 |
φ120×60 |
35-240 |
3 |
एल्यूमीनियम |
|
10221 |
SHC-1 |
10 |
🙏 |
≤ 400 |
4 |
एल्यूमीनियम |
|
10233 |
SHCN-0.5 |
5 |
Φ80×50 |
25-185 |
1.1 |
नायलॉन |
|
10234 |
SHCN-2 |
20 |
φ120×60 |
35-240 |
2.3 |
नायलॉन |
|
10222 |
SHLN-1 |
10 |
🙏 |
≤ 400 |
3 |
नायलॉन |
· क्रॉसआर्म माउंटेड सीधे पोल पर छोटे व्यास के कंडक्टर खींचना
· ऊपरी पारेषण और वितरण लाइनों का निर्माण
· अनुप्रयोग जहां अधिकतम कोण लोहा < 90° हो
· स्थिर दोहरी-शव केबल मार्गदर्शन की आवश्यकता स्ट्रिंगिंग
· उपयोगिता लाइनों का रखरखाव और स्थापना
· डबल बीन की स्थिरतादोहरी शीव केबल मार्गदर्शन और स्थिरता प्रदान करती है, खींचने के संचालन के दौरान कंडक्टर के मोड़ को रोकती है।
· अल्ट्रा-लाइटवेटकेवल 1.1-4KG, महत्वपूर्ण रूप से हैंडलिंग थकान को कम करता है और ऊंचाई पर स्थापना को सरल बनाता है।
· व्यापक कंडक्टर संगततावितरण और संचरण अनुप्रयोगों को कवर करने वाले 25 मिमी से 400 मिमी के कंडक्टरों को समायोजित करता है।
· बॉल लेयरिंग चिकनी ऑपरेशनसीलबंद गोलाकार असर कम घर्षण वाले घूर्णन को सुनिश्चित करते हैं, जिससे खींचने की शक्ति की आवश्यकता कम हो जाती है।
· दोहरी सामग्री विकल्पस्थायित्व के लिए एल्यूमीनियम शीट; केबल की बेहतर सुरक्षा के लिए नायलॉन शीट।
· जस्ती इस्पात फ्रेमउत्कृष्ट संक्षारण प्रतिरोध के लिए गर्म डुबकी जस्ती संरचना।
प्रश्नः अधिकतम कोण?
A: अधिकतम कोण लोहे <90° के लिए डिज़ाइन किया गया है। बड़े कोणों के लिए, हमारे कोने स्ट्रिंगिंग ब्लॉक श्रृंखला का उपयोग करें।
प्रश्न: SHC बनाम SHCN अंतर?
A: SHC: स्थायित्व के लिए एल्यूमीनियम शीव SHCN: MC नायलॉन शीव, हल्का और कोमल केबल हैंडलिंग।
प्रश्न: ओपीजीडब्ल्यू का प्रयोग?
उत्तर: छोटे ओपीजीडब्ल्यू के लिए उपयुक्त नायलॉन शीव वेरिएंट। हमारी तकनीकी टीम से परामर्श करें।
प्रश्न: माउंटिंग विकल्प?
उत्तर: क्रॉसआर्म को सीधे खंभे पर लगाएं। ऑर्डर करते समय हैंगर का प्रकार निर्दिष्ट करें।
प्रश्न: MOQ?
एकः मानक MOQ 1 SET है।
