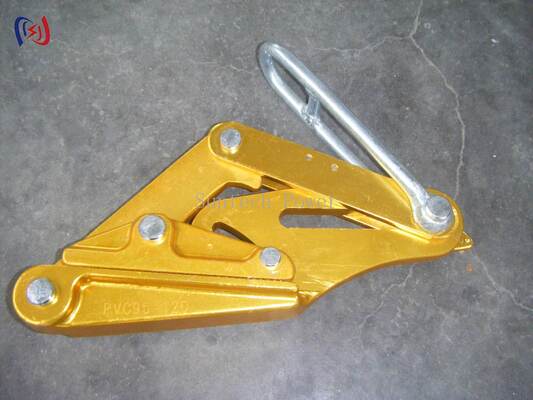

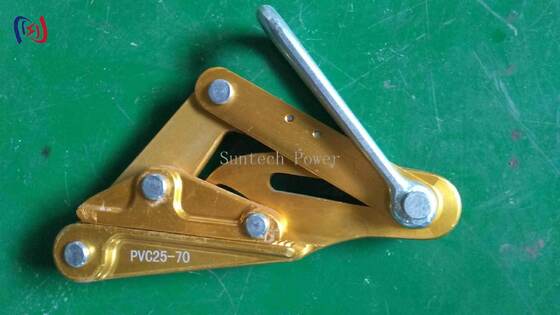

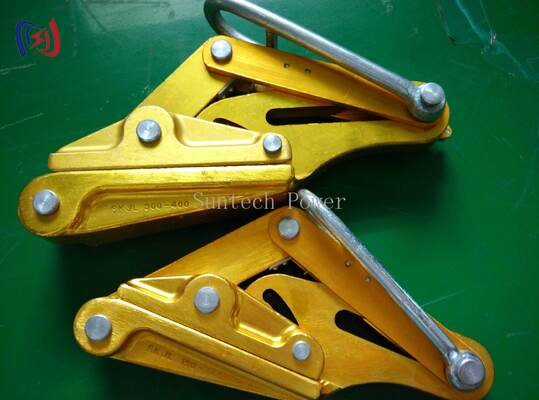

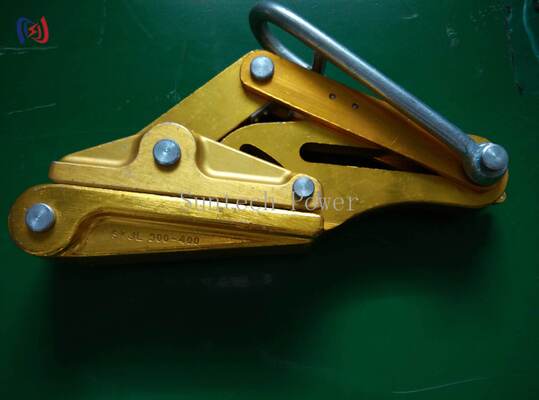

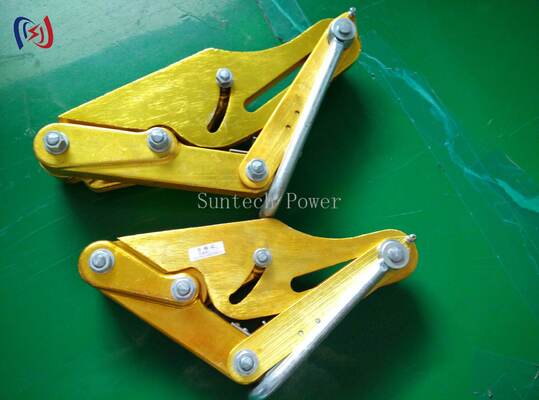

एल्यूमीनियम मिश्र धातु अछूता कंडक्टर ग्रिपर 10-30KN के लिए ओवरहेड लाइन स्ट्रिंगिंग
SKJL सीरीज एल्यूमीनियम मिश्र धातु अछूता कंडक्टर ग्रिपर (जिसे आओ के साथ क्लैंप या केबल खींचने क्लैंप के रूप में भी जाना जाता है) एक पेशेवर उपकरण है जिसे ओवरहेड ट्रांसमिशन लाइन स्ट्रिंग के लिए डिज़ाइन किया गया है,कंडक्टर के झुकाव को समायोजित करना, और बिजली निर्माण के दौरान केबल निर्धारण. चीन के Ningbo में Suntech पावर द्वारा निर्मित, इस कंडक्टर ग्रिपर उच्च शक्ति एल्यूमीनियम मिश्र धातु से फोर्ज किया जाता है,स्थायित्व और हल्के पोर्टेबिलिटी का उत्कृष्ट संतुलन प्रदान करता है. 10KN से 30KN और लागू कंडक्टर व्यास से Φ10 मिमी से Φ37 मिमी के नामित भार को कवर करने के लिए पांच मॉडल में उपलब्ध है,SKJL श्रृंखला ट्रांसमिशन और वितरण लाइन की सभी सामान्य आवश्यकताओं को कवर करती है. पृथक डिजाइन यह सुनिश्चित करता है कि कंडक्टर की पृथक परत clamping और तनाव संचालन के दौरान बरकरार रहता है,यह विशेष रूप से आधुनिक अछूता कंडक्टर अनुप्रयोगों के लिए उपयुक्त बना रहा है.
|
आइटम संख्या |
मॉडल |
नामित भार |
लागू कंडक्टर |
तार व्यास |
अधिकतम खुला |
वजन |
|
13192 |
एसकेजेएल-1 |
10 |
२५-७० |
Φ10-Φ14 |
15 |
1.4 |
|
13202 |
एसकेजेएल-1.5 |
15 |
९५-१२० |
Φ14-Φ20 |
22 |
3 |
|
13212 |
एसकेजेएल-2 |
20 |
150-240 |
Φ20-Φ25 |
27 |
4 |
|
13213 |
SKJL-2.5 |
25 |
300-400 |
Φ25-Φ32 |
34 |
4 |
|
13214 |
SKJLA-3 |
30 |
500-630 |
Φ32-Φ37 |
39 |
4 |
सामग्रीःउच्च शक्ति वाले एल्यूमीनियम मिश्र धातु (कामी)
सतह उपचार:एनोडाइज्ड/एन्टी-क्रोजीशन कोटिंग
प्रमाणीकरणःआईएसओ 9001
वारंटीः1 वर्ष
पैकेजिंगःलकड़ी का मामला
MOQ:1 SET
प्रसव का समय:7-15 दिन
भुगतान की शर्तेंःएल/सी, टी/टी
· हेड ट्रांसमिशन लाइन के कंडक्टरों को स्ट्रिंग करना और उन्हें समायोजित करना
· विद्युत लाइन निर्माण के दौरान अछूता कंडक्टरों को क्लैंपिंग और फिक्सिंग
· नई लाइन की स्थापना के लिए टॉवर-टू-टावर कंडक्टर तनाव
· वितरण लाइनों का रखरखाव और मरम्मत कार्य
· सबस्टेशन कंडक्टर खींचना और स्थिति
· ऑप्टिकल फाइबर कम्पोजिट ओवरहेड ग्राउंड वायर (OPGW) की स्थापना का समर्थन
· हल्के एल्यूमीनियम मिश्र धातु निर्माणश्रृंखला में केवल 1.4-5 किलो वजन के साथ, स्टील के विकल्पों की तुलना में ऑपरेटर की थकान को काफी कम करता है।फोल्ड एल्यूमीनियम मिश्र धातु शरीर आधे वजन पर स्टील के बराबर ताकत प्रदान करता है.
· अछूता डिजाइन कंडक्टरों की रक्षा करता हैक्लैंप शरीर और पकड़ने की सतह को तनाव के दौरान कंडक्टर इन्सुलेशन परत को नुकसान से बचाने के लिए डिज़ाइन किया गया है,आधुनिक अछूता लाइन संयंत्रों में महंगे पुनर्मिलन के एक सामान्य स्रोत को समाप्त करना.
· व्यापक कंडक्टर रेंज कवरेजपांच मॉडल LGJ25-70 से LGJ500-630 कंडक्टर और Φ10mm से Φ37mm तक के तार व्यास को कवर करते हैं, जिससे एक एकल श्रृंखला अधिकांश मानक ट्रांसमिशन और वितरण लाइन विनिर्देशों का समर्थन करने की अनुमति देती है।
· उच्च-शक्ति वाले फोर्ज्ड निर्माणगर्म कुदाए गए एल्यूमीनियम मिश्र धातु शरीर एक सुरक्षा मार्जिन के साथ 30KN तक के नामित भार प्रदान करता है, जिससे भारी तनाव की स्थिति में विश्वसनीय प्रदर्शन सुनिश्चित होता है।
· सरल एक-व्यक्ति संचालनपेंच-समायोजन तंत्र तेजी से क्लैंपिंग और रिलीज़ की अनुमति देता है, स्पैन के बीच सेटअप समय को कम करता है। कॉम्पैक्ट आयाम सीमित टॉवर कार्यक्षेत्रों में भी आसान संचालन की अनुमति देते हैं।
· जंग प्रतिरोधी लंबे समय तक क्षेत्र जीवन के लिएएनोडाइज्ड सतह उपचार आर्द्रता, यूवी और तापमान चरम सीमाओं से सुरक्षा प्रदान करता है, बाहरी भंडारण और क्षेत्र की स्थितियों में लंबे सेवा जीवन सुनिश्चित करता है।
प्रश्न: एक कंडक्टर ग्रिपर और एक कम्पाइलर क्लैंप में क्या अंतर है?
उत्तर: व्यवहार में, इन शब्दों का प्रयोग इस प्रकार के उपकरण के लिए एक-दूसरे के लिए किया जाता है। दोनों एक उपकरण को संदर्भित करते हैं जो हवाई लाइन स्ट्रिंग के दौरान एक कंडक्टर को पकड़ता है और खींचता है या तनाव देता है।SKJL श्रृंखला एक कंडक्टर ग्रिपर और एक साथ आ क्लैंप दोनों के रूप में कार्य करता है, ढलान समायोजन और तार खींचने के संचालन के लिए उपयुक्त।
प्रश्न: क्या इस ग्रिपर का उपयोग नंगे (गैर अछूते) कंडक्टरों पर किया जा सकता है?
उत्तर: हाँ. हालांकि ग्रिपर का डिजाइन विशेष रूप से अछूता कंडक्टरों के लिए उपयुक्त है (चमकदार क्लैंपिंग सतह अछूता परत को नुकसान नहीं पहुंचाएगी),यह भी नंगे एल्यूमीनियम और स्टील-प्रबलित कंडक्टर (एसीएसआर) पर इस्तेमाल किया जा सकता है, AAC, आदि) बिना किसी मुद्दे के।
प्रश्न: मैं अपने कंडक्टर के लिए सही मॉडल का चयन कैसे करूं?
A: अपने कंडक्टर के LGJ पदनाम या बाहरी व्यास को विनिर्देश तालिका से मेल खाएं। उदाहरण के लिए, एक LGJ-240 कंडक्टर (Φ20-Φ25 मिमी) SKJL-2 (आइटम 13212) का उपयोग करेगा।मॉडल जहां अपने कंडक्टर व्यास "लागू तार व्यास" सीमा के भीतर आता है का चयन करें और सुनिश्चित करें कि नामित भार अपने अधिकतम तनाव बल से अधिक है.
प्रश्न: क्या ग्रिपर को विशेष रखरखाव की आवश्यकता होती है?
A: न्यूनतम रखरखाव की आवश्यकता होती है। स्क्रू तंत्र को साफ रखें और हल्का चिकनाई करें। तटीय या संक्षारक वातावरण में उपयोग के बाद ताजे पानी से कुल्ला करें।पहनने के लिए समय-समय पर पकड़ने की सतह का निरीक्षण करेंमहत्वपूर्ण तनाव अनुप्रयोगों में उपयोग किए जाने वाले उपकरणों के लिए वार्षिक पुनर्मूल्यांकन की सिफारिश की जाती है।
प्रश्न: इस श्रृंखला का अधिकतम कंडक्टर व्यास क्या है?
A: सबसे बड़ा मॉडल, SKJLA-3, Φ37 मिमी (LGJ500-630) तक के कंडक्टरों को 39 मिमी के अधिकतम उद्घाटन के साथ समायोजित करता है।
