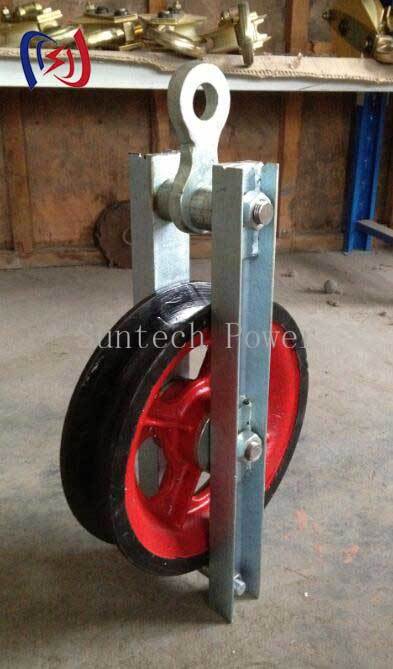

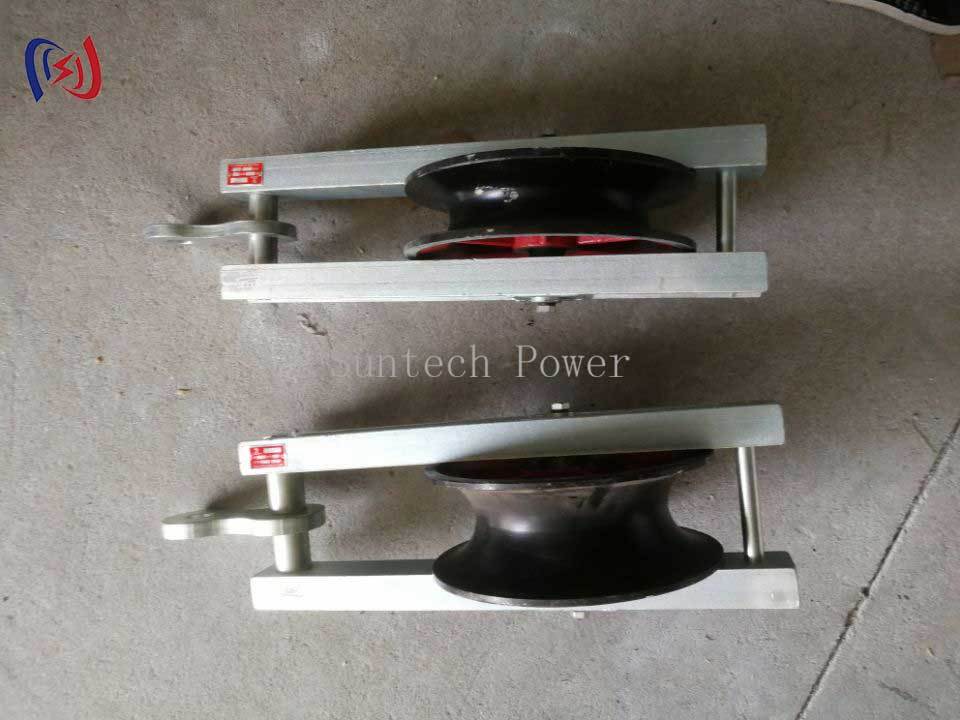

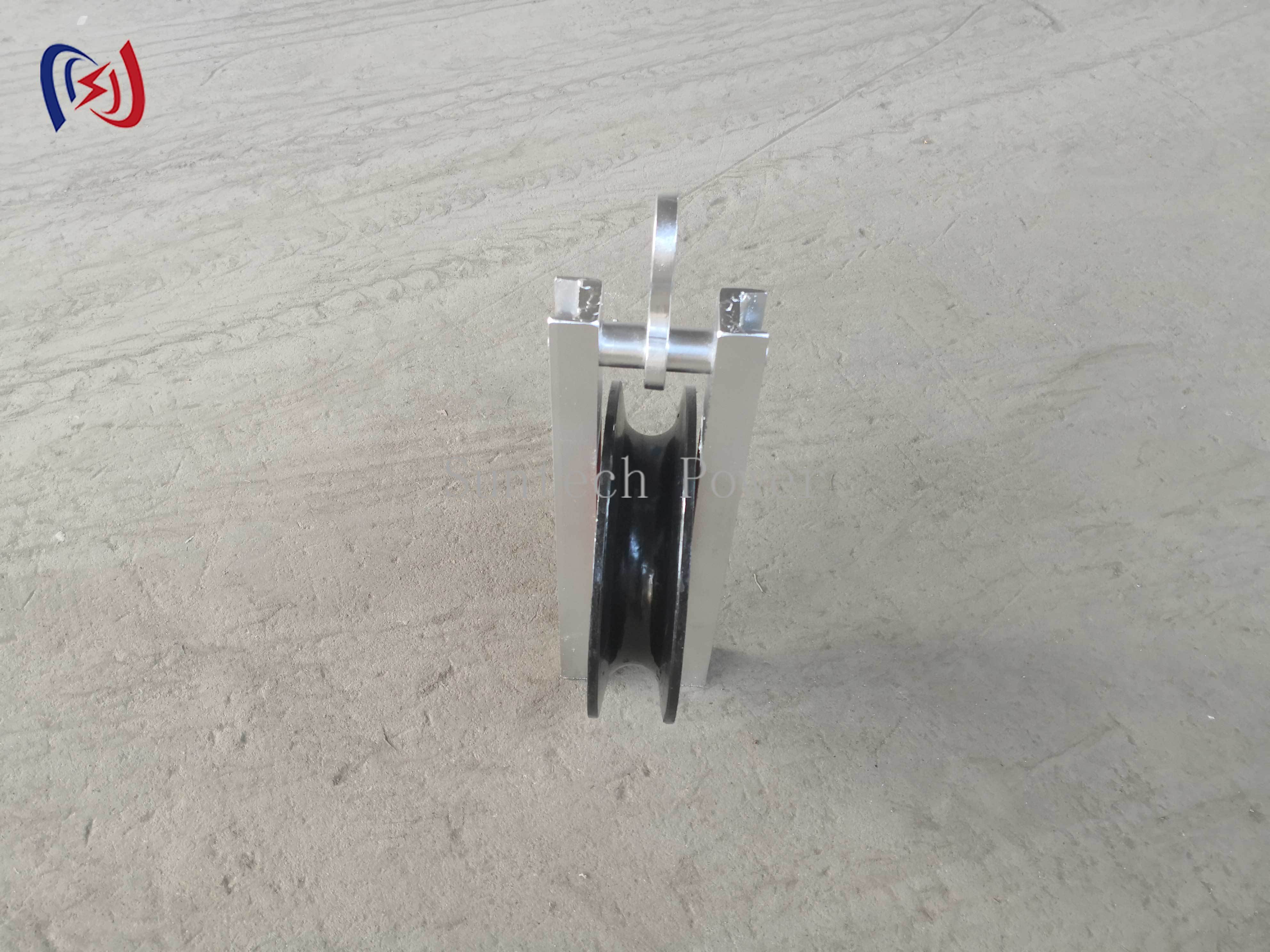

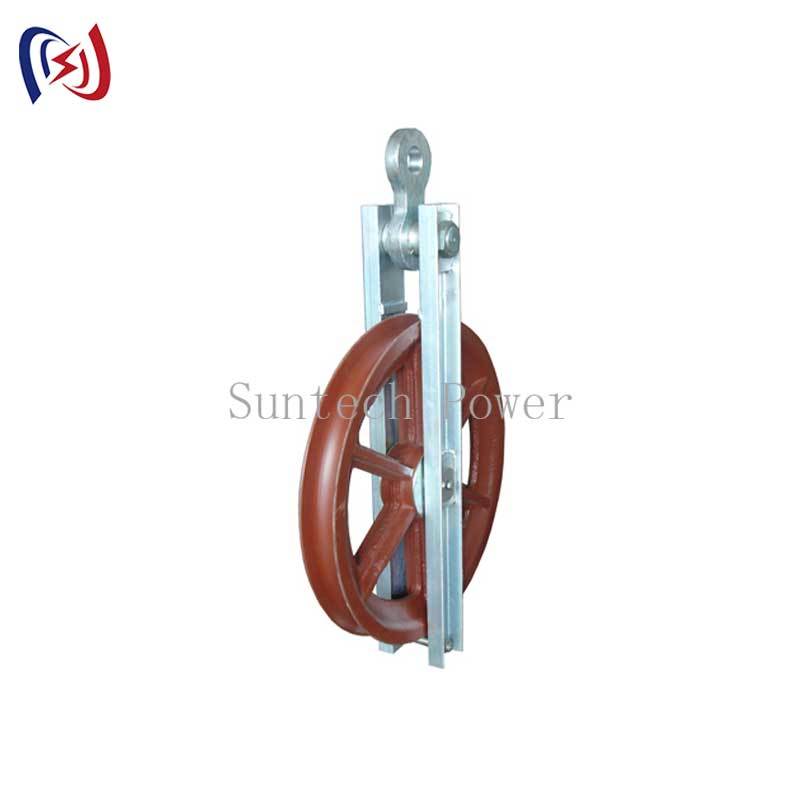

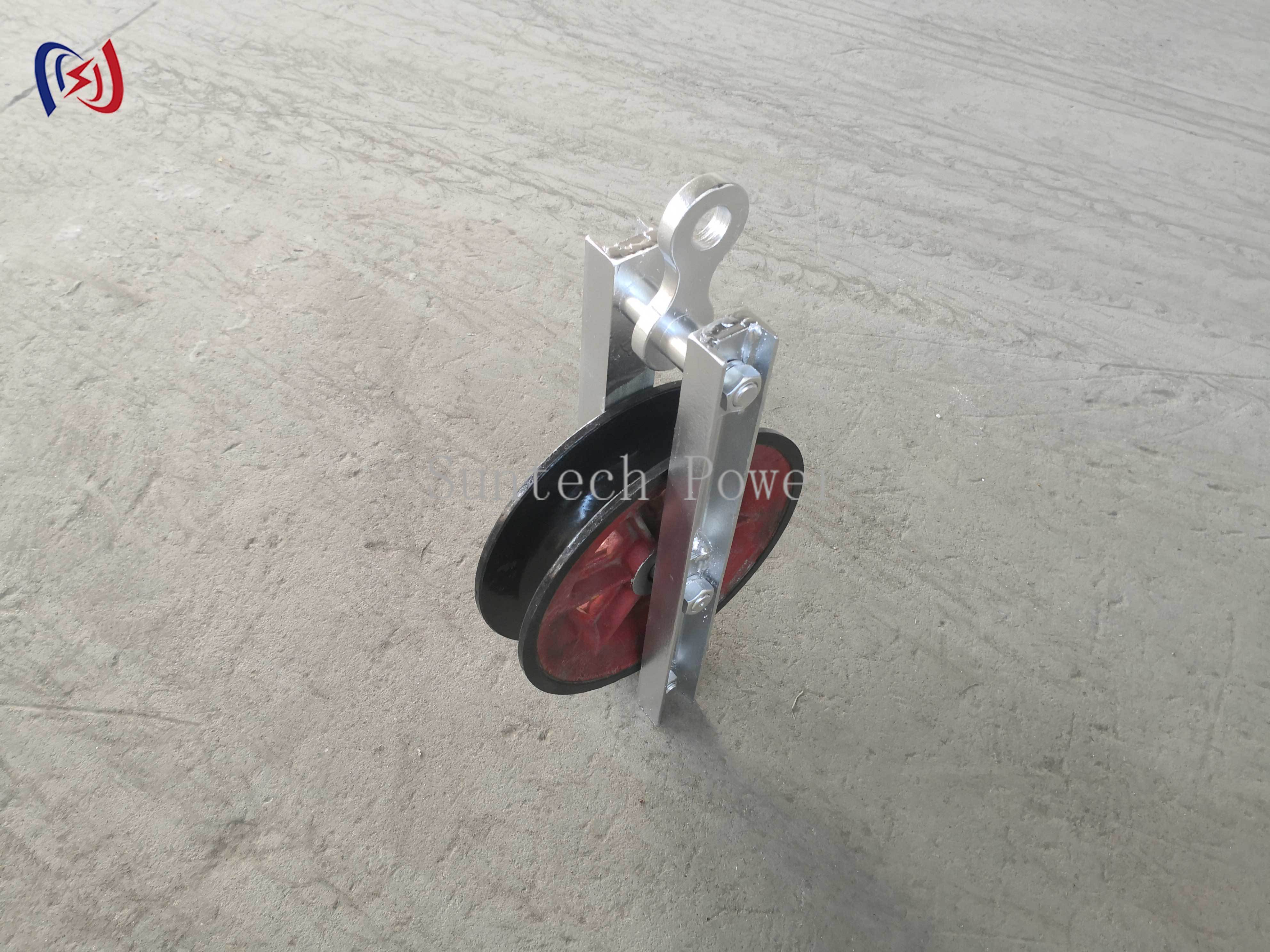

हाई स्पीड टर्निंग ब्लॉकएक हेवी-ड्यूटी केबल खींचने और कंडक्टर स्ट्रिंगिंग टूल है जिसे इंस्टॉलेशन के दौरान दिशात्मक परिवर्तनों के माध्यम से केबल, कंडक्टर और रस्सियों का मार्गदर्शन करने के लिए डिज़ाइन किया गया है। यह विशेष रूप से केबल खींचने के संचालन के लिए उपयुक्त है जहां तेज मोड़, उच्च खींचने वाला बल और लंबी दूरी की रूटिंग से घर्षण बढ़ सकता है या केबल जैकेट को नुकसान हो सकता है।
यह टर्निंग ब्लॉक रेटेड लोड के साथ उपलब्ध है50KN से 300KN, शीव व्यास सेΦ308 मिमी से Φ916 मिमी, और शेव चौड़ाई से75 मिमी से 125 मिमी. स्टील शीव संरचना ट्रांसमिशन लाइन निर्माण, पावर केबल स्थापना, फाइबर ऑप्टिक तैनाती और भूमिगत डक्ट केबल बिछाने में मांग वाले क्षेत्र अनुप्रयोगों का समर्थन करती है।
एक नियंत्रित केबल टर्निंग पथ प्रदान करके, उत्पाद खींचने वाले घर्षण को कम करने, मोड़ पर केबल की सतह की रक्षा करने और निर्माण के दौरान केबल रूटिंग में सुधार करने में मदद करता है।
| मद संख्या। | नमूना | चूहों से भरा हुआ | शीव व्यास | शेव चौड़ाई | वज़न | टिप्पणी |
|---|---|---|---|---|---|---|
| 12141 | THZ1-5 | 50KN | Φ308मिमी | 75 मिमी | 22 किग्रा | स्टील शीव |
| 12141ए | THZ1-8 | 80KN | Φ308मिमी | 110 मिमी | 30 किलो | स्टील शीव |
| 12142 | THZ1-16 | 160KN | Φ600मिमी | 110 मिमी | 115 किग्रा | स्टील शीव |
| 12143 | THZ1-30 | 300KN | Φ916मिमी | 110/125 मिमी | 200 किलो | स्टील शीव |
हाई स्पीड टर्निंग ब्लॉक इसके लिए उपयुक्त है:
इसका उपयोग आमतौर पर वहां किया जाता है जहां केबलों या कंडक्टरों को एक आसान खींचने वाले पथ को बनाए रखते हुए दिशा बदलने की आवश्यकता होती है।
हेवी-ड्यूटी पुलिंग के लिए 50KN से 300KN रेटेड लोड
उत्पाद श्रेणी शामिल है50KN, 80KN, 160KN, और 300KNरेटेड लोड विकल्प, विभिन्न केबल खींचने या कंडक्टर स्ट्रिंग आवश्यकताओं के अनुसार चयन की अनुमति देते हैं।
केबल दिशा नियंत्रण के लिए बड़ा शीव व्यास
शीव व्यास के साथΦ308 मिमी से Φ916 मिमी, टर्निंग ब्लॉक केबल और कंडक्टर रूटिंग के लिए एक परिभाषित टर्निंग त्रिज्या प्रदान करता है, जो दिशात्मक परिवर्तनों पर तनाव को कम करने में मदद करता है।
फ़ील्ड निर्माण उपयोग के लिए स्टील शीव
स्टील शीव संरचना बिजली निर्माण वातावरण की मांग के लिए उपयुक्त है जहां केबल खींचने वाले उपकरणों को यांत्रिक शक्ति और पहनने के प्रतिरोध की आवश्यकता होती है।
केबल खींचने के दौरान घर्षण को कम करने में मदद करता है
टर्निंग ब्लॉक मोड़ के माध्यम से केबल का मार्गदर्शन करता है, जिससे कोनों या खुरदरी सतहों पर सीधे केबल खींचने की तुलना में घर्षण को कम करने में मदद मिलती है।
तीव्र मोड़ पर केबल क्षति को रोकने में मदद करता है
जब केबल तीव्र मोड़ से गुजरती हैं, तो जैकेट में घर्षण और झुकने पर तनाव हो सकता है। यह टर्निंग ब्लॉक इंस्टॉलेशन के दौरान केबल सतहों की सुरक्षा में मदद करने के लिए एक निर्देशित शीव पथ प्रदान करता है।
एकाधिक केबल स्थापना परियोजनाओं के लिए उपयुक्त
उत्पाद का उपयोग ट्रांसमिशन लाइन कार्य, पावर केबल बिछाने, फाइबर ऑप्टिक केबल परिनियोजन और भूमिगत डक्ट केबल स्थापना में किया जा सकता है।
हाई स्पीड टर्निंग ब्लॉक का उपयोग केबल खींचने और कंडक्टर स्ट्रिंग संचालन के दौरान दिशात्मक परिवर्तनों के माध्यम से केबल, कंडक्टर या रस्सियों का मार्गदर्शन करने के लिए किया जाता है। यह घर्षण को कम करने और मोड़ पर केबलों की सुरक्षा करने में मदद करता है।
उत्पाद में उपलब्ध है50KN, 80KN, 160KN, और 300KNरेटेड लोड विकल्प।
उपलब्ध शीव व्यास हैंΦ308 मिमी, Φ600 मिमी, और Φ916 मिमी, चयनित मॉडल पर निर्भर करता है।
हाँ। यह ट्रांसमिशन लाइन निर्माण, ओवरहेड कंडक्टर स्ट्रिंग और पावर केबल खींचने वाले अनुप्रयोगों के लिए उपयुक्त है।
हाँ। तेज कोनों या खुरदरी सतहों के साथ सीधे संपर्क की अनुमति देने के बजाय केबल को शीव के माध्यम से निर्देशित करके, टर्निंग ब्लॉक केबल जैकेट के घर्षण और झुकने से होने वाले नुकसान को कम करने में मदद करता है।
उत्पाद डेटा के अनुसार, टर्निंग ब्लॉक का उपयोग करता हैस्टील का ढेर.
हाँ। उत्पाद विवरण इंगित करता है कि इसका उपयोग लंबी दूरी के फाइबर ऑप्टिक परिनियोजन और केबल रूटिंग परियोजनाओं में किया जा सकता है जहां नियंत्रित मोड़ और कम घर्षण की आवश्यकता होती है।
