ट्रांसमिशन लाइन के लिए 660X100 मिमी नायलॉन पहियों बंडल ओवरहेड कंडक्टर स्ट्रिंगिंग ब्लॉक

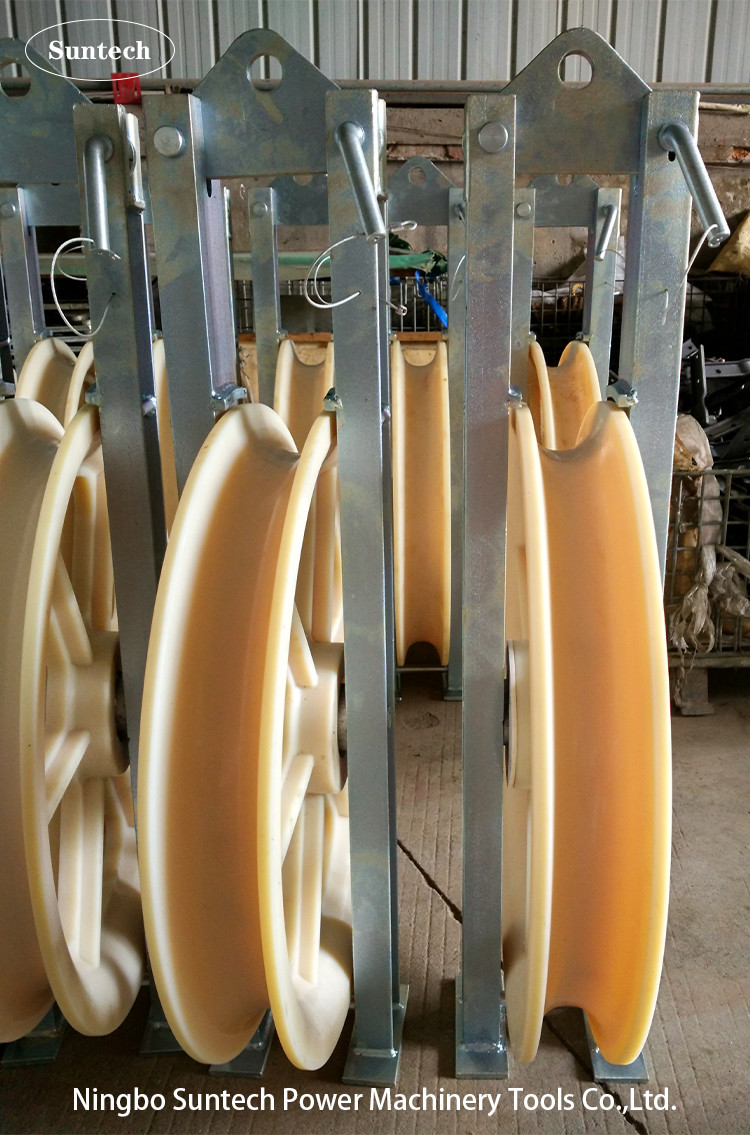

660X100 मिमी सिंगल नायलॉन व्हील बंडल ओवरहेड कंडक्टर स्ट्रिंगिंग ब्लॉक

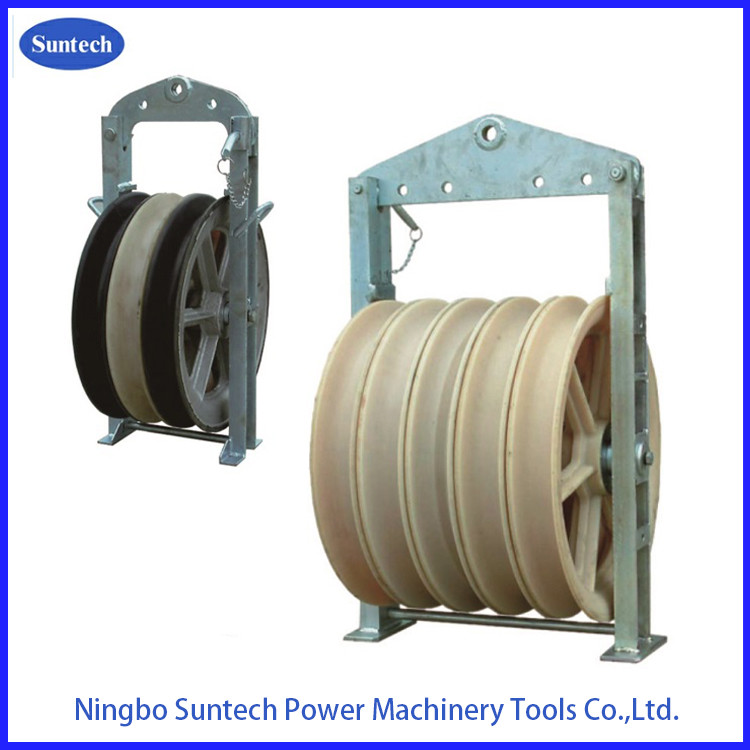

इस 660*100 मिमी बड़े व्यास के स्ट्रिंगिंग ब्लॉक का आयाम (बाहरी व्यास × ग्रूव नीचे व्यास × शीव चौड़ाई) Φ660 × Φ560 × 100 (मिमी) है। सामान्य परिस्थितियों में,इसका अधिकतम उपयुक्त चालक ACSR500 है, जिसका अर्थ है कि हमारे प्रवाहकीय तार के एल्यूमीनियम का अधिकतम क्रॉस सेक्शन 500 वर्ग मिलीमीटर है। अधिकतम व्यास जिसके माध्यम से घन गुजरता है 75 मिमी है।सामान्य परिस्थितियों में, अधिकतम Splicing Sleeve Protector का मॉडल J500B है। इस स्ट्रिंगिंग ब्लॉक को स्ट्रिंग्स की संख्या के अनुसार सिंगल शीव, तीन शीव, पांच शीव और सात शीव में विभाजित किया जा सकता है.इसी प्रकार, स्ट्रिंगिंग ब्लॉक से गुजरने वाले कंडक्टरों की संख्या हैः एकल कंडक्टर, डबल बंडल कंडक्टर, चार बंडल कंडक्टर और छह बंडल कंडक्टर।शीव सामग्री के अनुसार, इसे एमसी नायलॉन सामग्री, एल्यूमीनियम मिश्र धातु सामग्री, नायलॉन शीव लेपित रबर और एल्यूमीनियम शीव लेपित रबर में विभाजित किया जा सकता है। मध्यवर्ती शीव भी स्टील शीव हो सकता है।
स्ट्रिंगिंग ब्लॉक के एमसी नायलॉन शीव में भी 110 मिमी की व्हील चौड़ाई है। सामान्य परिस्थितियों में,इसका अधिकतम उपयुक्त कंडक्टर एसीएसआर 630 है।जिसका अर्थ है कि हमारे प्रवाहकीय तार का एल्यूमीनियम अधिकतम 630 वर्ग मिलीमीटर का क्रॉस सेक्शन है. अधिकतम व्यास जिस के माध्यम से sheave गुजरता है 85 मिमी है. सामान्य परिस्थितियों में अधिकतम Splicing Sleeve Protector का मॉडल J630B है
