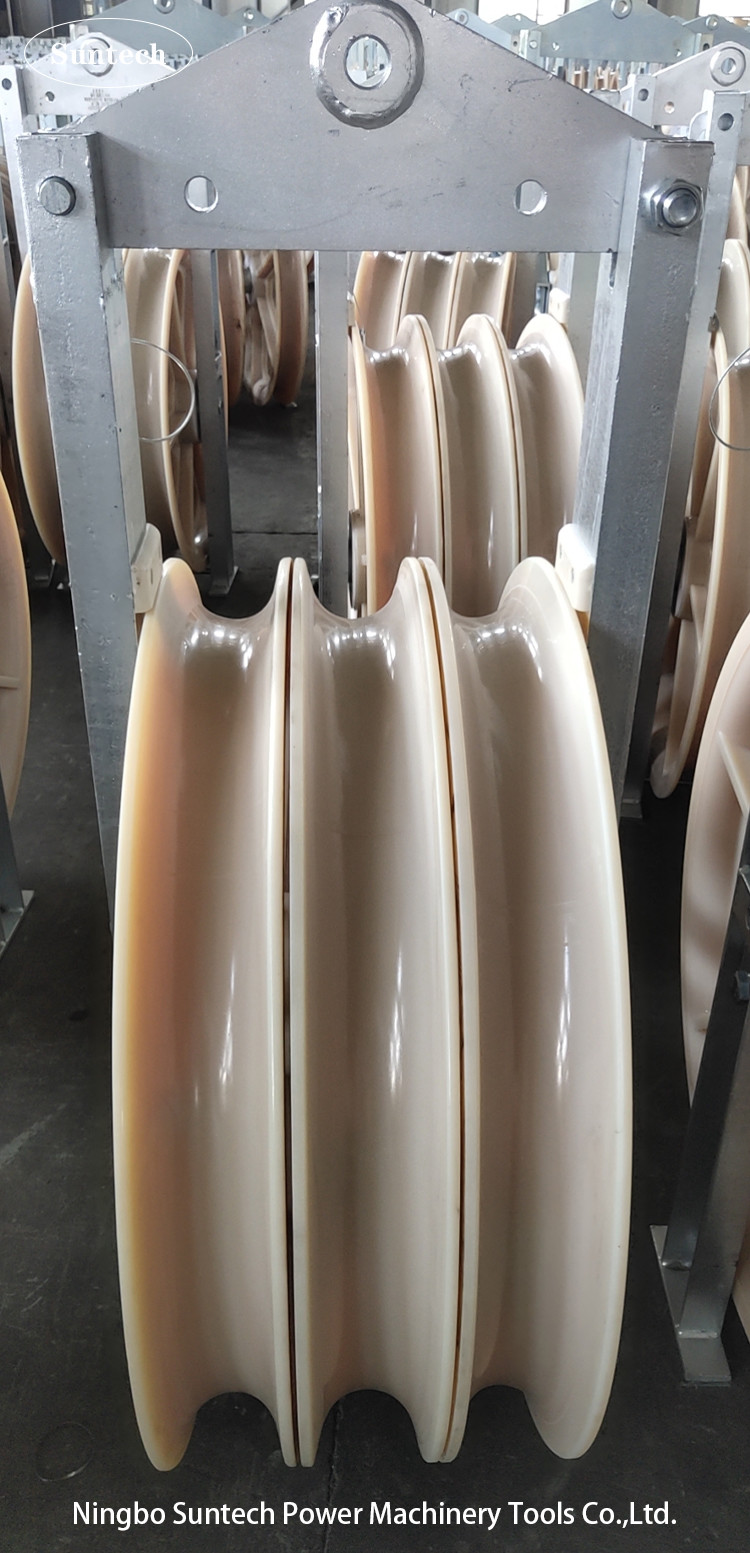

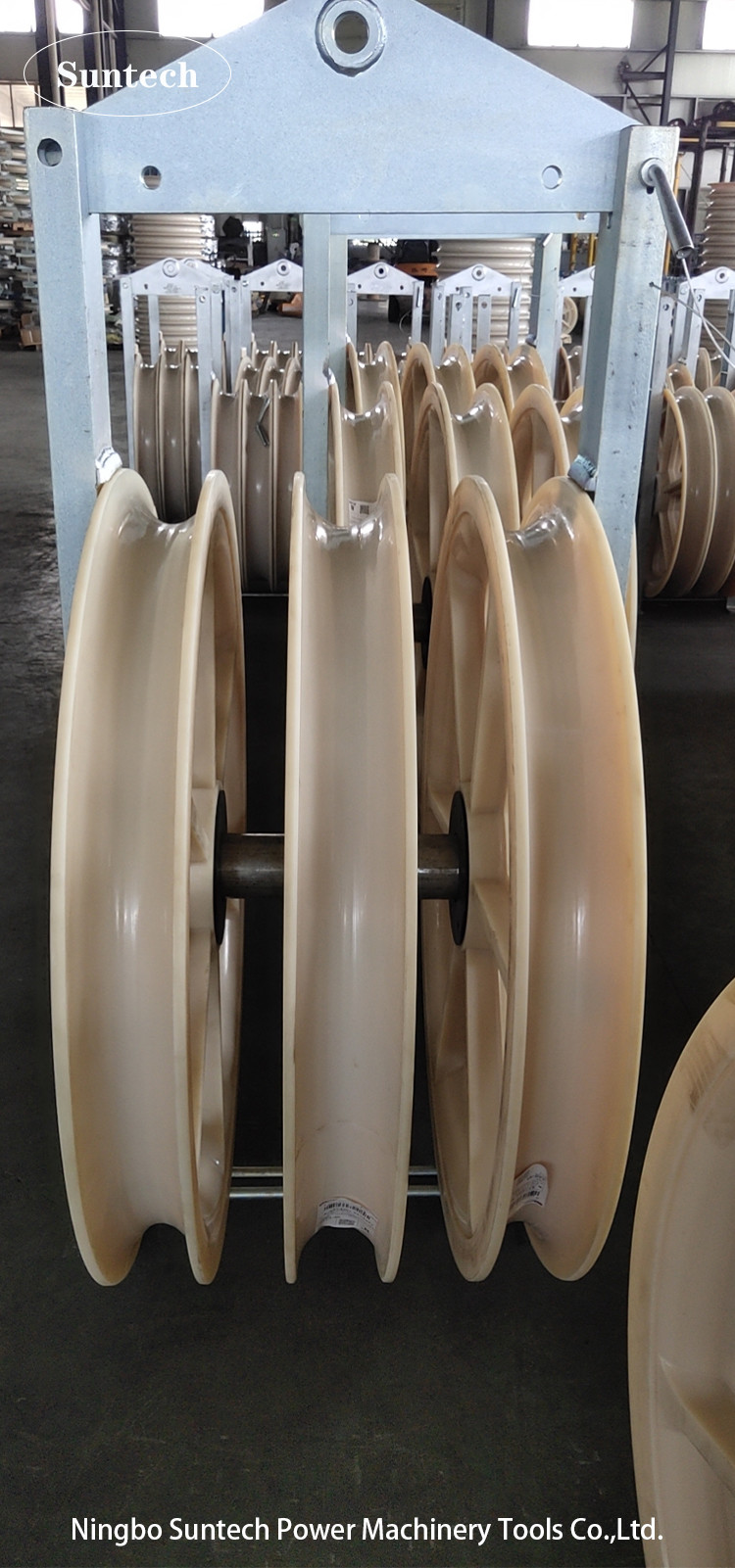

400 Kv ट्रांसमिशन लाइन स्ट्रिंगिंग 660 मिमी नायलॉन शीव पोली ब्लॉक
660MM ओवरहेड कंडक्टर स्ट्रिंगिंग ब्लॉक का उपयोग ओवरहेड ट्रांसमिशन लाइन कंडक्टर या ओपीजीडब्ल्यू स्ट्रिंगिंग के लिए किया जाता है।
शीव अल्युमिनियम मिश्र धातु से बना है जिसे नियोप्रीन या हाई स्ट्रेंथ एमसी नायलॉन से लपेटा गया है।
660MM ओवरहेड ट्रांसमिशन लाइन के कंडक्टर स्ट्रिंगिंग ब्लॉक
| आइटम संख्या | मॉडल | एसीएसआर आकार सीमा | कार्यभार | वजन (किलो) | शीव की सामग्री |
| 10121 | SHD660 | ४००-५०० | 20 | 30 | एल्यूमीनियम मिश्र धातु |
| 10124 | SHDN660 | ४००-५०० | 20 | 24 | एमसी नायलॉन |
| 10122 | SHS660 | ४००-५०० | 40 | 106 | केंद्रीय स्टील या नायलॉन शीव, साइड शीव |
| 10125 | SHSLN660 | ४००-५०० | 40 | 92 | |
| 10127 | SHSQN660 | ४००-५०० | 40 | 76 | एमसी नायलॉन |
| 10123 | SHW660 | ४००-५०० | 60 | 150 | एल्यूमीनियम मिश्र धातु नेओप्रीन के साथ अस्तर |
| 10126 | SHWLN660 | ४००-५०० | 60 | 120 | |
| 10128 | SHWQN660 | ४००-५०० | 60 | 110 | एमसी नायलॉन |
| 10129 | SHQZ660 | ४००-५०० | 80 | 260 | केंद्रीय स्टील, कंडक्टर शीव नायलॉन या |
| 10130 | SHQ660A | ४००-५०० | 80 | 190 |
अनुप्रयोगः यह टैंजेंट संरचनाओं पर एकल, दो या तीन, चार स्ट्रैन्डेड एल्यूमीनियम और एसीएसआर कंडक्टरों को स्ट्रिंग करने के लिए उपयुक्त है।
संपीड़न आस्तीन, घुमावदार कनेक्टर्स और रस्सी खींचने वाले कनेक्टर्स ग्रिव के माध्यम से गुजर सकते हैं।
यह गुच्छा एल्युमिनियम मिश्र धातु या उच्च शक्ति वाले नायलॉन से बना है।
आकार 508X75 मिमी एल्यूमीनियम मिश्र धातु शीव को नियोप्रेन के साथ अस्तर किया जा सकता है।
नोटः
1हुक फिटिंग, गोल आंख फिटिंग, और clevis फिटिंग वैकल्पिक हैं, कृपया आदेश देते समय निर्दिष्ट करें। अनुकूलित ब्लॉक अनुरोध पर आपूर्ति की जा सकती है।
मॉडल में दिए गए आंकड़ों का अर्थ है शीट का बाहरी व्यास X शीट की चौड़ाई (मिमी) ।
2सभी गुच्छे गोलाकार बीयरिंग पर लगाए जाते हैं। ब्लॉक का फ्रेम जस्ती स्टील से बना होता है।
ओवरहेड ट्रांसमिशन लाइन बड़े व्यास के स्ट्रिंगिंग ब्लॉक
| आइटम संख्या | मॉडल | घोंसलों की संख्या | नामित भार | ग्रिव का व्यास | वजन (किलो) | सामग्री | बाहरी व्यास / चौड़ाई |
| 10101 | SHD-508x75 | 1 | 20 | Φ408mm / | 22.5 | एल्यूमीनियम | Φ508mm / 75mm |
| 10102 | SHS-508x75 | 3 | 40 | 86 | मध्य शीव स्टील | ||
| 10103 | SHW-508x75 | 5 | 60 | 108 | |||
| 10104 | SHDN-508x75 | 1 | 20 | 18.5 | नायलॉन | ||
| 10105 | SHSLN-508x75 | 3 | 40 | 51.5 | मध्य गुच्छा नायलॉन | ||
| 10106 | SHWLN-508x75 | 5 | 60 | 91.5 | |||
| 10107 | SHSQN-508x75 | 3 | 40 | 60 | नायलॉन | ||
| 10108 | SHWQN-508x75 | 5 | 60 | 75 | |||
| 10121 | SHD-660x100 | 1 | 20 | Φ560 मिमी / | 30 | एल्यूमीनियम | Φ830mm / 110mm |
| 10122 | एसएचएस-660x100 | 3 | 40 | 106 | मध्य शीव स्टील | ||
| 10123 | SHW-660x100 | 5 | 60 | 136 | |||
| 10124 | SHDN-660x100 | 1 | 20 | 20 | नायलॉन | ||
| 10125 | एसएचएसएन-660x100 | 3 | 40 | 92 | मध्य गुच्छा नायलॉन | ||
| 10126 | SHWN-660x100 | 5 | 60 | 120 | |||
| 10127 | SHSQN-660x100 | 3 | 40 | 85 | नायलॉन | ||
| 10128 | SHWQN-660x100 | 5 | 60 | 100 | |||
| 10141 | SHDN-822x110 | 1 | 30 | Φ710 मिमी / | 25 | नायलॉन | Φ916mm / 110mm |
| 10142 | SHSQN-822x110 | 3 | 60 | 130 | मध्य गुच्छा नायलॉन | ||
| 10143 | SHWQN-822x110 | 5 | 90 | 180 | |||
| 10144 | SHSQN-822x110 | 3 | 60 | 100 | नायलॉन | ||
| 10145 | SHWQN-822x110 | 5 | 90 | 130 | |||
| 10151 | SHDN-916x110 | 1 | 50 | Φ800 मिमी / | 45 | नायलॉन | |
| 10152 | SHSQN-916x110 | 3 | 80 | 140 | |||
| 10153 | SHWQN-916x110 | 5 | 150 | 235 |
आवेदनः यह स्पर्श संरचनाओं पर स्ट्रैन्ड एल्यूमीनियम और एसीएसआर कंडक्टरों को स्ट्रिंग करने के लिए उपयुक्त है। संपीड़न आस्तीन, घुमावदार कनेक्टर,
और रस्सी कनेक्टर्स खींचने रिव के माध्यम से पारित कर सकते हैं। शीव एल्यूमीनियम मिश्र धातु या उच्च शक्ति नायलॉन से बना है। बड़े आकार 508mm,
660 मिमी एल्यूमीनियम मिश्र धातु शीव नेओप्रेन के साथ अस्तर किया जा सकता है। बड़े आकार 660 मिमी, 822 मिमी, 916 मिमी,
1040 मिमी के नायलॉन शीव को नियोप्रीन से लपेटा जा सकता है।
हमारे बारे मेंः सनटेक पावर टूल्स, जो दक्षिण पूर्व चीन में स्थित है, यह सबसे पहले मूल पावर टूल्स चीन में अग्रणी शहर है। हम विभिन्न संबंधित केबल खींचने के उपकरण बना रहे हैं,और ट्रांसमिशन काम का समर्थन करने के लिए हाइड्रोलिक तनाव और पुलर.सभी OEM स्वीकार करते हैं और आईएसओ 9001 के अनुसार पेशेवर रूप से निर्मित होते हैंः2008, वे दुनिया के 50 से अधिक देशों में बेचे जा रहे हैं, और सबसे अच्छी ब्रांड प्रतिष्ठा जीती है। कुछ आइटम जैसे स्ट्रिंगिंग ब्लॉक, केबल रोलर्स, केबल जैक स्टैंड,आदि हम अनुकूलित कर सकते हैं, और निर्माण सुरक्षा उपकरण, MOQ की मांग नहीं कर रहे हैं.
