Name: 556.5 एमसीएम कबूतर एसीएसआर बेयर एल्यूमिनियम कंडक्टर स्टील प्रबलित
Brand: Suntech
SKU: शंट
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (126 reviews)
ISBN: 27432352

होम उत्पाद बेयर एल्यूमिनियम कंडक्टर

556.5 एमसीएम कबूतर एसीएसआर बेयर एल्यूमिनियम कंडक्टर स्टील प्रबलित

उत्पाद विवरण:

उत्पत्ति के प्लेस:	निंगबो, चीन
ब्रांड नाम:	Suntech
प्रमाणन:	ISO9001,CCC
मॉडल संख्या:	शंट

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	5000m
मूल्य:	Negotiation
पैकेजिंग विवरण:	निर्यात किए गए लकड़ी के मामले या कंटेनर
प्रसव के समय:	10-15 कार्यदिवस
भुगतान शर्तें:	एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	8000 टन/माह

संपर्क करें

विस्तृत उत्पाद विवरण

नाम:	कबूतर एसीएसआर एल्यूमिनियम कंडक्टर स्टील प्रबलित	वस्तु:	नंगे कंडक्टर
प्रयोग:	पावर ट्रांसमिशन लाइन	इन्सुलेशन:	नहीं
मानक:	स्टेट ग्रिड, पावर स्टेशन	सामग्री की सूची:	अल्युमीनियम
हाई लाइट:	एसीएसआर एल्यूमिनियम कंडक्टर 556.5 एमसीएम , एसीएसआर ओवरहेड लाइन कंडक्टर , एल्यूमिनियम कंडक्टर स्टील प्रबलित

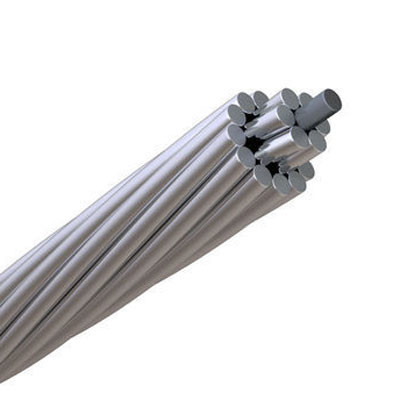

556.5 एमसीएम कबूतर एसीएसआर एल्यूमिनियम कंडक्टर स्टील प्रबलित

556.5 डोव एसीएसआर केबल क्या है?

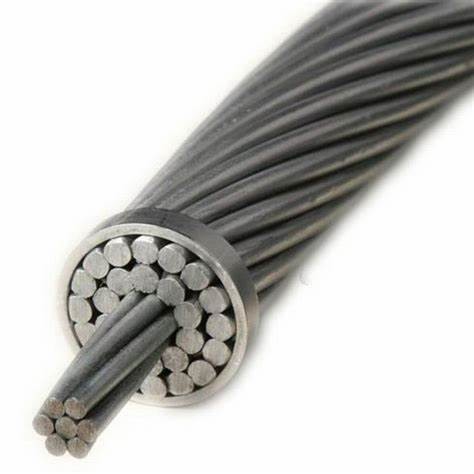

एल्यूमीनियम कंडक्टर स्टील प्रबलित (एसीएसआर), जिसे बेयर एल्यूमीनियम कंडक्टर के रूप में भी जाना जाता है, ट्रांसमिशन के लिए सबसे व्यापक रूप से उपयोग किए जाने वाले कंडक्टरों में से एक है।556.5 एमसीएम डव एसीएसआर केबल में उच्च शक्ति वाले स्टील कोर पर फंसे एल्यूमीनियम तारों की एक या अधिक परतें होती हैं जो आवश्यकता के आधार पर सिंगल या मल्टीपल स्ट्रैंड हो सकती हैं।उपयुक्त वर्तमान वहन क्षमता और अनुप्रयोग के लिए यांत्रिक शक्ति प्राप्त करने के लिए लचीलापन उधार देने वाले अल और स्टील के तारों के विभिन्न स्ट्रैंडिंग संयोजन हो सकते हैं।

556.5 एमसीएम डव एसीएसआर केबल के विनिर्देश क्या हैं?

आकार (एडब्ल्यूजी या एमसीएम): 556.5

स्ट्रैंडिंग (एएल / एसटीएल): 26/7

व्यास इंच: एल्यूमिनियम: 0.1463

व्यास इंच: स्टील: 0.1138

व्यास इंच: स्टील कोर: 0.3414

व्यास इंच: केबल आयुध डिपो: 0.927

वजन पौंड/1000FT: एल्यूमिनियम: 525.0

वजन पौंड/1000FT: स्टील: 241.0

वजन पौंड/1000FT: कुल: 766.0

सामग्री%: एल्यूमिनियम: 68.53

सामग्री%: स्टील: 31.47

रेट ब्रेकिंग स्ट्रेंथ (एलबीएस): 22,500

ओएचएमएस/1000 फीट: डीसी 20ºC: 0.0306 . पर

ओएचएमएस/1000 फीट: एसी 75ºC: 0.038 . पर

एम्पेसिटी: 726 एम्पीयर

556.5 डोव एसीएसआर केबल का अनुप्रयोग क्या है?

556.5 डव एसीएसआर केबल लकड़ी के खंभे, ट्रांसमिशन टावरों और अन्य संरचनाओं पर सभी व्यावहारिक स्पैन में उपयोग के लिए उपयुक्त है।अनुप्रयोग निजी परिसर में वितरण या उपयोग वोल्टेज पर लंबी, अतिरिक्त उच्च वोल्टेज (ईएचवी) ट्रांसमिशन लाइनों से लेकर उप-सेवा अवधि तक होते हैं।

ACSR (एल्यूमीनियम कंडक्टर स्टील प्रबलित) कंडक्टर का अपनी अर्थव्यवस्था, निर्भरता और वजन अनुपात की ताकत के कारण एक लंबा सेवा रिकॉर्ड है।स्टील कोर की ताकत के साथ एल्यूमीनियम का संयुक्त हल्का वजन और उच्च चालकता किसी भी विकल्प की तुलना में उच्च तनाव, कम शिथिलता और लंबी अवधि को सक्षम बनाता है।

556.5 डोव एसीएसआर केबल के मानक क्या हैं?

एएसटीएम बी-230 एल्युमिनियम तार, 1350-एच19 विद्युत प्रयोजनों के लिए

एएसटीएम बी-231 एल्युमिनियम कंडक्टर, गाढ़ा लेट फंसे हुए हैं

एएसटीएम बी-232 एल्युमिनियम कंडक्टर, कंसेंट्रिक लेट स्ट्रेंडेड, कोटेड स्टील रीइन्फोर्स्ड (एसीएसआर)

एएसटीएम बी -341 एल्यूमीनियम कंडक्टर के लिए एल्यूमीनियम लेपित स्टील कोर तार, स्टील प्रबलित (एसीएसआर / एजेड)

एएसटीएम बी-498 एल्यूमीनियम कंडक्टर के लिए जस्ता लेपित स्टील कोर तार, स्टील प्रबलित (एसीएसआर)

चुनने के लिए गिलहरी कंडक्टर सूची

संकेत नाम		एसीएसआर गिलहरी कंडक्टर
नाममात्र एल्यूमीनियम क्षेत्र मिमी 2		20
स्ट्रैंडिंग संरचना	अल.नहीं।	6
	अल.दीया।	2.11
	सेंट नं।	1
	सेंट दीया	2.11
एल्यूमीनियम का अनुभागीय क्षेत्र	मिमी 2	20.94
कुल अनुभागीय क्षेत्र	मिमी 2	24.43
कुल व्यास	मिमी	6.33
कुल	किग्रा/किमी	85
परिकलित ब्रेकिंग लोड	दान	788
20 ℃ पर डीसी प्रतिरोध की गणना करें	/किमी	1.368
वर्तमान मूल्यांकन	ए	109
