उत्पत्ति के प्लेस: | निंगबो, चीन |
ब्रांड नाम: | Suntech Power |
प्रमाणन: | ISO9001,CCC |
मॉडल संख्या: | शंट |
न्यूनतम आदेश मात्रा: | 3000m |
---|---|
मूल्य: | Get the newest price |
पैकेजिंग विवरण: | लोहे की लकड़ी का ड्रम |
प्रसव के समय: | 10-15 कार्यदिवस |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 3000 टन / माह |
नाम: | लो वोल्टेज इलेक्ट्रिक पावर केबल | सार: | मल्टी कोर |
---|---|---|---|
आवेदन पत्र: | ओवरहेड ट्रांसमिशन और वितरण | सामग्री: | एल्यूमिनियम स्टील कंडक्टर |
प्रयोग: | उच्च तन्यता स्टील स्ट्रैंड | मानक: | बीएस आईईसी एएसटीएम दीन |
हाई लाइट: | एल्यूमिनियम कंडक्टर मिश्र धातु प्रबलित कंडक्टर,इलेक्ट्रिक ट्रांसमिशन बेयर कंडक्टर केबल,स्टील स्ट्रैंड एसीएआर कंडक्टर |

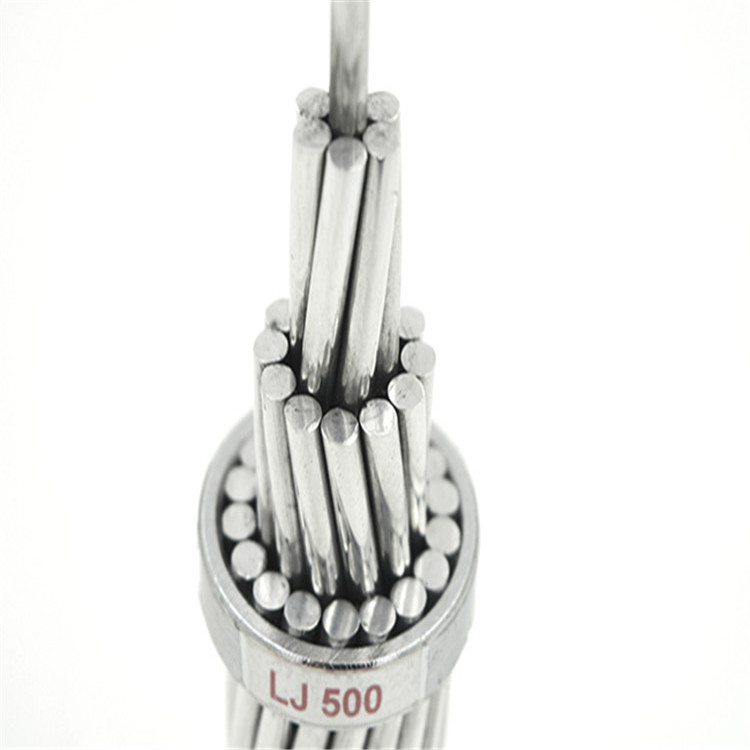

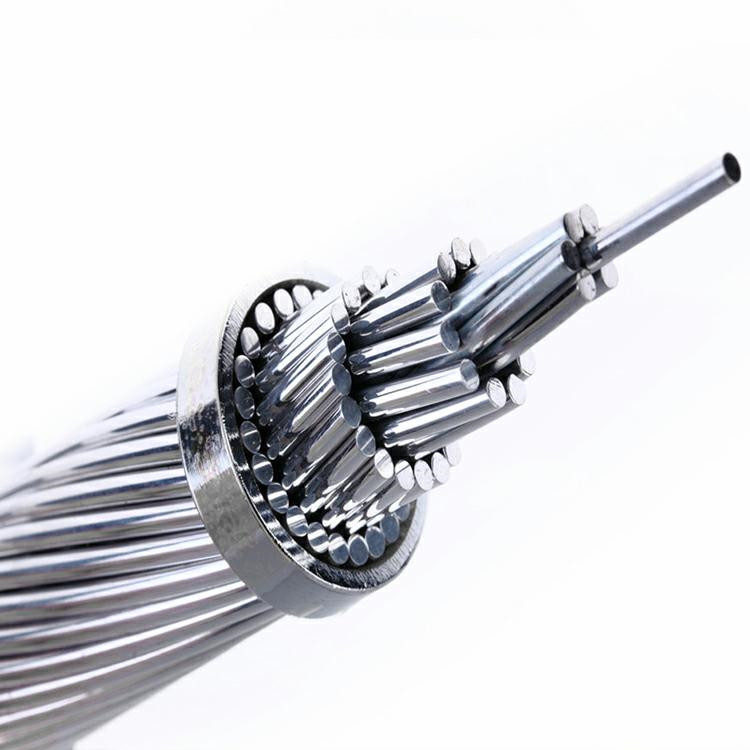

एल्यूमिनियम कंडक्टर मिश्र धातु प्रबलित एसीएआर कंडक्टर इलेक्ट्रिक ट्रांसमिशन केबल
1. उत्पाद विवरण
एल्यूमिनियम कंडक्टर मिश्र धातु प्रबलित (एसीएआर) उच्च शक्ति एल्यूमीनियम-मैग्नीशियम-सिलिकॉन (एएलएमजीएसआई) मिश्र धातु कोर पर एल्यूमिनियम 1350 के केंद्रित रूप से फंसे तारों द्वारा बनाई गई है।एल्युमिनियम1350 और एलएमजीएसआई मिश्र धातु के तारों की संख्या केबल डिजाइन पर निर्भर करती है।हालांकि सामान्य डिजाइन में AlMgSi मिश्र धातु स्ट्रैंड का एक फंसे हुए कोर शामिल हैं, कुछ केबल निर्माणों में, AlMgSi मिश्र धातु के तारों को पूरे एल्यूमीनियम 1350 स्ट्रैंड में परतों में वितरित किया जा सकता है।
एसीएसआर, एएसी या एएएसी के समकक्ष एसीएआर की तुलना में एसीएआर में बेहतर यांत्रिक और विद्युत गुण हैं।यांत्रिक और विद्युत गुणों के बीच एक बहुत अच्छा संतुलन इसलिए एसीएआर को सबसे अच्छा विकल्प बनाता है जहां लाइन डिजाइन का मुख्य विचार एम्पासिटी, ताकत और हल्का वजन होता है।इन कंडक्टरों का व्यापक रूप से ओवरहेड ट्रांसमिशन और वितरण लाइनों में उपयोग किया जाता है।
मिडल नॉन रिटर्नेबल वुडन/स्टील रीलों या रिटर्नेबल स्टील रीलों पर एसीएआर का निर्माण और आपूर्ति कर सकता है।
मानक बीएस 215 . के आधार पर एसीएसआर तकनीकी विशेषताएं
संकेत नाम | नाममात्रअल्युमीनियमक्षेत्र | स्ट्रैंडिंग और तार व्यास | का अनुभागीय क्षेत्रअल्युमीनियम | कुल अनुभागीय क्षेत्र | लगभग।कुल व्यास | लगभग।द्रव्यमान | 20 . पर परिकलित डीसी प्रतिरोधहेसी | परिकलित ब्रेकिंग लोड | |
अली | इस्पात | ||||||||
मिमी2 | संख्या/मिमी | मिमी2 | मिमी2 | मिमी | किग्रा/किमी | ओम/किमी | के.एन. | ||
खरगोश | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
कुत्ता | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
भेड़िया | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
कुत्ते का एक प्राकर | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
बनबिलाव | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
ज़ेबरा | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
मानक एएसटीएम बी 232 . के आधार पर एसीएसआर तकनीकी विशेषताएं
संकेत नाम |
नाममात्र एडब्ल्यूजी/एमसीएम |
स्ट्रैंडिंग और वायर व्यास | एल्यूमीनियम का अनुभागीय क्षेत्र | कुल अनुभागीय क्षेत्र | लगभग।कुल व्यास | लगभग।द्रव्यमान | 20 . पर परिकलित डीसी प्रतिरोधहेसी | परिकलित ब्रेकिंग लोड | |
अली | इस्पात | ||||||||
संख्या/मिमी | मिमी2 | मिमी2 | मिमी | किग्रा/किमी | /किमी | के.एन. | |||
टर्की | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
स्वैन | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
गौरैया | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
रोबिन | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
काला कौआ | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
बटेर | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
2. आवेदन
एसीएसआर, एएसी, एएएसी, एएससीएसआर और एसीएआर कंडक्टर व्यापक रूप से विभिन्न वोल्टेज स्तरों के साथ बिजली पारेषण लाइनों में उपयोग किया जाता है।चूंकि उनके पास सरल संरचना, सुविधाजनक स्थापना और रखरखाव, लाइन के लिए कम लागत, बड़ी संचरण क्षमता जैसी अच्छी विशेषताएं हैं और नदियों और घाटियों आदि हवाई लाइन को बिछाने के लिए भी उपयुक्त हैं।
3. मानक
मिडल द्वारा निर्मित एसीएआर एएसटीएम, एएस, बीएस, सीएसए, डीआईएन, आईईसी, एनएफसी, एसएस-आदि जैसे सभी अंतरराष्ट्रीय मानकों की आवश्यकताओं को पूरा करता है या उससे अधिक है
4.विशेषताएं
पैकेजिंग और शिपिंग
ग्राहक के लिए अलग पैकेज चुनें!
हमारे विद्युत केबल निर्यात पैकिंग विशेष रूप से यह सुनिश्चित करने के लिए बनाई गई है कि उत्पादों की गुणवत्ता नहीं होगी परिवहन के दौरान प्रभावितहमारा विद्युत केबल पैकिंग के लिए विद्युत केबल व्हील का उपयोग कर रहा है, tवहपहिया सभी स्टील, स्टील फ्रेम और फ्यूमिगेटेड लकड़ी, या फ्यूमिगेटेड लकड़ी के मामले हो सकते हैं।हम केबल की अलग-अलग लंबाई के लिए अलग-अलग पैकिंग का उपयोग कर रहे हैं, यह सुनिश्चित करने के लिए कि डिलीवरी के दौरान कोई समस्या नहीं होगी उत्पाद।
1. यदि पहिये का व्यास 2 . से अधिक है मीटर, हम उत्पादों को पैक करने के लिए सभी स्टील व्हील का उपयोग कर रहे हैं
2. यदि पहिये का व्यास 1.4 मीटर से 1.8 मीटर के बीच है, तो हम स्टील फ्रेम का उपयोग कर रहे हैं और फ्यूमिगेटेड हैं उत्पादों को पैक करने के लिए लकड़ी।
3. यदि पहिये का व्यास 1.4 मीटर से कम है, तो हम उत्पादों को पैक करने के लिए लकड़ी के पहिये का उपयोग करेंगे
4. बिजली के तारों और केबलों की छोटी मात्रा की पैकिंग के लिए हम फ्यूमिगेटेड लकड़ी के बक्से का उपयोग करेंगे पैक करना।
